Пристрій для видобування газоконденсату

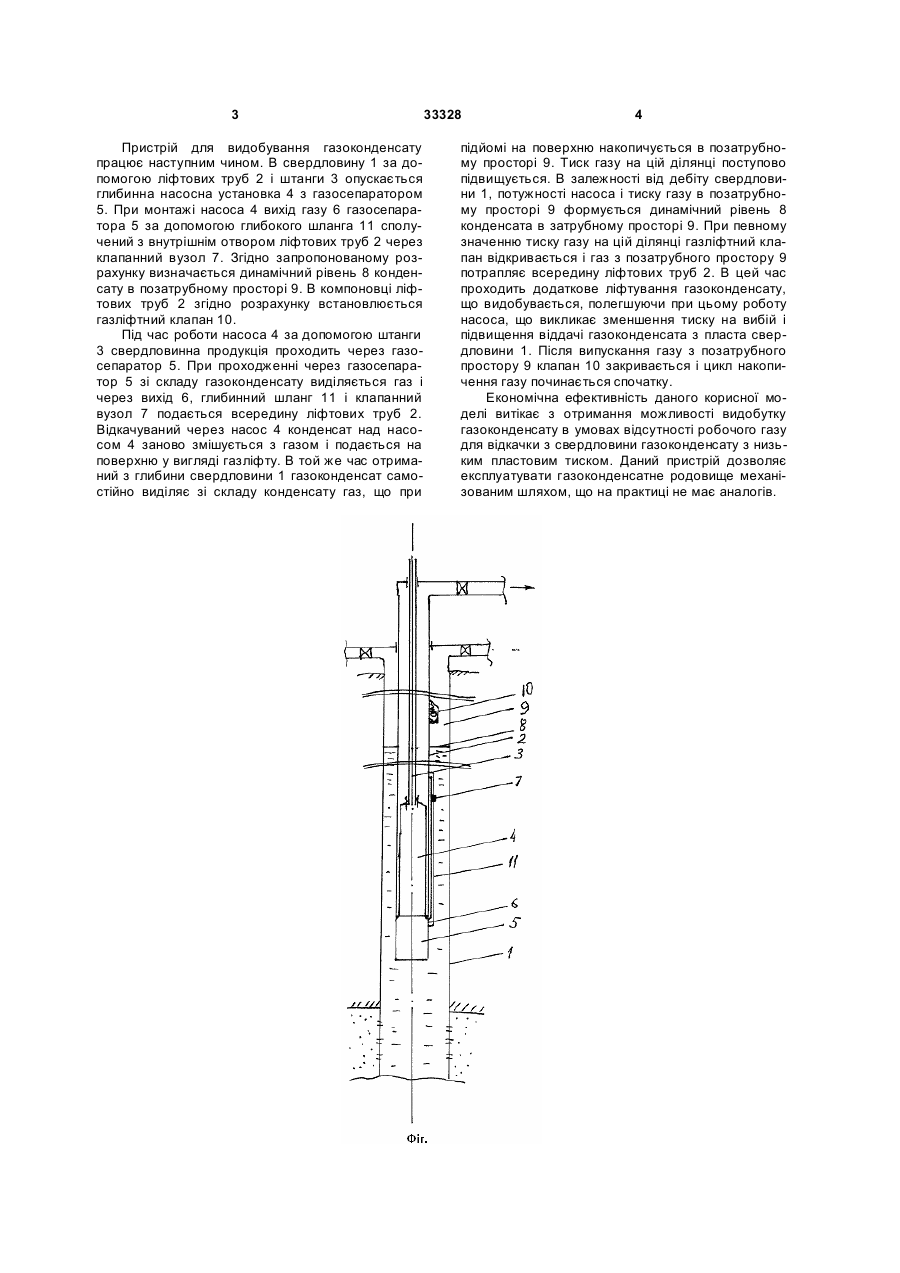

Пристрій для видобування газоконденсату, що містить встановлену в компоновці ліфтових труб штангову глибинну насосну установку, на прийомі якої розміщено газосепаратор, який на виході сполучено з внутрішньою частиною ліфтових труб над насосом через кільцевий затрубний простір, який відрізняється тим, що він містить додатковий газліфтний клапан, встановлений в компоновці ліфтових труб над динамічним рівнем газоконденсату в позатрубному просторі і розрахований на тиск газу на цій глибині. (19) (21) a200601945 (22) 23.02.2006 (46) 25.06.2008, Бюл.№ 12, 2008 р. (72) АБДУЛЗАДЕ ЯРОСЛАВ АЛИБАЙРАМОВИЧ, UA, ЙИШИРИН ИБРАГИМ АХМЕД, UA (73) ПРИВАТНЕ ПІДПРИЄМСТВО "ЄВРОНАФТОГАЗКОНДЕНСАТ", UA (56) UA 42935, E21B43/00, 15.11.2001 UA a200502365, E21B43/00, 17.10.2005 RU 2068492, E21B43/00, 27.10.96 RU 2211916, E21B43/00, 10.09.2003 US 2002174982, E21B43/38, 28.11.2002 3 Пристрій для видобування газоконденсату працює наступним чином. В свердловину 1 за допомогою ліфтових труб 2 і штанги 3 опускається глибинна насосна установка 4 з газосепаратором 5. При монтажі насоса 4 вихід газу 6 газосепаратора 5 за допомогою глибокого шланга 11 сполучений з внутрішнім отвором ліфтових труб 2 через клапанний вузол 7. Згідно запропонованому розрахунку визначається динамічний рівень 8 конденсату в позатрубному просторі 9. В компоновці ліфтових труб 2 згідно розрахунку встановлюється газліфтний клапан 10. Під час роботи насоса 4 за допомогою штанги 3 свердловинна продукція проходить через газосепаратор 5. При проходженні через газосепаратор 5 зі складу газоконденсату виділяється газ і через вихід 6, глибинний шланг 11 і клапанний вузол 7 подається всередину ліфтових труб 2. Відкачуваний через насос 4 конденсат над насосом 4 заново змішується з газом і подається на поверхню у вигляді газліфту. В той же час отриманий з глибини свердловини 1 газоконденсат самостійно виділяє зі складу конденсату газ, що при 33328 4 підйомі на поверхню накопичується в позатрубному просторі 9. Тиск газу на цій ділянці поступово підвищується. В залежності від дебіту свердловини 1, потужності насоса і тиску газу в позатрубному просторі 9 формується динамічний рівень 8 конденсата в затрубному просторі 9. При певному значенню тиску газу на цій ділянці газліфтний клапан відкривається і газ з позатрубного простору 9 потрапляє всередину ліфтових труб 2. В цей час проходить додаткове ліфтування газоконденсату, що видобувається, полегшуючи при цьому роботу насоса, що викликає зменшення тиску на вибій і підвищення віддачі газоконденсата з пласта свердловини 1. Після випускання газу з позатрубного простору 9 клапан 10 закривається і цикл накопичення газу починається спочатку. Економічна ефективність даного корисної моделі витікає з отримання можливості видобутку газоконденсату в умовах відсутності робочого газу для відкачки з свердловини газоконденсату з низьким пластовим тиском. Даний пристрій дозволяє експлуатувати газоконденсатне родовище механізованим шляхом, що на практиці не має аналогів. 5 Комп’ютерна верстка Л. Купенко 33328 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
