Барабанний млин
Номер патенту: 33437
Опубліковано: 25.06.2008
Автори: Цівковський Олександр Григорович, Суков Геннадій Сергійович, Кисельов Олександр Григорович, Ткачов Микола Андрійович
Формула / Реферат
Барабанний млин, що включає приводний барабан із цапфами, взаємодіючими своїми сферичними робочими поверхнями зі сферичними поверхнями вкладишів, установленими в підшипникових опорах, розміщених на основі, який відрізняється тим, що одна з підшипникових опор установлена на основі з можливістю компенсації температурного подовження барабана, для чого основа оснащена поперечним ребром, яке жорстко з ним з'єднано нижньою поверхнею, а верхня його поверхня має циліндричну форму і розміщена у відповідному поперечному пазу, виконаному на підшипниковій опорі.
Текст

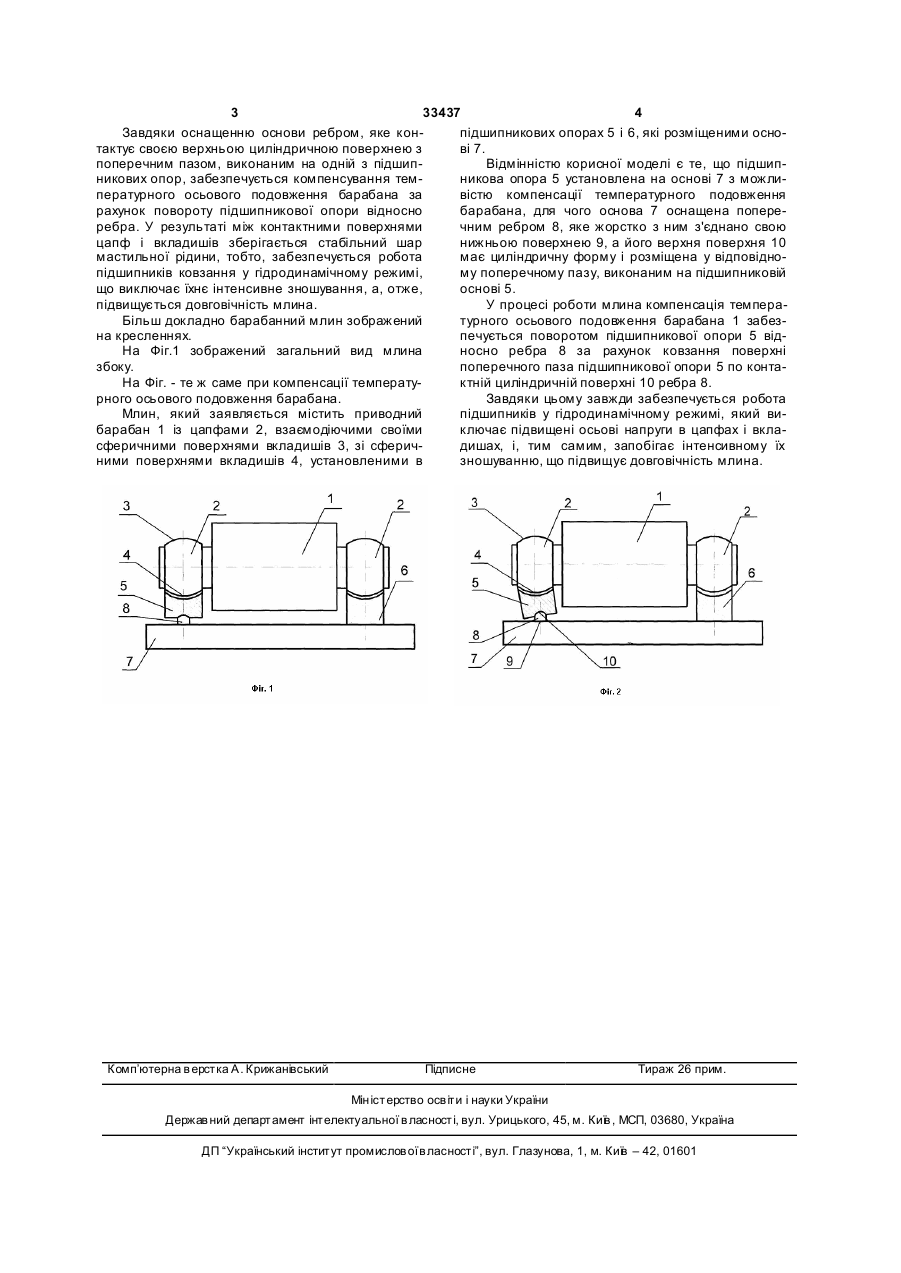

Барабанний млин, що включає приводний барабан із цапфами, взаємодіючими своїми сфе 3 33437 4 Завдяки оснащенню основи ребром, яке конпідшипникових опорах 5 і 6, які розміщеними оснотактує своєю верхньою циліндричною поверхнею з ві 7. поперечним пазом, виконаним на одній з підшипВідмінністю корисної моделі є те, що підшипникових опор, забезпечується компенсування темникова опора 5 установлена на основі 7 з можлипературного осьового подовження барабана за вістю компенсації температурного подовження рахунок повороту підшипникової опори відносно барабана, для чого основа 7 оснащена попереребра. У результаті між контактними поверхнями чним ребром 8, яке жорстко з ним з'єднано свою цапф і вкладишів зберігається стабільний шар нижньою поверхнею 9, а його верхня поверхня 10 мастильної рідини, тобто, забезпечується робота має циліндричну форму і розміщена у відповіднопідшипників ковзання у гідродинамічному режимі, му поперечному пазу, виконаним на підшипниковій що виключає їхнє інтенсивне зношування, а, отже, основі 5. підвищується довговічність млина. У процесі роботи млина компенсація темпераБільш докладно барабанний млин зображений турного осьового подовження барабана 1 забезна кресленнях. печується поворотом підшипникової опори 5 відНа Фіг.1 зображений загальний вид млина носно ребра 8 за рахунок ковзання поверхні збоку. поперечного паза підшипникової опори 5 по контаНа Фіг. - те ж саме при компенсації температуктній циліндричній поверхні 10 ребра 8. рного осьового подовження барабана. Завдяки цьому завжди забезпечується робота Млин, який заявляється містить приводний підшипників у гідродинамічному режимі, який вибарабан 1 із цапфами 2, взаємодіючими своїми ключає підвищені осьові напруги в цапфах і вкласферичними поверхнями вкладишів 3, зі сферичдишах, і, тим самим, запобігає інтенсивному їх ними поверхнями вкладишів 4, установленими в зношуванню, що підвищує довговічність млина. Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
