Гомогенізатор
Номер патенту: 33439
Опубліковано: 25.06.2008
Автори: Пархоменко Владислав Анатольович, Пархоменко Анатолій Павлович, Пархоменко Валентина Дмитрівна
Формула / Реферат
Гомогенізатор, який складається з циліндричного корпуса, в якому в верхній частині по периметру виконані отвори, кільцевого патрубка з насадками підводу, розташованого на рівні отворів, верхньої кришки, нижньої кришки з насадкою відводу, поршня-ударника, який складається зі штока та диска, в якому виконані отвори, який відрізняється тим, що на корпусі під диском закріплена перфорована пластина.
Текст

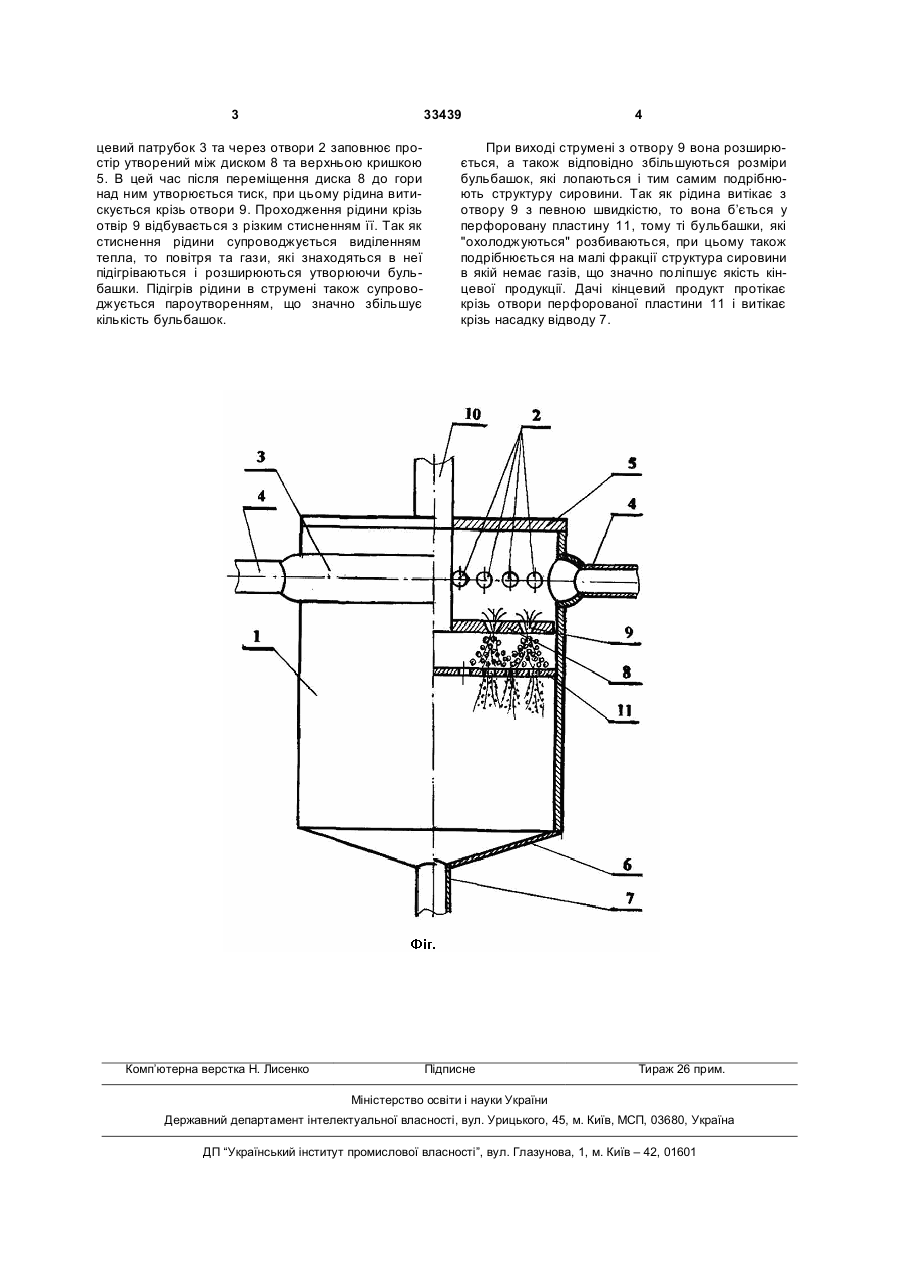

Гомогенізатор, який складається з циліндричного корпуса, в якому в верхній частині по периметру виконані отвори, кільцевого патрубка з насадками підводу, розташованого на рівні отворів, верхньої кришки, нижньої кришки з насадкою відводу, поршня-ударника, який складається зі штока та диска, в якому виконані отвори, який відрізняється тим, що на корпусі під диском закріплена перфорована пластина. (19) (21) u200801290 (22) 01.02.2008 (46) 25.06.2008, Бюл.№ 12, 2008 р. (72) ПАРХОМЕНКО ВАЛЕНТИНА ДМИТРІВНА, UA, ПАРХОМЕНКО АНАТОЛІЙ ПАВЛОВИЧ, UA, ПАРХОМЕНКО ВЛАДИСЛАВ АНАТОЛЬОВИЧ, UA (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ, UA 3 33439 цевий патрубок 3 та через отвори 2 заповнює простір утворений між диском 8 та верхньою кришкою 5. В цей час після переміщення диска 8 до гори над ним утворюється тиск, при цьому рідина витискується крізь отвори 9. Проходження рідини крізь отвір 9 відбувається з різким стисненням її. Так як стиснення рідини супроводжується виділенням тепла, то повітря та гази, які знаходяться в неї підігріваються і розширюються утворюючи бульбашки. Підігрів рідини в струмені також супроводжується пароутворенням, що значно збільшує кількість бульбашок. Комп’ютерна верстка Н. Лисенко 4 При виході струмені з отвору 9 вона розширюється, а також відповідно збільшуються розміри бульбашок, які лопаються і тим самим подрібнюють структуру сировини. Так як рідина витікає з отвору 9 з певною швидкістю, то вона б’ється у перфоровану пластину 11, тому ті бульбашки, які "охолоджуються" розбиваються, при цьому також подрібнюється на малі фракції структура сировини в якій немає газів, що значно поліпшує якість кінцевої продукції. Дачі кінцевий продукт протікає крізь отвори перфорованої пластини 11 і витікає крізь насадку відводу 7. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHomogenizer
Автори англійськоюParkhomenko Valentyna Dmytrivna, Parkhomenko Anatolii Pavlovych, Parkhomenko Vladyslav Anatoliiovych
Назва патенту російськоюГомогенизатор
Автори російськоюПархоменко Валентина Дмитриевна, Пархоменко Анатолий Павлович, Пархоменко Владислав Анатольевич
МПК / Мітки
МПК: B01F 5/00
Мітки: гомогенізатор
