Регенератор коксової печі

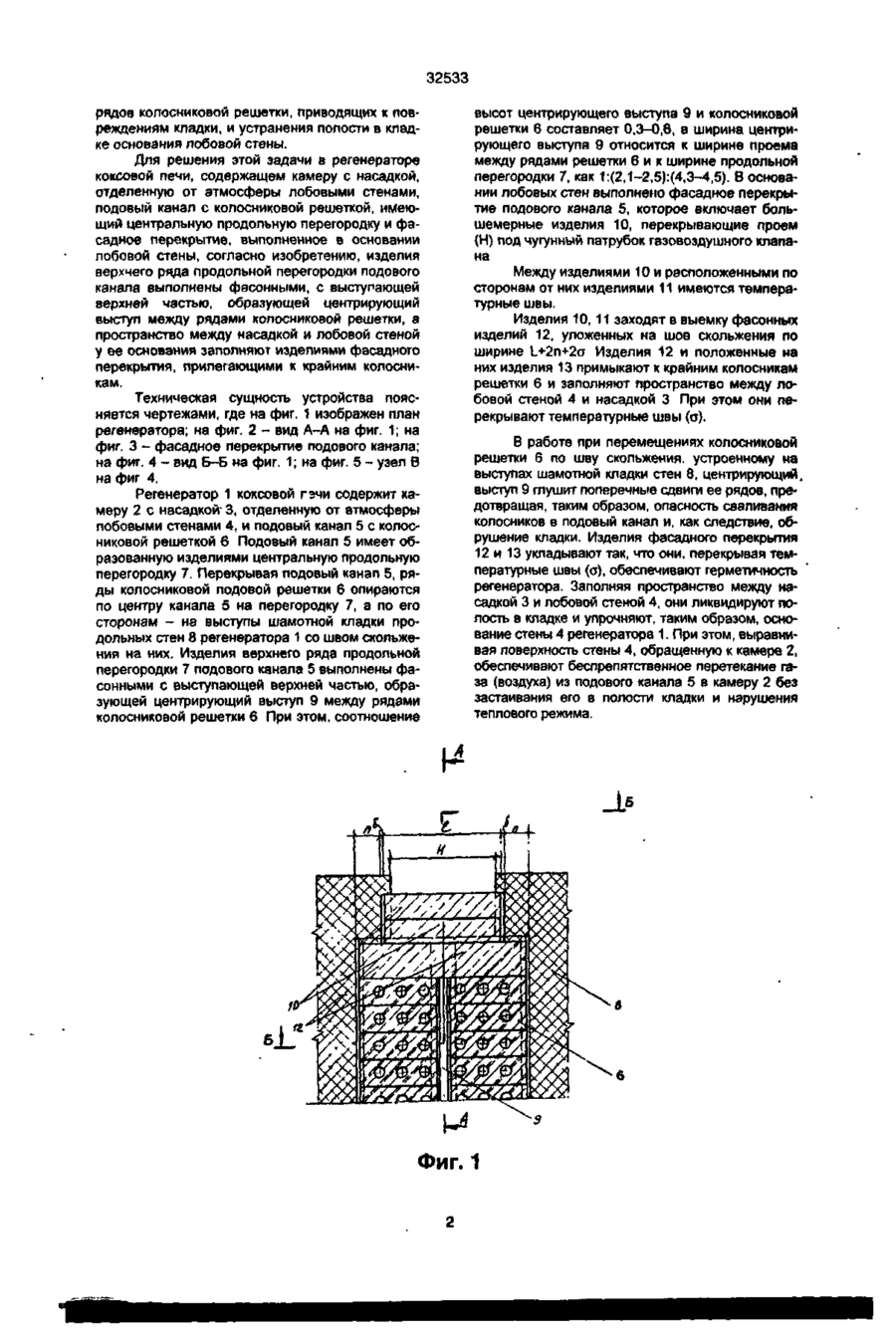

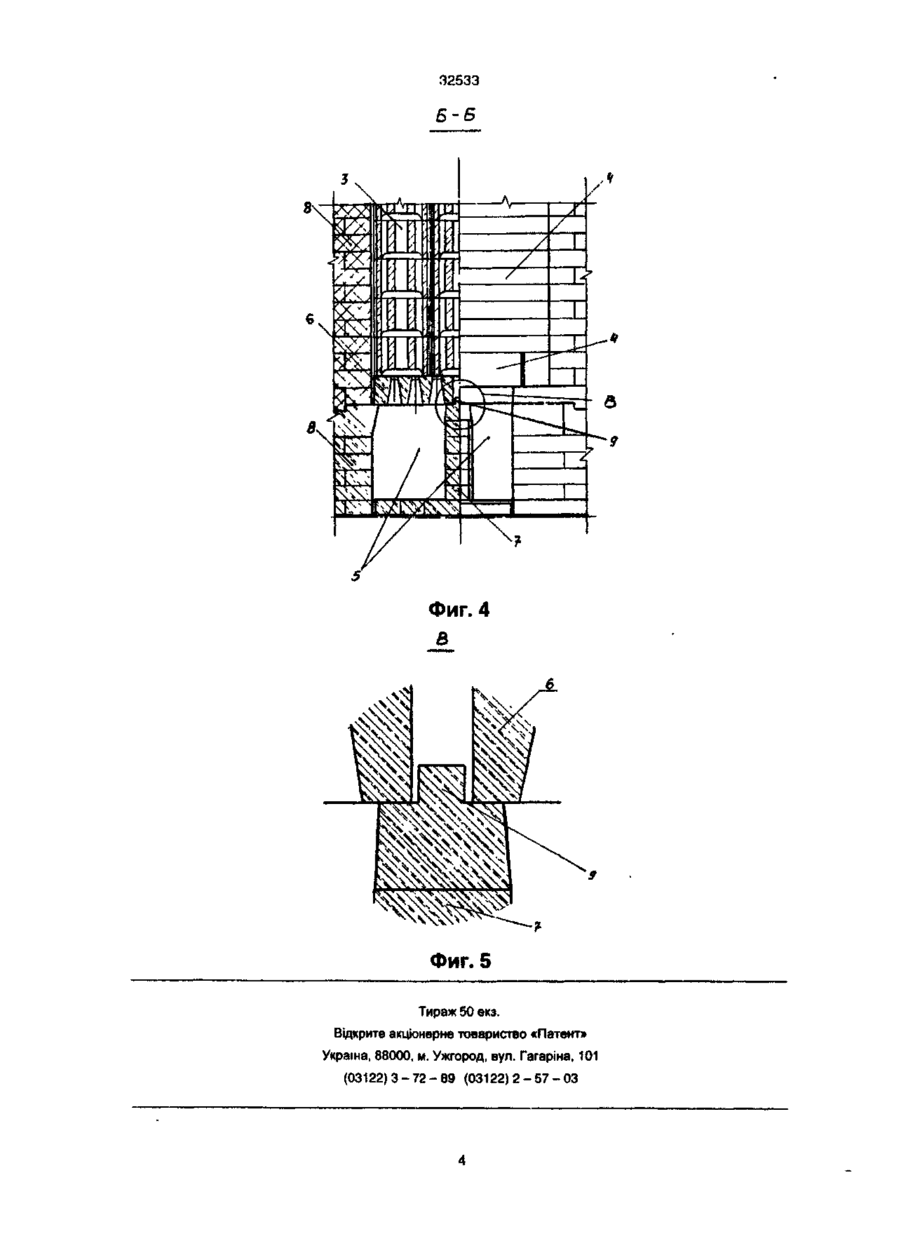

Регенератор коксовой печи, содержащий камеру с насадкой, отдаленную от атмосферы лобовыми стенами, и подовый канал с колосниковой решеткой, имеющий образованные изделиями центральную продольную перегородку и фасадное перекрытие, выполненное в основании лобовой стены, отличающийся тем, что изделия верхнего ряда продольной перегородки подового канала выполнены фасонными с выступающей верхней частью, образующей центрирующий выступ между рядами колосниковой решетки, а пространство между насадкой и лобовой стеной заполнено изделиями фасадною перекрытия, прилегающими к крайним колосникам вые стены штрабой сходят к фасадному перекрытию, а у основания лобовой стены между ней и насадкой образовано пространство, ограниченное снизу крайними колосниками колосниковой решетки [3] Недостатками этого регенератора, принятого авторами заявляемого устройства за прототип, является - возможность поперечных сдвигов рядов колосниковой решетки, обусловленная ростом кладки при разогреве, что приводит к сваливанию колосников в подовый канал, различным повреждениям кладки; - затекание газа (воздуха), поступающего из подового канала через крайние колосники в полость, образованную штрабой лобовой стены (пространство между насадкой и лобовой стеной у ее основания), и застаивание тем, что приводит к нарушению теплового режима регенератора, при этом наличие полости в кладке отрицательно влияет на строительную прочность регенератора. В основу настоящего изобретения положена задача создать регенератор, кладка которого обеспечивала бы его строительную прочность за счет предотвращения неорганизованных сдвигов см О со со ю см со 32533 рядов колосниковой решетки, приводящих к повреждениям кладки, и устранения полости в кладке основания лобовой стены. Для решения этой задачи в регенераторе коксовой печи, содержащем камеру с насадкой, отделенную от атмосферы лобовыми стенами, подовый канал с колосниковой решеткой, имеющий центральную продольную перегородку и фасадное перекрытие, выполненное в основании лобовой стены, согласно изобретению, изделия верхнего ряда продольной перегородки подового канала выполнены фасонными, с выступающей верхней частью, образующей центрирующий выступ между рядами колосниковой решетки, а пространство между насадкой и лобовой стеной у ее основания заполняют изделиями фасадного перекрытия, прилегающими к крайним колосникам. Техническая сущность устройства поясняется чертежами, где на фиг. 1 изображен план регенератора; на фиг. 2 - вид А-А на фиг. 1; на фиг, 3 - фасадное перекрытие подового канала; на фиг. 4 - вид Б-Б на фиг. 1; на фиг. 5 - узел В на фиг 4. Регенератор 1 коксовой гэчи содержит камеру 2 с насадкой- 3, отделенную от атмосферы лобовыми стенами 4, и подовый канал 5 с колосниковой решеткой 6 Подовый канал 5 имеет образованную изделиями центральную продольную перегородку 7. Перекрывая подовый канап 5, ряды колосниковой подовой решетки 6 опираются по центру канала 5 на перегородку 7, а по его сторонам - на выступы шамотной кладки продольных стен 8 регенератора 1 со швом скольжения на них. Изделия верхнего ряда продольной перегородки 7 подового канала 5 выполнены фасонными с выступающей верхней частью, образующей центрирующий выступ 9 между рядами колосниковой решетки 6 При этом, соотношение высот центрирующего выступа 9 и колосниковой решетки б составляет 0,3-0,6, а ширина центрирующего выступа 9 относится к ширине проема между рядами решетки б и к ширине продольной перегородки 7, как 1:(2,1-2,5):(4,3-4,5). В основании лобовых стен выполнено фасадное перекрытие подового канала 5, которое включает большемерные изделия 10, перекрывающие проем (Н) под чугунный патрубок газовоздушного клапана Между изделиями 10 и расположенными по сторонам от них изделиями 11 имеются температурные швы. Изделия 10, 11 заходят в выемку фасонных изделий 12, уложенных на шов скольжения по ширине L+2n+2a Изделия 12 и положенные на них изделия 13 примыкают к крайним колосникам решетки 6 и заполняют пространство между лобовой стеной 4 и насадкой 3 При этом они перекрывают температурные швы (о). В работе при перемещениях колосниковой решетки 6 по шву скольжения, устроенному на выступах шамотной кладки стен 8, центрирующий, выступ 9 глушит поперечные сдвиги ее рядов, предотвращая, таким образом, опасность сваливания колосников в подовый канал и, как следствие, обрушение кладки. Изделия фасадного перекрытия 12 и 13 укладывают так, что они, перекрывая температурные швы (а), обеспечивают герметичность регенератора. Заполняя пространство между насадкой 3 и лобовой стеной 4, они ликвидируют полость в кладке и упрочняют, таким образом, основание стены 4 регенератора 1. При этом, выравнивая поверхность стены 4, обращенную к камере 2, обеспечивают беспрепятственное перетекание газа (воздуха) из подового канала 5 в камеру 2 без застаивания его в полости кладки и нарушения теплового режима. £'ІИф Z миф /./ /////.'/ 32533 6-5 Фиг. 4 В Фиг. 5 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
