Канал кабельний

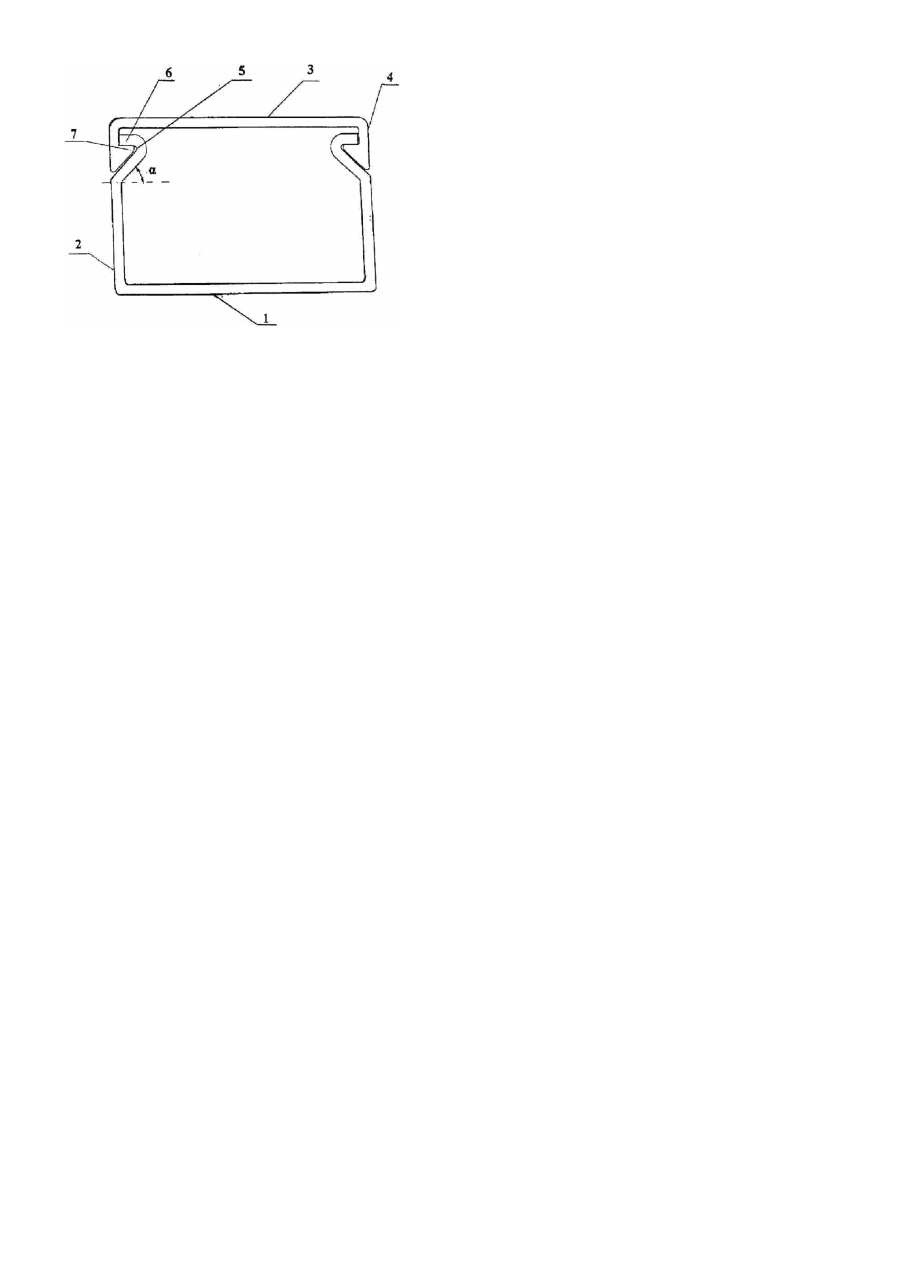

Корисна модель відноситься до галузі прокладки електричних дротів або кабелів, зокрема до монтажних коробок, призначених для прокладки в них електричних дротів або кабелів різного призначення у виробничних, адміністративних, побутових та житлових будівлях. Найбільш близьким за технічною сутністю до запропонованої корисної моделі с канал кабельний, виконаний у вигляді коробу [див. заявку до патенту Російської Федерації №2310959. МПК H02G3/04], який містить основу з двома боковими стінками, кожна з яких має на зовнішній поверхні в безпосередній близькості від кромки свого вільного краю поздовжню канавку, та споряджений кришкою з двома боковими стінками, кожна з яких маг поздовжній виступ, обернений в середину коробу. При ньому, поверх поздовжньої канавки, що розміщена на кожній боковій стінці коробу, розташоване стовщення заскакування, що дозволяє забезпечити встановлення кришки за рахунок заскакування вище зазначених виступів у поздовжні канавки. На внутрішній поверхні коробу розміщені скоби, призначені для утримання електричних дротів або проводів при їх монтажі або демонтажі шляхом їх позиціювання поперек поздовжньої осі основи коробу на спеціальних крюках, відлитих за одне ціле з основою. Недоліком цього технічного рішення є складність зняття та встановлення кришки при монтажі та демонтажі, так як встановлена скоба утримання становиться ребром жорсткості бокових стінок короб), що перешкоджає їх прогину всередину коробу, тим самим ускладнюючи установку та зняття виступів, розміщених на бокових стінках кришки у відповідні поздовжні канавки, що є у бокових стінках коробу. Задачею даної корисної моделі є спрощення монтажу та демонтажу каналу кабельного за рахунок більш легкої установки та зняття кришки з коробу каналу кабельного. Технічний результат досягається тим, що у каналі кабельному, виконаному у вигляді коробу, який містить основу з двома боковими стінками, кожна з яких має на зовнішній поверхні поздовжню канавку та спорядженому кришкою з двома боковими стінками, кожна з яких має поздовжній виступ. обернений в середину коробу та виконаний з можливістю його установки у поздовжню канавку, згідно корисної моделі, кожний поздовжній виступ, що розміщений на бокових стінках кришки, виконаний у поперечному перерізі у формі прямокутного трикутника з прямим кутом, спрямованим до основи кришки, і катетом, що є продовженням стінки кришки, а кожна поздовжня канавка, що розміщена на бокових стінках коробу, виконана під гострим кутом до основи коробу у вигляді гачкоподібного поперечного перерізу, що має горизонтальну площадку зі сторони основи кришки, яка виконана з можливістю розміщення її на виступі кришки. Установка кришки при монтажі здійснюється досить просто. При легкому натисненні на бокові стінки коробу каналу, які прогинаються, здійснюється вхід виступів розміщених на бокових сторонах кришки у поздовжні канавки, розташовані на бокових стінках коробу. В якості утримуючого елементу при проведенні монтажних робіт служить сама кришка каналу, яка легко защіпається при незначному натисканні на бокові стінки коробу каналу. Зняття кришки при демонтажі, також легко виконується тим же натисканням на бокові стінки коробу, при цьому виступи, що розміщені на бокових стінках кришки, вільно виходять з поздовжніх канавок бокових стінок коробу каналу. Конструкція каналу кабельного представлена на кресленні. Канал кабельний виконаний у вигляді коробу, який містить основу 1, дві бокові стінки 2, кришку 3 з двома боковими стінками 4. При ньому, кожна бокова стінка 2 виконана з подовжньою канавкою 5, що розміщена на бокових стінках 2 коробу, виконана під гострим кутом a до основи 1 корпусу у вигляді гачкоподібного поперечного перерізу, який закінчується горизонтальною площадкою 6, виконаної з можливістю розміщення її на виступі 7 бокових стінок 4 кришки 3. Монтаж або демонтаж каналу кабельного здійснюють шляхом легкого натискання на бокові стінки 2 коробу каналу кабельного, внаслідок чого відбувається установка або зняття виступів 7, розміщених на бокових стінках 4 кришки 3 з поздовжніх канавок 5, розміщених на бокових стінках 2 коробу. При цьому, горизонтальні площадки 6 поздовжньої канавки 5, яка має гачкоподібний переріз, входять або відповідно виходять з пазів, утворених між виступами 7 та основою кришки 3. В зібраному вигляді утворюється закритий канал прямокутного профілю з гладкими поверхнями з усіх сторін. Простота форм каналу і кришки, а також елементів їх сполучення значно спрощують конструктивнотехнологічну підготовку та виробництво виробу. Корисна модель, що пропонується, може знайти широке застосування у галузі прокладки електричних дротів або кабелів, зокрема у монтажних коробах, призначених для прокладки в них електричних дротів або кабелів різного призначення у виробничних, адміністративних, побутових та житлових будівлях.
