Кабельний канал для прокладання ізольованих ліній в літальних та космічних апаратах

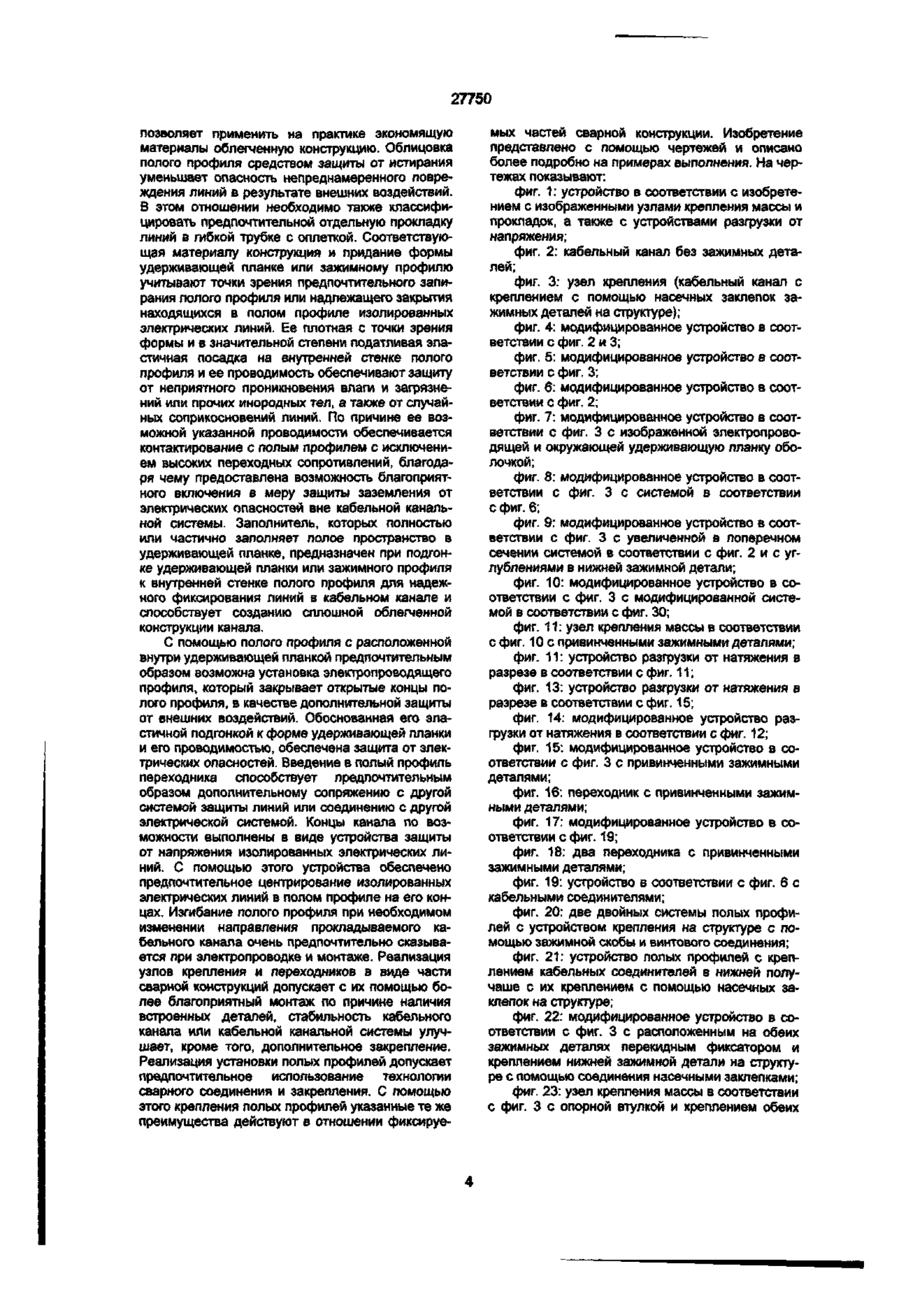

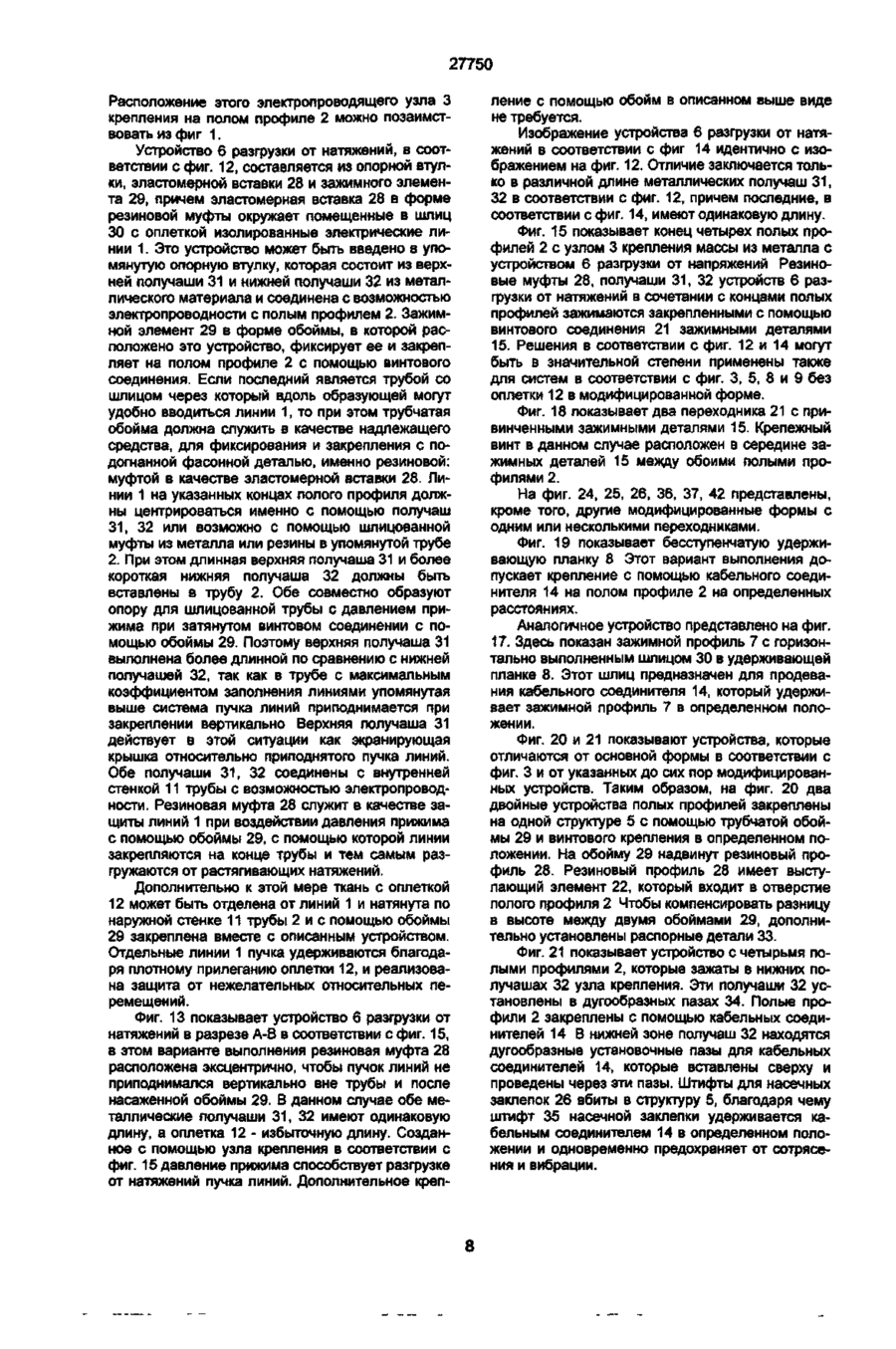

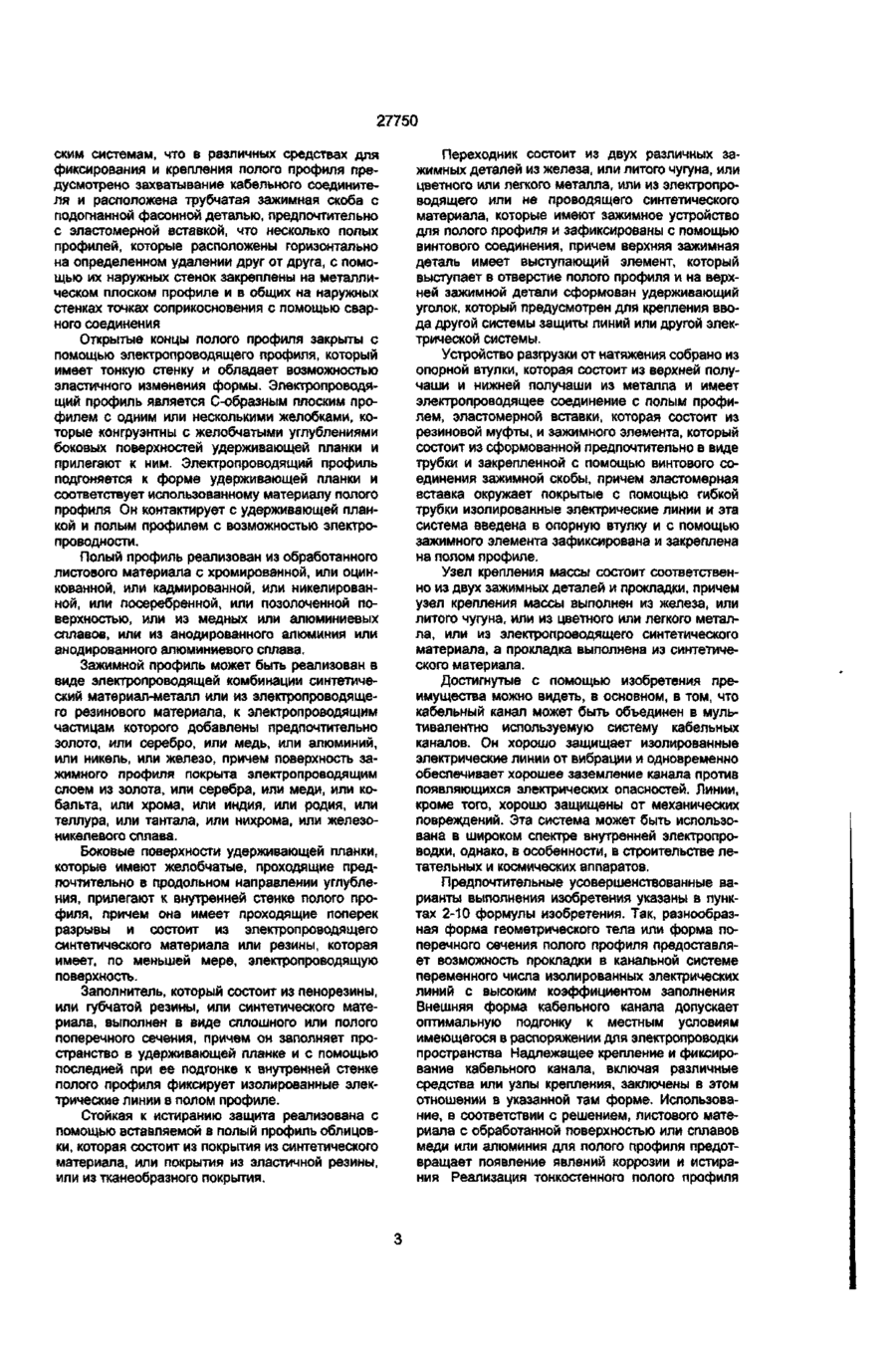

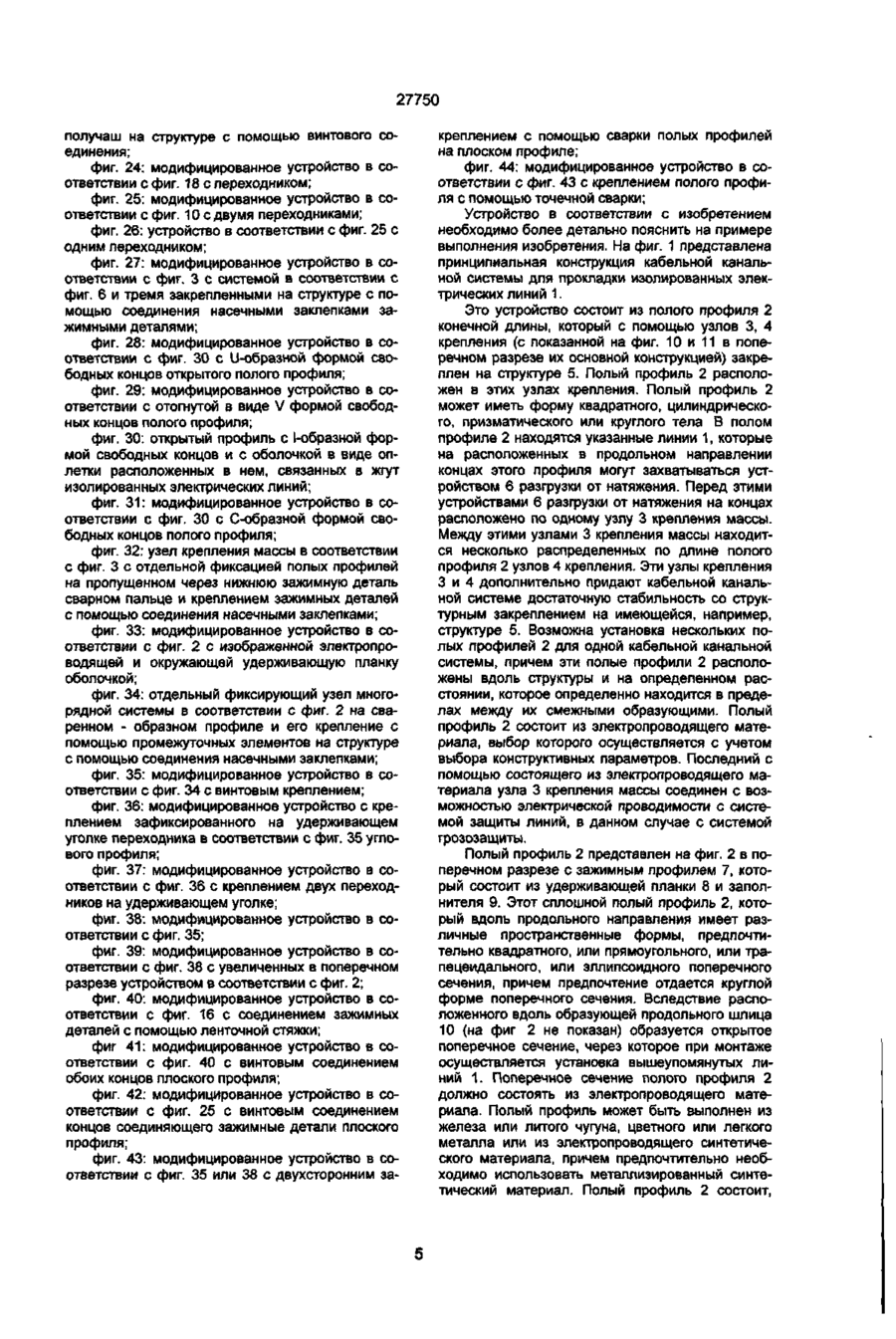

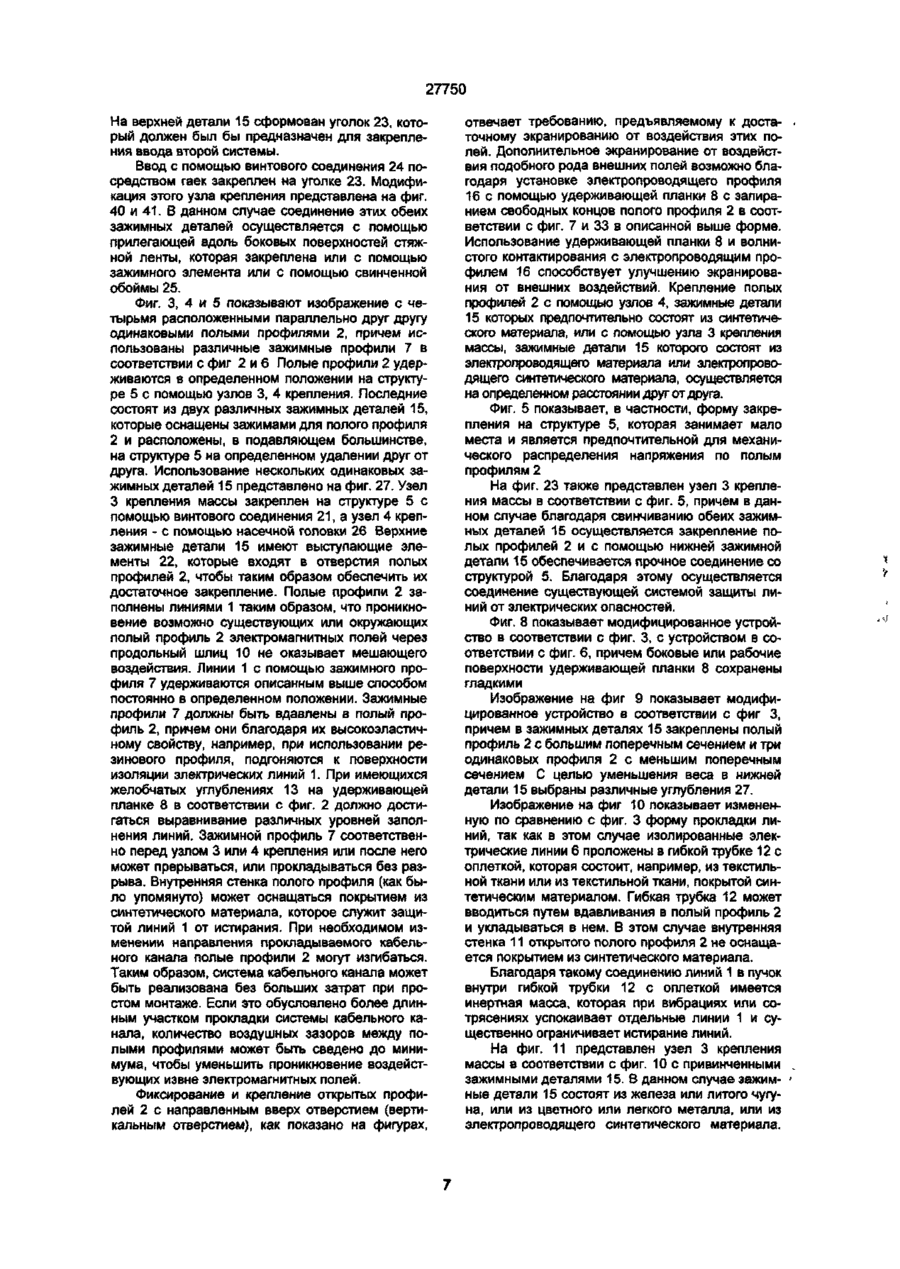

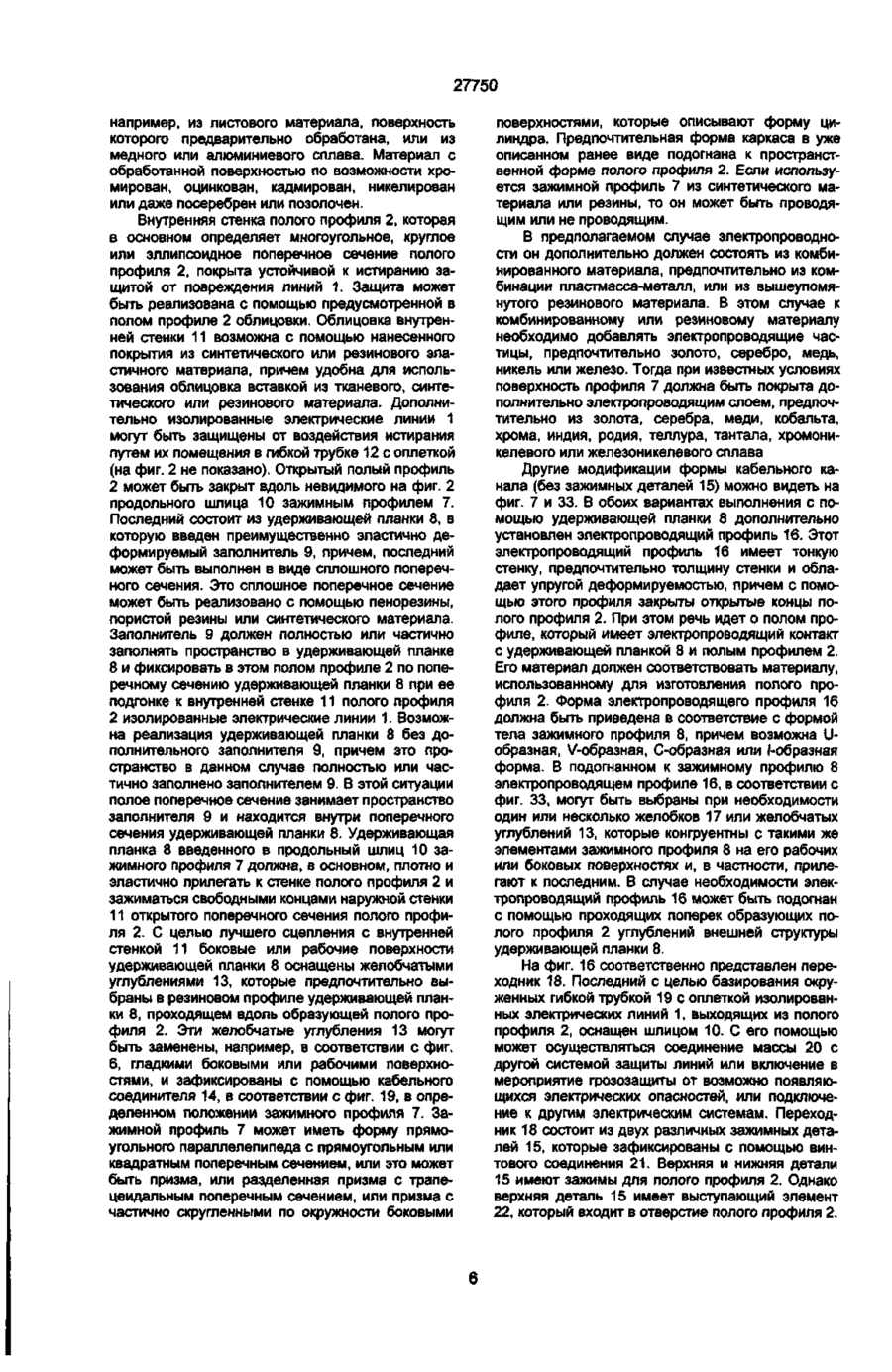

1, Кабельный канал для прокладки изолированных линий в летательных и космических аппаратах, в котором предусмотрены средства для фиксирования и крепления канала, состоящий из электропроводящего материала, и предусмотрено присоединение массы, отличающийся тем, что канал имеет продольный шлиц, что продольный шлиц имеет зажимной профиль, который в поперечном сечении состоит из прилегающей к полому профилю, простирающейся по всей длине канала удерживающей планки и закрытого по поперечному сечению эластично деформируемого заполнителя, причем удерживающая планка зажата свободными концами наружной стенки открытого поперечного сечения, что внутренняя стенка канала оснащена устойчивой к истиранию защитой, что на расположенных в продольном направлении концах канала могут быть расположены, по меньшей мере, один переходник и устройство разгрузки от натяжений, что перед устройством разгрузки от натяжений расположен, по меньшей мере, один элемент крепления массы и между элементами крепления массы расположены одна или несколько прокладок, что переходник пригоден для захватывания электрически изолированных линий и выступает в полый профиль, что изолированные электрические линии проложены отдельно в гибкой трубке, которая предпочтительно выполнена в виде оплетки и обеспечивает дополнительную устойчивую к истиранию защиту, что с помощью переходника реализовано соединение массы с другой системой защиты линий или подключение к другим электрическим системам, что в различных средствах для фиксирования и крепления полого профиля предусмотрено захватывание кабельного соединителя и расположена трубчатая зажимная скоба с подогнанной фасонной деталью, предпочтительно с эластомерной вставкой, что несколько полых профилей, которые расположены горизонтально на определенном удалении друг от друга, с помощью их наружных стенок закреплены на металлическом плоском профиле и в общих на наружных стенках точках соприкосновения с помощью сварного соединения 2 Кабельный канал по п 1, отличающийся тем, что открытые концы полого профиля закрыты с помощью электропроводящего профиля, который имеет тонкую стенку и обладает возможностью пластичного изменения формы, причем электропроводящий профиль является С-образным плоским профилем с одним или несколькими желобками, которые конгруентны с желобчатыми углублениями боковых поверхностей удерживающей планки и прилегают к ним, который подгоняется к форме удерживающей планки и соответствует использованному материалу полого профиля и контактирует с возможностью электропроводности с удерживающей планкой и полым профилем. 3 Кабельный канал по п. 1, отличающийся тем, что полый профиль реализован из обработанного листового материала с хромированной или оцинкованной, или кадмированной, или никелированной, или посеребренной, или позолоченной поверхностью, или из медных или алюминиевых сплавов, или из анодированного алюминия или анодированного алюминиевого сплава 4 Кабельный канал п о п 1, отличающийся тем, что зажимной профиль может быть реализован в виде электропроводящей комбинации синтетический материал-металл или из электропроводящего резинового материала, к которым добавлены электропроводящие частицы, предпочтительно золото или серебро, или медь, или алюминий, или никель, или железо, причем поверхность зажимного профиля покрыта электропроводящим слоем из золота, или серебра, или меди, или кобальта, или хрома, или индия, или родия, или теллура, или тантала, или нихрома, или железоникелевого сплава 5 Кабельный канал по п 1, отличающийся тем, что боковые поверхности удерживающей планки, которые имеют желобчатые, проходящие предпочтительно в продольном направлении углубления, прилегают к внутренней стенке полого профиля, причем удерживающая планка имеет проходящие поперек разрывы и состоит из электропроводящего синтетического материала или резины, которая имеет, по меньшей мере, электропро см о ю CM < 27750 водящую поверхность. 6. Кабельный канал по п. 1, отличающийся тем, что заполнитель, который состоит из пенорезины или губчатой резины, или синтетического материала, выполнен в виде сплошного или полого поперечного сечения, причем он заполняет пространство в удерживающей планке и с помощью последней при ее подгонке к внутренней стенке полого профиля фиксирует изолированные электрические линии в полом профиле. 7. Кабельный канал по п. 1, отличающийся тем, что устойчивая к истиранию защита реализована с помощью вставляемой в полый профильоблицовки, которая состоит из покрытия из синтетического материала, или покрытия из эластичной резины, или из тканеобразного покрытия. 8. Кабельный канал по п. 1, отличающийся тем, что переходник состоит из двух различных зажимных деталей из железа, или литого чугуна, или цветного или легкого металла, или из электропроводящего или непроводящего синтетического материала, которые имеют зажимное устройство для полого профиля и зафиксированы с помощью винтового соединения, причем верхняя зажимная деталь имеет выступающий элемент, который входит в отверстие полого профиля, и на верхней зажимной детали сформован удерживающий уго лок, который предусмотрен для крепления ввода другой системы защиты линий или другой электрической системы. 9. Кабельный канал по п. 1, отличающийся тем, что устройство разгрузки от натяжений собрано из опорной втулки, которая состоит из верхней получаши и нижней получаши из металла и имеет электропроводящее соединение с полым профилем, эластомерной вставки, которая состоит из резиновой муфты, и зажимного элемента, состоящего из сформованной предпочтительно в виде трубки и закрепленной с помощью винтового соединения зажимной скобы, причем эластомерная вставка окружает покрытые с помощью гибкой трубки изолированные электрические линии, и эта система введена в опорную втулку и с помощью зажимного элемента зафиксирована и закреплена на полом профиле. 10. Кабельный канал по п. 1, отличающийся тем, что узел крепления массы состоит соответственно, по меньшей мере, из двух зажимных деталей и прокладок, причем узел крепления массы выполнен из железа или литого чугуна, или из цветного или легкого металла, или электропроводящего синтетического материала, а прокладка выполнена из синтетического материала. Изобретение относится к кабельному каналу для прокладки изолированных электрических линий в летательных и космических аппаратах. Оно широко может использоваться для прокладки этих линий, в частности, вспомогательных линий и линий управления в кабельных каналах. С помощью кабельного канала, возможно, объединение в мультивалентно используемую кабельную канальную систему Этот кабельный канал допускает использование целесообразной и рациональной технологии прокладки линий во внутренней электропроводке Прокладка нескольких кабелей в изолированных трубопроводах описана в соответствии с решением в патенте [1]. Там кабельные трубы с помощью соответствующих кабельных держателей, в которых расположены отдельные кабели, зафиксированы и закреплены, причем конически зажимаемые концевые замки способствуют соединению труб. При этих названных последними решениях в отношении изолированных электрических линий не осуществляется достаточная защита от возможно появляющихся вибраций, которым подвержен канал, например, в самолете. Соединение массы канала с существующей системой защиты линий решается также не оптимально, причем совершенно отсутствует возможность подключения со стороны канала к другим электрическим системам. В соответствии с этим, в основе изобретения лежит задача усовершенствования типового кабельного канала таким образом, чтобы с его помощью осуществлялось правильное фиксирование помещаемых в канал изолированных электрических л/іний. Таким образом, необходимо создать кабельный канал, который особенно хорошо защищает линии от вибрации и механических по вреждений и одновременно обеспечивает улучшенное заземление с целью защиты от электрических опасностей. Эта задача относительно кабельного канала для прокладки изолированных электрических линий в летательных и космических аппаратах, в котором предусмотрены различные средства для фиксирования и закрепления канала, который состоит из электропроводящего материала и в котором предусмотрено соединение массы, решается благодаря тому, что канал имеет продольный шлиц, что продольный шлиц имеет зажимной профиль, который в поперечном сечении состоит из прилегающей к полому профилю, простирающейся по всей длине канала удерживающей планки и закрытого по поперечному сечению эластично деформируемого заполнителя, причем удерживающая планка зажата свободными концами наружной стенки открытого поперечного сечения, что внутренняя стенка канала оснащена устойчивой к истиранию защитой, что на расположенных в продольном направлении концах канала могут быть расположены, по меньшей мере, один переходник и устройство разгрузки от натяжения, что перед устройством разгрузки от натяжения расположен, по меньшей мере, один элемент крепления массы и между элементами крепления массы расположены одна или несколько прокладок, что переходник пригоден для захватывания электрически изолированных линий и выступает в полый профиль, что изолированные электрические линии проложены отдельно в гибкой трубке, которая предпочтительно выполнена в виде оплетки и обеспечивает дополнительную стойкую к истиранию защиту, что с помощью переходника реализовано соединение массы с другой системой защиты линий или подключение к другим электриче 27750 ским системам, что в различных средствах для фиксирования и крепления полого профиля предусмотрено захватывание кабельного соединителя и расположена трубчатая зажимная скоба с подогнанной фасонной деталью, предпочтительно с эластомерной вставкой, что несколько полых профилей, которые расположены горизонтально на определенном удалении друг от друга, с помощью их наружных стенок закреплены на металлическом плоском профиле и в общих на наружных стенках точках соприкосновения с помощью сварного соединения Открытые концы полого профиля закрыты с помощью электропроводящего профиля, который имеет тонкую стенку и обладает возможностью эластичного изменения формы. Электропроводящий профиль является С-образным плоским профилем с одним или несколькими желобками, которые конгруэнтны с желобчатыми углублениями боковых поверхностей удерживающей планки и прилегают к ним. Электропроводящий профиль подгоняется к форме удерживающей планки и соответствует использованному материалу полого профиля Он контактирует с удерживающей планкой и полым профилем с возможностью электропроводности. Полый профиль реализован из обработанного листового материала с хромированной, или оцинкованной, или кадмированной, или никелированной, или посеребренной, или позолоченной поверхностью, или из медных или алюминиевых сплавов, или из анодированного алюминия или анодированного алюминиевого сплава. Зажимной профиль может быть реализован в виде электропроводящей комбинации синтетический материал-металл или из электропроводящего резинового материала, к электропроводящим частицам которого добавлены предпочтительно золото, или серебро, или медь, или алюминий, или никель, или железо, причем поверхность зажимного профиля покрыта электропроводящим слоем из золота, или серебра, или меди, или кобальта, или хрома, или индия, или родия, или теллура, или тантала, или нихрома, или железоникелевого сплава. Боковые поверхности удерживающей планки, которые имеют желобчатые, проходящие предпочтительно в продольном направлении углубления, прилегают к внутренней стенке полого профиля, причем она имеет проходящие поперек разрывы и состоит из электропроводящего синтетического материала или резины, которая имеет, по меньшей мере, электропроводящую поверхность. Заполнитель, который состоит из пенорезины, или губчатой резины, или синтетического материала, выполнен в виде сплошного или полого поперечного сечения, причем он заполняет пространство в удерживающей планке и с помощью последней при ее подгонке к внутренней стенке полого профиля фиксирует изолированные электрические линии в полом профиле. Стойкая к истиранию защита реализована с помощью вставляемой в полый профиль облицовки, которая состоит из покрытия из синтетического материала, или покрытия из эластичной резины, или из тканеобразного покрытия. Переходник состоит из двух различных зажимных деталей из железа, или литого чугуна, или цветного или легкого металла, или из электропроводящего или не проводящего синтетического материала, которые имеют зажимное устройство для полого профиля и зафиксированы с помощью винтового соединения, причем верхняя зажимная деталь имеет выступающий элемент, который выступает в отверстие полого профиля и на верхней зажимной детали сформован удерживающий уголок, который предусмотрен для крепления ввода другой системы защиты линий или другой электрической системы. Устройство разгрузки от натяжения собрано из опорной втулки, которая состоит из верхней получаши и нижней получаши из металла и имеет электропроводящее соединение с полым профилем, эластомерной вставки, которая состоит из резиновой муфты, и зажимного элемента, который состоит из сформованной предпочтительно в виде трубки и закрепленной с помощью винтового соединения зажимной скобы, причем эластомерная вставка окружает покрытые с помощью гибкой трубки изолированные электрические линии и эта система введена в опорную втулку и с помощью зажимного элемента зафиксирована и закреплена на полом профиле. Узел крепления массы состоит соответственно из двух зажимных деталей и прокладки, причем узел крепления массы выполнен из железа, или литого чугуна, или из цветного или легкого металла, или из электропроводящего синтетического материала, а прокладка выполнена из синтетического материала. Достигнутые с помощью изобретения преимущества можно видеть, в основном, в том, что кабельный канал может быть объединен в мультивалентно используемую систему кабельных каналов. Он хорошо защищает изолированные электрические линии от вибрации и одновременно обеспечивает хорошее заземление канала против появляющихся электрических опасностей. Линии, кроме того, хорошо защищены от механических повреждений. Эта система может быть использована в широком спектре внутренней электропроводки, однако, в особенности, в строительстве летательных и космических аппаратов. Предпочтительные усовершенствованные варианты выполнения изобретения указаны в пунктах 2-10 формулы изобретения. Так, разнообразная форма геометрического тела или форма поперечного сечения полого профиля предоставляет возможность прокладки в канальной системе переменного числа изолированных электрических линий с высоким коэффициентом заполнения Внешняя форма кабельного канала допускает оптимальную подгонку к местным условиям имеющегося в распоряжении для электропроводки пространства Надлежащее крепление и фиксирование кабельного канала, включая различные средства или узлы крепления, заключены в этом отношении в указанной там форме. Использование, в соответствии с решением, листового материала с обработанной поверхностью или сплавов меди или алюминия для полого профиля предотвращает появление явлений коррозии и истирания Реализация тонкостенного полого профиля 27750 позволяет применить на практике экономящую материалы облегченную конструкцию. Облицовка полого профиля средством защиты от истирания уменьшает опасность непреднамеренного повреждения линий в результате внешних воздействий. В этом отношении необходимо также классифицировать предпочтительной отдельную прокладку линий в гибкой трубке с оплеткой. Соответствующая материалу конструкция и придание формы удерживающей планке или зажимному профилю учитывают точки зрения предпочтительного запирания полого профиля или надлежащего закрытия находящихся в полом профиле изолированных электрических линий. Ее плотная с точки зрения формы и в значительной степени податливая эластичная посадка на внутренней стенке полого профиля и ее проводимость обеспечивают защиту от неприятного проникновения влаги и загрязнений или прочих инородных тел, а также от случайных соприкосновений линий. По причине ее возможной указанной проводимости обеспечивается контактирование с полым профилем с исключением высоких переходных сопротивлений, благодаря чему предоставлена возможность благоприятного включения в меру защиты заземления от электрических опасностей вне кабельной канальной системы. Заполнитель, которых полностью или частично заполняет полое пространство в удерживающей планке, предназначен при подгонке удерживающей планки или зажимного профиля к внутренней стенке полого профиля для надежного фиксирования линий в кабельном канале и способствует созданию сплошной облегченной конструкции канала. С помощью полого профиля с расположенной внутри удерживающей планкой предпочтительным образом возможна установка электропроводящего профиля, который закрывает открытые концы полого профиля, в качестве дополнительной защиты от внешних воздействий. Обоснованная его эластичной подгонкой к форме удерживающей планки и его проводимостью, обеспечена защита от электрических опасностей. Введение в полый профиль переходника способствует предпочтительным образом дополнительному сопряжению с другой системой защиты линий или соединению с другой электрической системой. Концы канала по возможности выполнены в виде устройства защиты от напряжения изолированных электрических линий. С помощью этого устройства обеспечено предпочтительное центрирование изолированных электрических линий в полом профиле на его концах. Изгибание полого профиля при необходимом изменении направления прокладываемого кабельного канала очень предпочтительно сказывается при электропроводке и монтаже. Реализация узлов крепления и переходников в виде части сварной конструкций допускает с их помощью более благоприятный монтаж по причине наличия встроенных деталей, стабильность кабельного канала или кабельной канальной системы улучшает, кроме того, дополнительное закрепление. Реализация установки полых профилей допускает предпочтительное использование технологии сварного соединения и закрепления. С помощью этого крепления полых профилей указанные те же преимущества действуют в отношении фиксируе мых частей сварной конструкции. Изобретение представлено с помощью чертежей и описано более подробно на примерах выполнения. На чертежах показывают: фиг. 1: устройство в соответствии с изобретением с изображенными узлами крепления массы и прокладок, а также с устройствами разгрузки от напряжения; фиг. 2: кабельный канал без зажимных деталей; фиг. 3: узел крепления (кабельный канал с креплением с помощью насечных заклепок зажимных деталей на структуре); фиг. 4: модифицированное устройство в соответствии с фиг. 2 и 3; фиг. 5: модифицированное устройство в соответствии с фиг. 3; фиг. 6: модифицированное устройство в соответствии с фиг. 2; фиг. 7: модифицированное устройство в соответствии с фиг. 3 с изображенной электропроводящей и окружающей удерживающую планку оболочкой; фиг. 8: модифицированное устройство в соответствии с фиг. 3 с системой в соответствии с фиг. 6; фиг. 9: модифицированное устройство в соответствии с фиг. 3 с увеличенной в поперечном сечении системой в соответствии с фиг. 2 и с углублениями в нижней зажимной детали; фиг. 10: модифицированное устройство в соответствии с фиг. 3 с модифицированной системой в соответствии с фиг. 30; фиг. 11: узел крепления массы в соответствии с фиг. 10 с привинченными зажимными деталями; фиг. 11: устройство разгрузки от натяжения в разрезе в соответствии с фиг. 11; фиг. 13: устройство разгрузки от натяжения в разрезе в соответствии с фиг. 15; фиг. 14: модифицированное устройство разгрузки от натяжения в соответствии с фиг. 12; фиг. 15: модифицированное устройство в соответствии с фиг. 3 с привинченными зажимными деталями; фиг. 16: переходник с привинченными зажимными деталями; фиг. 17: модифицированное устройство в соответствии с фиг. 19; фиг. 18: два переходника с привинченными зажимными деталями; фиг. 19: устройство в соответствии с фиг. 6 с кабельными соединителями; фиг. 20: две двойных системы полых профилей с устройством крепления на структуре с помощью зажимной скобы и винтового соединения; фиг. 2 1 : устройство полых профилей с креплением кабельных соединителей в нижней получаше с их креплением с помощью насечных заклепок на структуре; фиг. 22: модифицированное устройство в соответствии с фиг. 3 с расположенным на обеих зажимных деталях перекидным фиксатором и креплением нижней зажимной детали на структуре с помощью соединения насечными заклепками; фиг. 23: узел крепления массы в соответствии с фиг. 3 с опорной втулкой и креплением обеих 27750 получаш на структуре с помощью винтового соединения; фиг. 24: модифицированное устройство в соответствии с фиг. 18 с переходником; фиг. 25: модифицированное устройство в соответствии с фиг. 10 с двумя переходниками; фиг. 26: устройство в соответствии с фиг. 25 с одним переходником; фиг. 27: модифицированное устройство в соответствии с фиг. 3 с системой в соответствии с фиг. 6 и тремя закрепленными на структуре с помощью соединения насечными заклепками зажимными деталями; фиг. 28: модифицированное устройство в соответствии с фиг. 30 с U-образной формой свободных концов открытого полого профиля; фиг. 29: модифицированное устройство в соответствии с отогнутой в виде V формой свободных концов полого профиля; фиг. 30: открытый профиль с І-образной формой свободных концов и с оболочкой в виде оплетки расположенных в нем, связанных в жгут изолированных электрических линий; фиг. 31: модифицированное устройство в соответствии с фиг. 30 с С-образной формой свободных концов полого профиля; фиг. 32: узел крепления массы в соответствии с фиг. 3 с отдельной фиксацией полых профилей на пропущенном через нижнюю зажимную деталь сварном пальце и креплением зажимных деталей с помощью соединения насечными заклепками; фиг. 33: модифицированное устройство в соответствии с фиг. 2 с изображенной электропроводящей и окружающей удерживающую планку оболочкой; фиг. 34: отдельный фиксирующий узел многорядной системы в соответствии с фиг. 2 на сваренном - образном профиле и его крепление с помощью промежуточных элементов на структуре с помощью соединения насечными заклепками; фиг. 35: модифицированное устройство в соответствии с фиг. 34 с винтовым креплением; фиг. 36: модифицированное устройство с креплением зафиксированного на удерживающем уголке переходника в соответствии с фиг. 35 углового профиля; фиг. 37: модифицированное устройство в соответствии с фиг. 36 с креплением двух переходников на удерживающем уголке; фиг. 38. модифицированное устройство в соответствии с фиг. 35; фиг. 39: модифицированное устройство в соответствии с фиг. 38 с увеличенных в поперечном разрезе устройством в соответствии с фиг. 2; фиг. 40: модифицированное устройство в соответствии с фиг. 16 с соединением зажимных деталей с помощью ленточной стяжки; фиг 41: модифицированное устройство в соответствии с фиг. 40 с винтовым соединением обоих концов плоского профиля; фиг. 42: модифицированное устройство в соответствии с фиг, 25 с винтовым соединением концов соединяющего зажимные детали плоского профиля; фиг. 43: модифицированное устройство в соответствии с фиг. 35 или 38 с двухсторонним за креплением с помощью сварки полых профилей на плоском профиле; фиг. 44: модифицированное устройство в соответствии с фиг. 43 с креплением полого профиля с помощью точечной сварки; Устройство в соответствии с изобретением необходимо более детально пояснить на примере выполнения изобретения. На фиг. 1 представлена принципиальная конструкция кабельной канальной системы для прокладки изолированных электрических линий 1. Это устройство состоит из полого профиля 2 конечной длины, который с помощью узлов 3, 4 крепления (с показанной на фиг. 10 и 11 в поперечном разрезе их основной конструкцией) закреплен на структуре 5. Полый профиль 2 расположен в этих узлах крепления. Полый профиль 2 может иметь форму квадратного, цилиндрического, призматического или круглого тела В полом профиле 2 находятся указанные линии 1, которые на расположенных в продольном направлении концах этого профиля могут захватываться устройством 6 разгрузки от натяжения. Перед этими устройствами 6 разгрузки от натяжения на концах расположено по одному узлу 3 крепления массы. Между этими узлами 3 крепления массы находится несколько распределенных по длине полого профиля 2 узлов 4 крепления. Эти узлы крепления 3 и 4 дополнительно придают кабельной канальной системе достаточную стабильность со структурным закреплением на имеющейся, например, структуре 5. Возможна установка нескольких полых профилей 2 для одной кабельной канальной системы, причем эти полые профили 2 расположены вдоль структуры и на определенном расстоянии, которое определенно находится в пределах между их смежными образующими. Полый профиль 2 состоит из электропроводящего материала, выбор которого осуществляется с учетом выбора конструктивных параметров. Последний с помощью состоящего из электропроводящего материала узла 3 крепления массы соединен с возможностью электрической проводимости с системой защиты линий, в данном случае с системой грозозащиты. Полый профиль 2 представлен на фиг. 2 в поперечном разрезе с зажимным профилем 7, который состоит из удерживающей планки 8 и заполнителя 9. Этот сплошной полый профиль 2, который вдоль продольного направления имеет различные пространственные формы, предпочтительно квадратного, или прямоугольного, или трапецеидального, или эллипсоидного поперечного сечения, причем предпочтение отдается круглой форме поперечного сечения. Вследствие расположенного вдоль образующей продольного шлица 10 (на фиг 2 не показан) образуется открытое поперечное сечение, через которое при монтаже осуществляется установка вышеупомянутых линий 1. Поперечное сечение полого профиля 2 должно состоять из электропроводящего материала. Полый профиль может быть выполнен из железа или литого чугуна, цветного или легкого металла или из электропроводящего синтетического материала, причем предпочтительно необходимо использовать металлизированный синтетический материал. Полый профиль 2 состоит, 27750 например, из листового материала, поверхность которого предварительно обработана, или из медного или алюминиевого сплава. Материал с обработанной поверхностью по возможности хромирован, оцинкован, кадмирован, никелирован или даже посеребрен или позолочен. Внутренняя стенка полого профиля 2, которая в основном определяет многоугольное, круглое или эллипсоидное поперечное сечение полого профиля 2, покрыта устойчивой к истиранию защитой от повреждения линий 1. Защита может быть реализована с помощью предусмотренной в полом профиле 2 облицовки. Облицовка внутренней стенки 11 возможна с помощью нанесенного покрытия из синтетического или резинового эластичного материала, причем удобна для использования облицовка вставкой из тканевого, синтетического или резинового материала. Дополнительно изолированные электрические линии 1 могут быть защищены от воздействия истирания путем их помещения в гибкой трубке 12 с оплеткой (на фиг. 2 не показано). Открытый полый профиль 2 может быть закрыт вдоль невидимого на фиг. 2 продольного шлица 10 зажимным профилем 7. Последний состоит из удерживающей планки 8, в которую введен преимущественно эластично деформируемый заполнитель 9, причем, последний может быть выполнен в виде сплошного поперечного сечения. Это сплошное поперечное сечение может быть реализовано с помощью пенорезины, пористой резины или синтетического материала. Заполнитель 9 должен полностью или частично заполнять пространство в удерживающей планке 8 и фиксировать в этом полом профиле 2 по поперечному сечению удерживающей планки 8 при ее подгонке к внутренней стенке 11 полого профиля 2 изолированные электрические линии 1. Возможна реализация удерживающей планки 8 без дополнительного заполнителя 9, причем это пространство в данном случае полностью или частично заполнено заполнителем 9. В этой ситуации полое поперечное сечение занимает пространство заполнителя 9 и находится внутри поперечного сечения удерживающей планки 8. Удерживающая планка 8 введенного в продольный шлиц 10 зажимного профиля 7 должна, в основном, плотно и эластично прилегать к стенке полого профиля 2 и зажиматься свободными концами наружной стенки 11 открытого поперечного сечения полого профиля 2. С целью лучшего сцепления с внутренней стенкой 11 боковые или рабочие поверхности удерживающей планки 8 оснащены желобчатыми углублениями 13, которые предпочтительно выбраны в резиновом профиле удерживающей планки 8, проходящем вдоль образующей полого профиля 2. Эти желобчатые углубления 13 могут быть заменены, например, в соответствии с фиг. 6, гладкими боковыми или рабочими поверхностями, и зафиксированы с помощью кабельного соединителя 14, в соответствии с фиг. 19, в определенном положении зажимного профиля 7. Зажимной профиль 7 может иметь форму прямоугольного параллелепипеда с прямоугольным или квадратным поперечным сечением, или это может быть призма, или разделенная призма с трапецеидальным поперечным сечением, или призма с частично скругленными по окружности боковыми поверхностями, которые описывают форму цилиндра. Предпочтительная форма каркаса в уже описанном ранее виде подогнана к пространственной форме полого профиля 2. Если используется зажимной профиль 7 из синтетического материала или резины, то он может быть проводящим или не проводящим. В предполагаемом случае электропроводности он дополнительно должен состоять из комбинированного материала, предпочтительно из комбинации пластмасса-металл, или из вышеупомянутого резинового материала. В этом случае к комбинированному или резиновому материалу необходимо добавлять электропроводящие частицы, предпочтительно золото, серебро, медь, никель или железо. Тогда при известных условиях поверхность профиля 7 должна быть покрыта дополнительно электропроводящим слоем, предпочтительно из золота, серебра, меди, кобальта, хрома, индия, родия, теллура, тантала, хромоникелевого или железоникелевого сплава Другие модификации формы кабельного канала (без зажимных деталей 15) можно видеть на фиг. 7 и 33. В обоих вариантах выполнения с помощью удерживающей планки 8 дополнительно установлен электропроводящий профиль 16. Этот электропроводящий профиль 16 имеет тонкую стенку, предпочтительно толщину стенки и обладает упругой деформируемостью, причем с помощью этого профиля закрыты открытые концы полого профиля 2. При этом речь идет о полом профиле, который имеет электропроводящий контакт с удерживающей планкой 8 и полым профилем 2. Его материал должен соответствовать материалу, использованному для изготовления полого профиля 2. Форма электропроводящего профиля 16 должна быть приведена в соответствие с формой тела зажимного профиля 8, причем возможна Uобразная, V-образная, С-образная или 1-образная форма. В подогнанном к зажимному профилю 8 электропроводящем профиле 16, в соответствии с фиг. 33, могут быть выбраны при необходимости один или несколько желобков 17 или желобчатых углублений 13, которые конгруентны с такими же элементами зажимного профиля 8 на его рабочих или боковых поверхностях и, в частности, прилегают к последним. В случае необходимости электропроводящий профиль 16 может быть подогнан с помощью проходящих поперек образующих полого профиля 2 углублений внешней структуры удерживающей планки 8. На фиг. 16 соответственно представлен переходник 18. Последний с целью базирования окруженных гибкой трубкой 19 с оплеткой изолированных электрических линий 1, выходящих из полого профиля 2, оснащен шлицом 10. С его помощью может осуществляться соединение массы 20 с другой системой защиты линий или включение в мероприятие грозозащиты от возможно появляющихся электрических опасностей, или подключение к другим электрическим системам. Переходник 18 состоит из двух различных зажимных деталей 15, которые зафиксированы с помощью винтового соединения 21. Верхняя и нижняя детали 15 имеют зажимы для полого профиля 2. Однако верхняя деталь 15 имеет выступающий элемент 22, который входит в отверстие полого профиля 2. 27750 На верхней детали 15 сформован уголок 23, который должен был бы предназначен для закрепления ввода второй системы. Ввод с помощью винтового соединения 24 посредством гаек закреплен на уголке 23. Модификация этого узла крепления представлена на фиг. 40 и 41. В данном случае соединение этих обеих зажимных деталей осуществляется с помощью прилегающей вдоль боковых поверхностей стяжной ленты, которая закреплена или с помощью зажимного элемента или с помощью свинченной обоймы 25. Фиг. 3, 4 и 5 показывают изображение с четырьмя расположенными параллельно друг другу одинаковыми полыми профилями 2, причем использованы различные зажимные профили 7 в соответствии с фиг 2 и 6 Полые профили 2 удерживаются в определенном положении на структуре 5 с помощью узлов 3, 4 крепления. Последние состоят из двух различных зажимных деталей 15, которые оснащены зажимами для полого профиля 2 и расположены, в подавляющем большинстве, на структуре 5 на определенном удалении друг от друга. Использование нескольких одинаковых зажимных деталей 15 представлено на фиг. 27. Узел 3 крепления массы закреплен на структуре 5 с помощью винтового соединения 21, а узел 4 крепления - с помощью насечной головки 26 Верхние зажимные детали 15 имеют выступающие элементы 22, которые входят в отверстия полых профилей 2, чтобы таким образом обеспечить их достаточное закрепление. Полые профили 2 заполнены линиями 1 таким образом, что проникновение возможно существующих или окружающих полый профиль 2 электромагнитных полей через продольный шлиц 10 не оказывает мешающего воздействия. Линии 1 с помощью зажимного профиля 7 удерживаются описанным выше способом постоянно в определенном положении. Зажимные профили 7 должны быть вдавлены в полый профиль 2, причем они благодаря их высокоэластичному свойству, например, при использовании резинового профиля, подгоняются к поверхности изоляции электрических линий 1. При имеющихся желобчатых углублениях 13 на удерживающей планке 8 в соответствии с фиг. 2 должно достигаться выравнивание различных уровней заполнения линий. Зажимной профиль 7 соответственно перед узлом 3 или 4 крепления или после него может прерываться, или прокладываться без разрыва. Внутренняя стенка полого профиля (как было упомянуто) может оснащаться покрытием из синтетического материала, которое служит защитой линий 1 от истирания. При необходимом изменении направления прокладываемого кабельного канала полые профили 2 могут изгибаться. Таким образом, система кабельного канала может быть реализована без больших затрат при простом монтаже. Если это обусловлено более длинным участком прокладки системы кабельного канала, количество воздушных зазоров между полыми профилями может быть сведено до минимума, чтобы уменьшить проникновение воздействующих извне электромагнитных полей. Фиксирование и крепление открытых профилей 2 с направленным вверх отверстием (вертикальным отверстием), как показано на фигурах, отвечает требованию, предъявляемому к достаточному экранированию от воздействия этих полей. Дополнительное экранирование от воздействия подобного рода внешних полей возможно благодаря установке электропроводящего профиля 16 с помощью удерживающей планки 8 с запиранием свободных концов полого профиля 2 в соответствии с фиг. 7 и 33 в описанной выше форме. Использование удерживающей планки 8 и волнистого контактирования с электропроводящим профилем 16 способствует улучшению экранирования от внешних воздействий. Крепление полых профилей 2 с помощью узлов 4, зажимные детали 15 которых предпочтительно состоят из синтетического материала, или с помощью узла 3 крепления массы, зажимные детали 15 которого состоят из электропроводящего материала или электропроводящего синтетического материала, осуществляется на определенном расстоянии друг от друга. Фиг. 5 показывает, в частности, форму закрепления на структуре 5, которая занимает мало места и является предпочтительной для механического распределения напряжения по полым профилям 2 На фиг. 23 также представлен узел 3 крепления массы в соответствии с фиг. 5, причем в данном случае благодаря свинчиванию обеих зажимных деталей 15 осуществляется закрепление полых профилей 2 и с помощью нижней зажимной детали 15 обеспечивается прочное соединение со структурой 5. Благодаря этому осуществляется соединение существующей системой защиты линий от электрических опасностей. Фиг. 8 показывает модифицированное устройство в соответствии с фиг. 3, с устройством в соответствии с фиг. 6, причем боковые или рабочие поверхности удерживающей планки 8 сохранены гладкими Изображение на фиг 9 показывает модифицированное устройство в соответствии с фиг 3, причем в зажимных деталях 15 закреплены полый профиль 2 с большим поперечным сечением и три одинаковых профиля 2 с меньшим поперечным сечением С целью уменьшения веса в нижней детали 15 выбраны различные углубления 27. Изображение на фиг 10 показывает измененную по сравнению с фиг. 3 форму прокладки линий, так как в этом случае изолированные электрические линии 6 проложены в гибкой трубке 12 с оплеткой, которая состоит, например, из текстильной ткани или из текстильной ткани, покрытой синтетическим материалом. Гибкая трубка 12 может вводиться путем вдавливания в полый профиль 2 и укладываться в нем. В этом случае внутренняя стенка 11 открытого полого профиля 2 не оснащается покрытием из синтетического материала. Благодаря такому соединению линий 1 в пучок внутри гибкой трубки 12 с оплеткой имеется инертная масса, которая при вибрациях или сотрясениях успокаивает отдельные линии 1 и существенно ограничивает истирание линий. На фиг. 11 представлен узел 3 крепления массы в соответствии с фиг. 10 с привинченными зажимными деталями 15. В данном случае зажимные детали 15 состоят из железа или литого чугуна, или из цветного или легкого металла, или из электропроводящего синтетического материала. 27750 Расположение этого электропроводящего узла 3 крепления на полом профиле 2 можно позаимствовать из фиг 1. Устройство 6 разгрузки от натяжений, в соответствии с фиг. 12, составляется из опорной втулки, эластомерной вставки 28 и зажимного элемента 29, причем эластомерная вставка 28 в форме резиновой муфты окружает помещенные в шлиц 30 с оплеткой изолированные электрические линии 1. Это устройство может быть введено в упомянутую опорную втулку, которая состоит из верхней получаши 31 и нижней получаши 32 из металлического материала и соединена с возможностью электропроводности с полым профилем 2. Зажимной элемент 29 в форме обоймы, в которой расположено это устройство, фиксирует ее и закрепляет на полом профиле 2 с помощью винтового соединения. Если последний является трубой со шлицом через который вдоль образующей могут удобно вводиться линии 1, то при этом трубчатая обойма должна служить в качестве надлежащего средства, для фиксирования и закрепления с подогнанной фасонной деталью, именно резиновой: муфтой в качестве эластомерной вставки 28. Линии 1 на указанных концах полого профиля должны центрироваться именно с помощью получаш 31, 32 или возможно с помощью шлицованной муфты из металла или резины в упомянутой трубе 2. При этом длинная верхняя получаша 31 и более короткая нижняя получаша 32 должны быть вставлены в трубу 2. Обе совместно образуют опору для шлицованной трубы с давлением прижима при затянутом винтовом соединении с помощью обоймы 29. Поэтому верхняя получаша 31 выполнена более длинной по сравнению с нижней получашей 32, так как в трубе с максимальным коэффициентом заполнения линиями упомянутая выше система пучка линий приподнимается при закреплении вертикально Верхняя получаша 31 действует в этой ситуации как экранирующая крышка относительно приподнятого пучка линий. Обе получаши 31, 32 соединены с внутренней стенкой 11 трубы с возможностью электропроводности. Резиновая муфта 28 служит в качестве защиты линий 1 при воздействии давления прижима с помощью обоймы 29, с помощью которой линии закрепляются на конце трубы и тем самым разгружаются от растягивающих натяжений. Дополнительно к этой мере ткань с оплеткой 12 может быть отделена от линий 1 и натянута по наружной стенке 11 трубы 2 и с помощью обоймы 29 закреплена вместе с описанным устройством. Отдельные линии 1 пучка удерживаются благодаря плотному прилеганию оплетки 12, и реализована защита от нежелательных относительных перемещений. Фиг. 13 показывает устройство 6 разгрузки от натяжений в разрезеА-В в соответствии с фиг. 15, в этом варианте выполнения резиновая муфта 28 расположена эксцентрично, чтобы пучок линий не приподнимался вертикально вне трубы и после насаженной обоймы 29. В данном случае обе металлические получаши 31, 32 имеют одинаковую длину, а оплетка 12 - избыточную длину. Созданное с помощью узла крепления в соответствии с фиг. 15 давление прижима способствует разгрузке от натяжений пучка линий. Дополнительное креп ление с помощью обойм в описанном выше виде не требуется. Изображение устройства 6 разгрузки от натяжений в соответствии с фиг 14 идентично с изображением на фиг. 12. Отличие заключается только в различной длине металлических получаш 31, 32 в соответствии с фиг. 12, причем последние, в соответствии с фиг. 14, имеют одинаковую длину. Фиг. 15 показывает конец четырех полых профилей 2 с узлом 3 крепления массы из металла с устройством 6 разгрузки от напряжений Резиновые муфты 28, получаши 31, 32 устройств 6 разгрузки от натяжений в сочетании с концами полых профилей зажимаются закрепленными с помощью винтового соединения 21 зажимными деталями 15. Решения в соответствии с фиг. 12 и 14 могут быть в значительной степени применены также для систем в соответствии с фиг. 3, 5, 8 и 9 без оплетки 12 в модифицированной форме. Фиг. 18 показывает два переходника 21 с привинченными зажимными деталями 15. Крепежный винт в данном случае расположен в середине зажимных деталей 15 между обоими полыми профилями 2. На фиг. 24, 25, 26, 36, 37, 42 представлены, кроме того, другие модифицированные формы с одним или несколькими переходниками. Фиг. 19 показывает бесступенчатую удерживающую планку 8 Этот вариант выполнения допускает крепление с помощью кабельного соединителя 14 на полом профиле 2 на определенных расстояниях. Аналогичное устройство представлено на фиг. 17. Здесь показан зажимной профиль 7 с горизонтально выполненным шлицом 30 в удерживающей планке 8. Этот шлиц предназначен для продевания кабельного соединителя 14, который удерживает зажимной профиль 7 в определенном положении. Фиг. 20 и 21 показывают устройства, которые отличаются от основной формы в соответствии с фиг. 3 и от указанных до сих пор модифицированных устройств. Таким образом, на фиг. 20 два двойные устройства полых профилей закреплены на одной структуре 5 с помощью трубчатой обоймы 29 и винтового крепления в определенном положении. На обойму 29 надвинут резиновый профиль 28. Резиновый профиль 28 имеет выступающий элемент 22, который входит в отверстие полого профиля 2 Чтобы компенсировать разницу в высоте между двумя обоймами 29, дополнительно установлены распорные детали 33. Фиг. 21 показывает устройство с четырьмя полыми профилями 2, которые зажаты в нижних получашах 32 узла крепления. Эти получаши 32 установлены в дугообразных пазах 34. Полые профили 2 закреплены с помощью кабельных соединителей 14 В нижней зоне получаш 32 находятся дугообразные установочные пазы для кабельных соединителей 14, которые вставлены сверху и проведены через эти пазы. Штифты для насечных заклепок 26 вбиты в структуру 5, благодаря чему штифт 35 насечной заклепки удерживается кабельным соединителем 14 в определенном положении и одновременно предохраняет от сотрясения и вибрации. 27750 Фиг. 22 показывает модифицированное устройство в соответствии с фиг. З, в которой обе зажимные детали 15 зафиксированы вблизи крепления насечными заклепками с помощью металлического и пружинящего перекидного фиксатора 36. Полые профили описанным способом закаты в зажимных деталях 15 и закреплены на структуре 5 с помощью соединения насечными заклепками. Фиг. 27 показывает модифицированное устройство в соответствии с фиг. 3 с устройством в соответствии с фиг. 6 и тремя закрепленными с помощью соединения насечными заклепками на структуре 5 зажимными деталями 15. Это устройство предусматривает фиксирование расположенных со смещением по вертикали полых профилей 2 попарно с соответственно расположенными под ними полыми профилями 2, чтобы обеспечить возможность монтажа винтовых соединений 21 на горизонтально установленных ниже полых профилях 2. На фиг. 28, 29, 30, 31 представлены другие формы выполнения свободных концов открытого полого профиля 2. Фиг. 30 показывает, например, открытый полый профиль 2 с І-образной формой его свободных концов и оболочкой в виде оплетки расположенных в нем изолированных электрических линий 1. На фиг. 31 предусмотрена С-образная форма свободных концов открытого полого профиля 2. Фиг. 28 указывает на U-образную и фиг. 29 на V-образную форму этих свободных концов. Количество других возможностей модификации кабельного , в соответствии с изобретением, или его расположения с устройством кабельного канала представлено, кроме того, на фиг. 32, 34, 35, 38 и 39. Модифицированная форма с отдельным фиксированием отдельных полых профилей 2 на пропущенном через нижнюю электропроводящую зажимную деталь 15 сварочном болте и его крепление с помощью насечной заклепки 26 на структуре 5 указано в узле крепления массы в соответствии с фиг. 32. Зажимные детали 15 узла 4 крепления в соответствии с фиг. 32 могут состоять из синтетического материала, причем полые профили 2 с помощью сварочных болтов 37 соединены со структурой с возможностью электропроводности. Благодаря этому, достигается соединение массы со структурой 5. Использованные в данном случае промежуточные втулки 33 из металла предотвращают механическое нагружение мест сварки между полым профилем 2 и сварочным болтом 37. Фиг. 34 представляет отдельное фиксирование многократного расположения в соответствии с фиг. 2 на сваренном U-образном профиле и его закрепление с помощью промежуточных элементов 33 посредством соединения насечными заклепками на структуре 5. Это без этих промежуточных элементов 33 наглядно показано на фиг. 35. Фиг. 38 представляет модифицированное устройство в соответствий с фиг. 35 с винтовым кре плением на структуре 5. С помощью фиг. 39 представлено модифицированное устройство в соответствии с фиг. 38 с увеличенным в горизонтальном поперечном сечении полым профилем 2. Обе фиг. 38 и 44 показывают модифицированное устройство в соответствии с фиг. 35 или 38. Отличие от устройств, представленных на названных последними фигурах, можно усмотреть в виде крепления полых профилей 2 на структуре 5 и в отсутствии дополнительного устройства и крепления на определенном удалении друг от друга на U-образном профиле 38. Эти устройства наружными стенками 11 их металлических полых профилей 2 закреплены, во-первых, на плоском профиле 39 и, во-вторых, скреплены взаимно с помощью сварного соединения 40 и соединены с возможностью электропроводности. Взаимное соединение полых профилей 2 осуществляется или с помощью точечной сварки, или с помощью углового шва. Крепление на металлическом плоском профиле 39 реализовано с помощью соединения точечной сваркой. Дополнительно ко всем представленным устройствам кабельного канала или системы кабельных каналов следовало бы еще заметить, что полое пространство удерживающей планки 8 допускает подачу сжатого воздуха к находящимся в продольном направлении полого профиля 2 концам, причем один конец может быть оснащен регулируемым клапаном. Таким образом, по причине созданного внутреннего давления заполнен максимальный объем полого пространства зажимного профиля 7. С помощью сжатого воздуха осуществляется оптимальное прижатие к находящимся в полом профиле 2 линиям 1. Вместо показанного на фиг. 13 устройства 6 разгрузки от натяжений могут использоваться все представленные узлы крепления в исполнении из синтетического материала, правда, с ограничением, заключающемся в том, что полый профиль 2 дополнительно соединен со структурой 5 с помощью соединителей массы или включен в меру защиты от электрических опасностей. Альтернативным было бы фиксирование и крепление одного или нескольких полых профилей 2 с помощью металлической обоймы 29, которая имеет достаточный электрический контакт с полым профилем 2, однако возможно также их присоединение с помощью корпусной ленты к имеющейся электропроводящей структуре 5. Кроме того, можно эти узлы 3, 4 крепления, выполненные из синтетического материала, оснащать в надлежащей форме металлическими деталями, которые электропроводяще контактируют с полым профилем 2, и подключать их к электропроводящей структуре 5 Возможны также устройства, в которых прямые или волнистые, однако пружинящие веерообразные закраины расположены по окружности зажатых полых профилей 2, причем электрическое соединение этих упругих элементов со структурой 5 осуществляется с помощью винтового соединения. 27750 Фиг. 18 14 0SZZ2 zv (H " Z'-іИф 09ZZ2 27750 22 лі 22 22 11 22 Фиг. 3 іЩ \ 20 5 11 З 26 Фиг. 5 11 З 6 Фиг. 1 S Фиг. 2 22 21 Фиг. 20 27750 16 Si09ZZ3 27750 Фиг. 26 /15 Фиг. 28 Фиг. 29 18 9? гь OQLLZ 27750 38 Ytxj 39 Фиг. 35 ЭР/-" Фиг. 36 20 18 миф 09LLZ 27750 18 18 20 Фиг. 44 22 Ж 27750 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку 3 . 0^. 2001 р. Формат 60x84 1/8. Обсяг £. ІГ£обл.-вид. арк. Тираж 50 прим. Зам. Уґ
