Кабельний увід

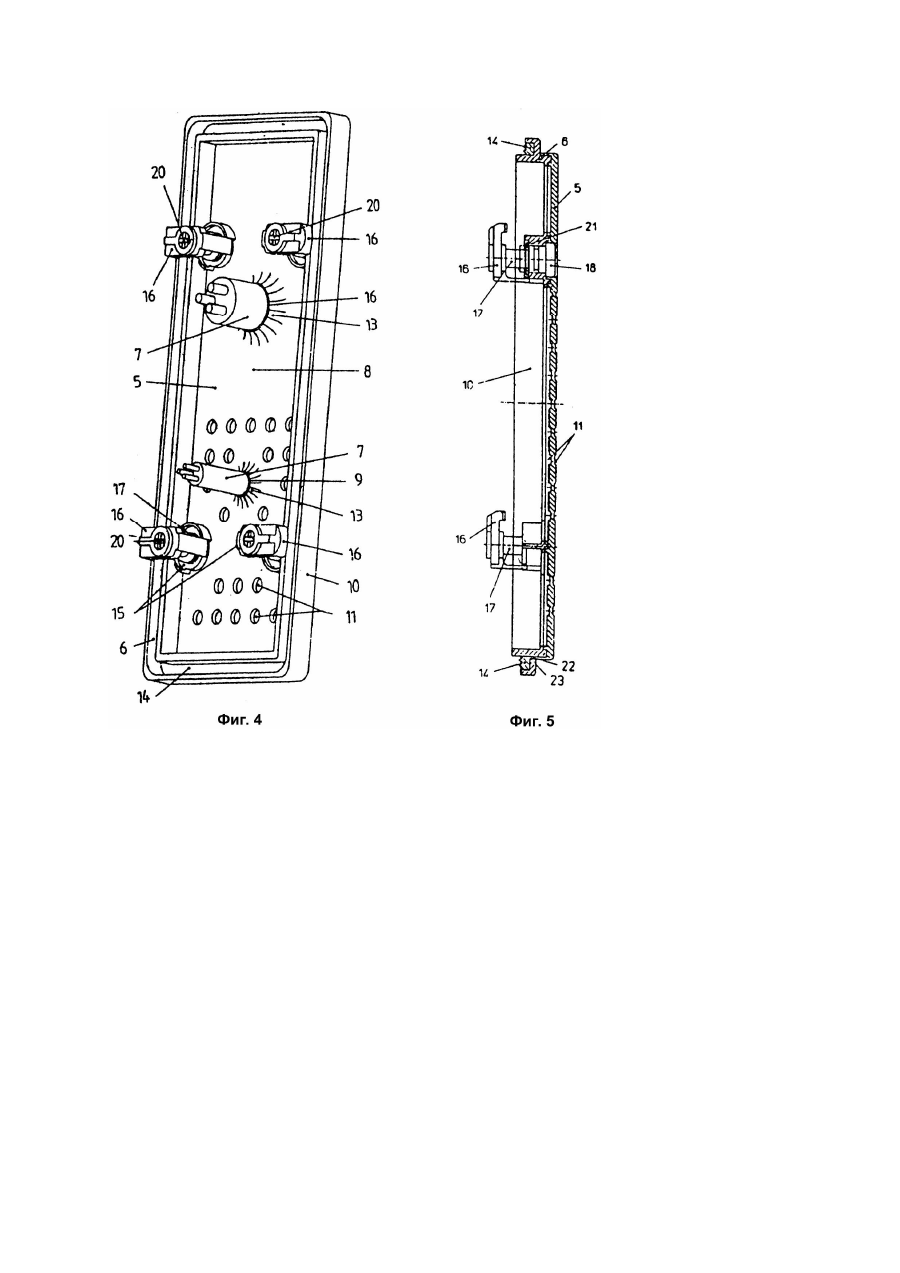

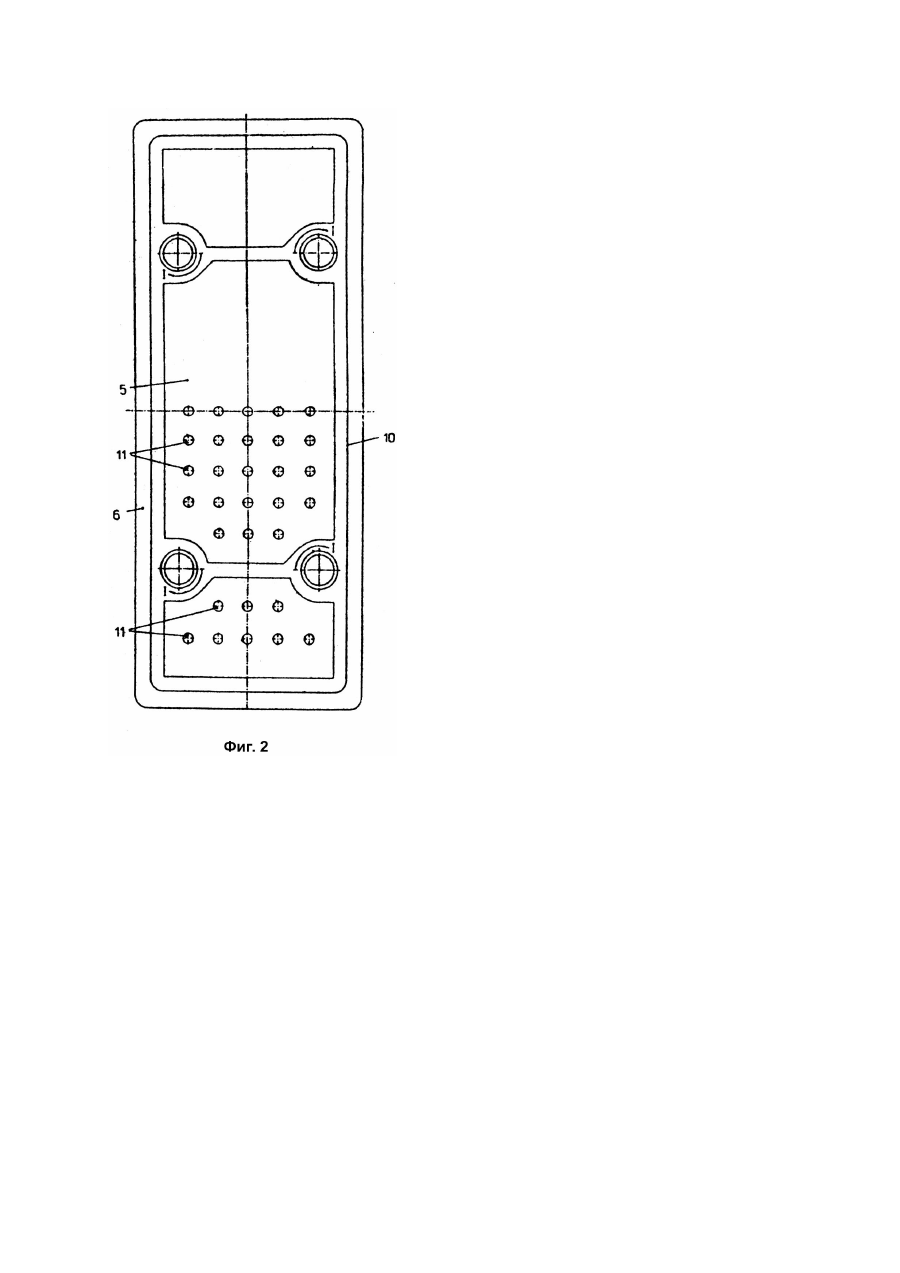

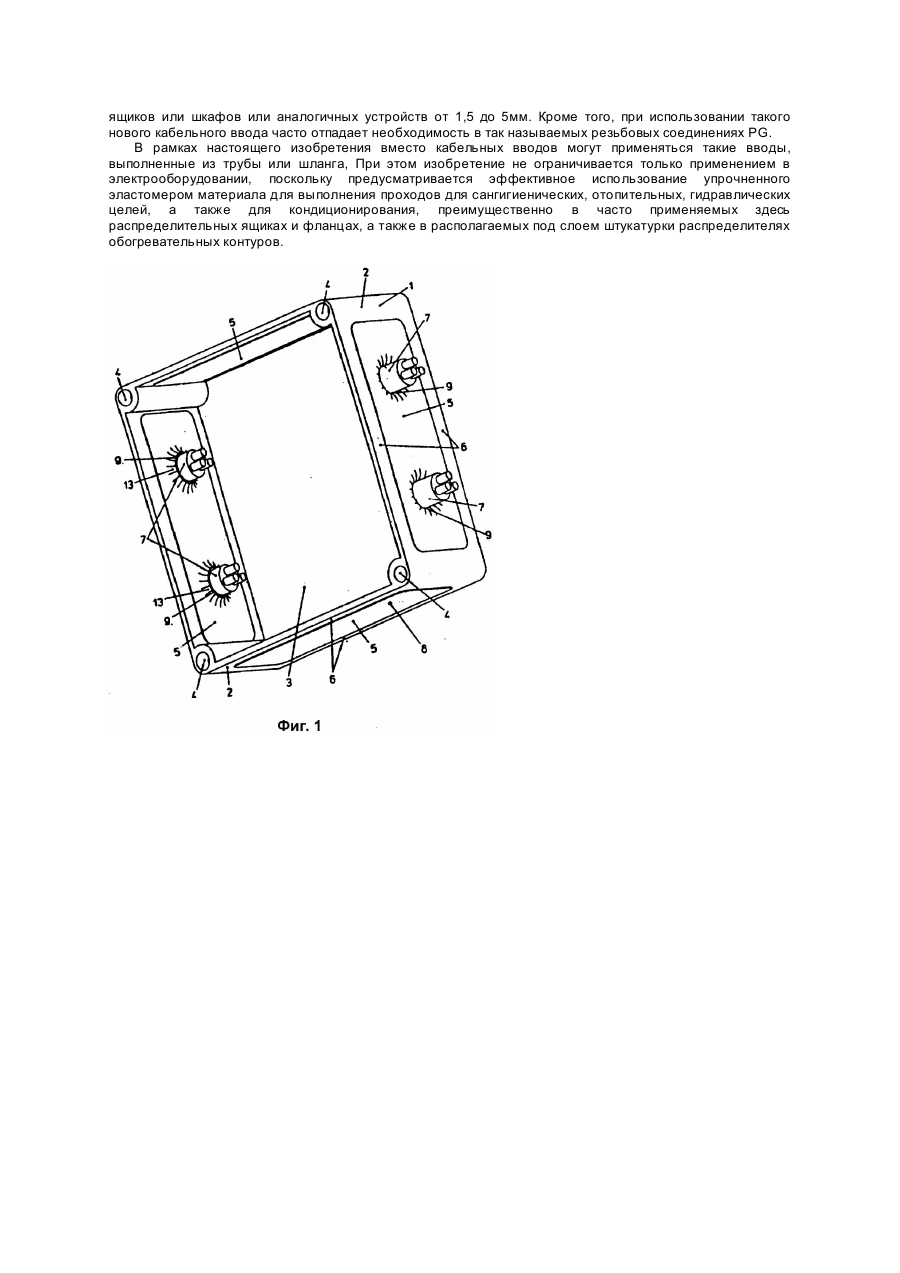

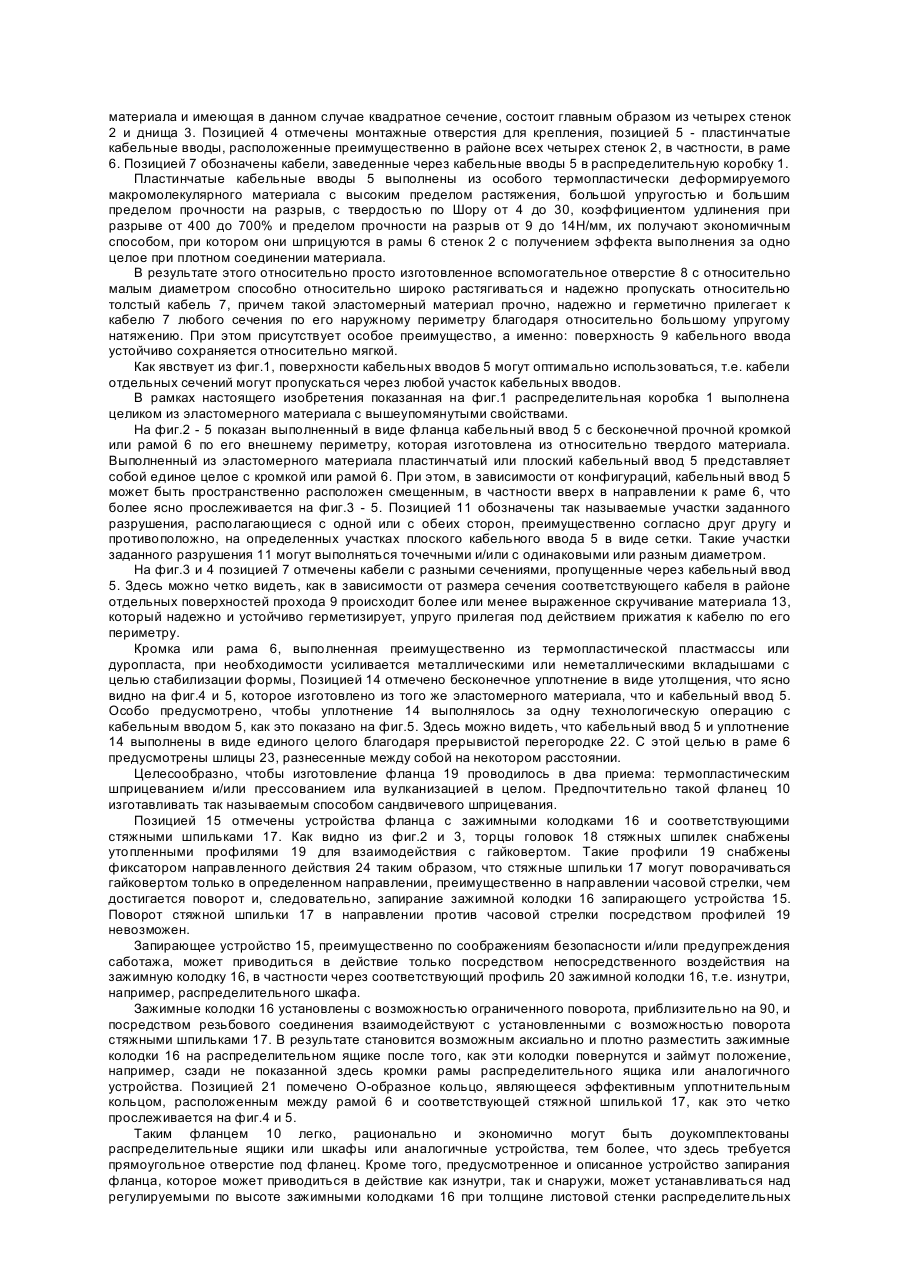

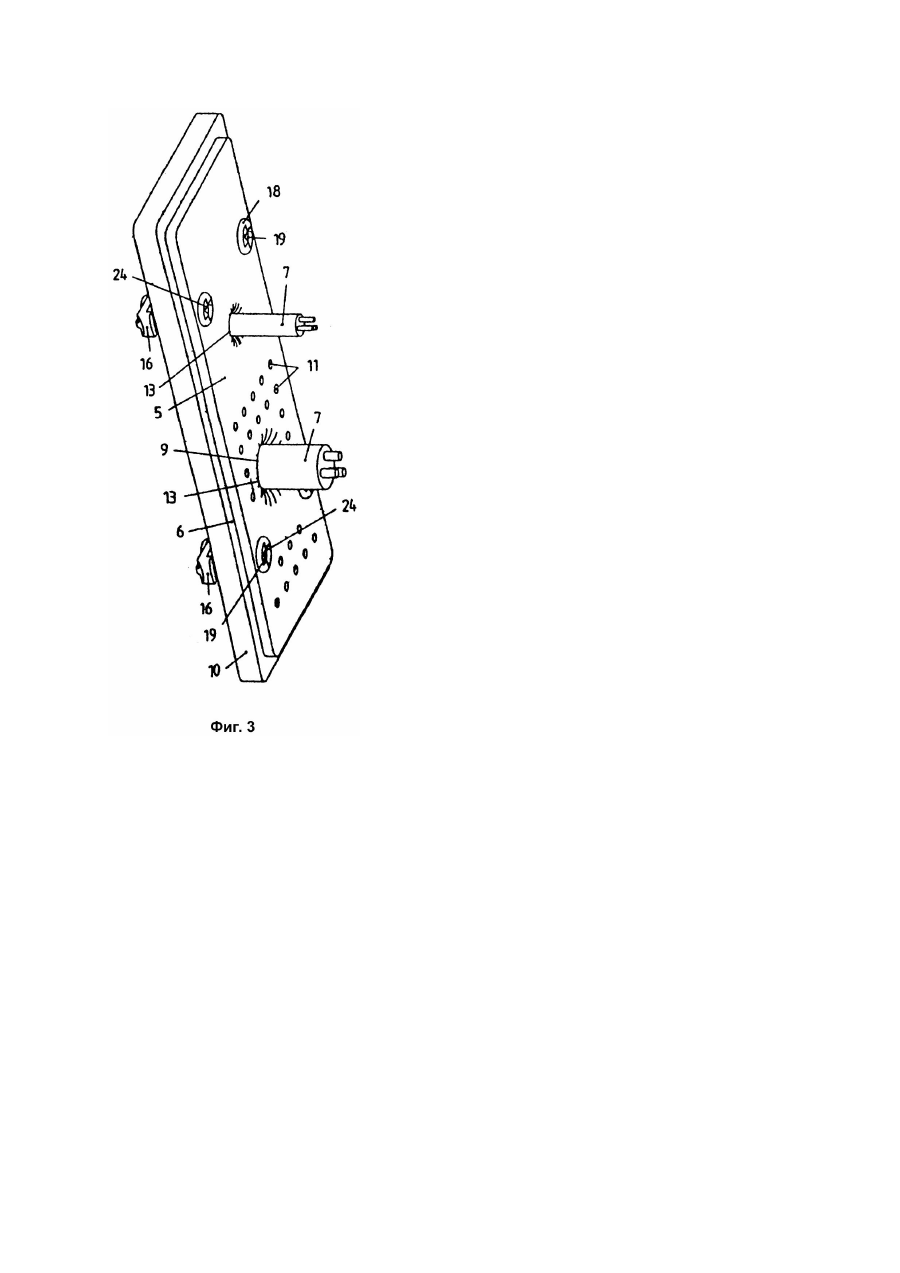

Изобретение относится к прокладке кабелей, а именно касается кабельного ввода, преимущественно пластинчатого, выполняемого в стенке корпуса, преимущественно в стенке или крышка или днище распределительного шкафа, распределительного ящика или распределительной коробки или шкафа для счетчиков и пр. и может быть использовано в электрооборудовании, а также в других отраслях. К подобным кабельным вводам предъявляется требование, согласно которому отдельные кабели любого сечения на любом участке предусмотренной под кабельный ввод поверхности указанных шкафов, ящиков и коробок - целесообразно такие и при косовыполненном кабельном вводе - должны быть обеспечены достаточно прочными, в частности сохраняющими в течение длительного времени упругость, герметичными вводами. При этом должно быть гарантировано, что при подготовке и выполнении кабельного ввода не требуются специальные технологические условия, устройства или специальные инструменты. Известен кабельный ввод, выполненный из мягкоупругого материала, имеющего твердость по Шору А от 70 до 95, окаймленный рамой, который выбран в качестве прототипа. Этот относительно твердый материал подходит лишь для определенного кабеля, который имеет небольшой наружный диаметр и проложен почти перпендикулярно и поэтому не находит универсального применения. В основу изобретения поставлена задача создания кабельного ввода, в котором путем выполнения кабельного ввода из термопластичного материала с большим пределом растяжения и высокой прочностью на разрыв обеспечивается просто, без специального инструментария и экономно на каждом любом участке поверхности под кабельный ввод и для каждого сечения кабеля, в том числе и при косонаправленном кабеле, или при последующем монтаже необходимый, прочный и достаточно герметичный кабельный ввод. Поставленная задача решается тем, что в кабельном вводе, выполненном преимущественно пластинчатым из прошитого эластомером мягкоупругого материала, окаймленном рамой, выполняемом преимущественно, в стенке или крышке или днище или во фланце распределительного шкафа, распределительного ящика, распределительной коробки или шкафа для счетчиков или подобного устройства согласие изобретению прошитый эластомером материал кабельного ввода имеет твердость по Шору А от 4 до 30, коэффициент удлинения при разрыве от 400 до 700% и предел прочности на разрыв от 9 до 14Н/мм. Материал кабельного ввода подается термопластической обработке. Кабельный ввод выполнен из относительно твердопластичного, формостабилизирующего материала. Кабельный ввод и материал рамы связаны между собой с обеспечением вещественного замыкания. Распределительная коробка выполнена за одно целое со стенками, образованными кабельными вводами. Кабельный ввод выполнен в виде фланца, причем расположенное в раме фланца бесконечное уплотнение в виде утолщения выполнено из того же материала и за одно целое с кабельным вводом. В раме фланца в зоне уплотнения выполнены на расстоянии между собой бесконечные щелеобразные вырезы, являющиеся каналами для соединения материалов кабельного ввода. Фланец снабжен запирающим устройством с регулируемыми по высоте зажимными колодками. Торцевые головки стяжных шпилек, используемые для приведения в действие зажимных колодок, предназначены для взаимодействия с гайковертом и выполнены за одно целое с фиксатором направленного действия. В зоне пластинчатого ввода с одной или с обеих сторон, преимущественно соосно и напротив друг друга, предусмотрены участки заданного разрушения, имеющие одинаковый или разный диаметр и расположенные преимущественно в виде сетки. Преимуществом такого нового пластинчатого, в частности плоско выполненного кабельного ввода является не только та, что в результате применения термопластического материала с большим пределом растяжения и высокой прочностью на разрыв, с твердостью по Шору А от 4 до 30, коэффициентом удлинения при разрыве от 400 до 700% и пределом прочности на разрыв от 9 до 14Н/мм, кабель с относительно большими колебаниями по сечению и наружному диаметру может абсолютно пропускаться через простые, относительно неточно выполненные отверстия, особенно через так называемые вспомогательные отверстия, которые могут быть выполнены на любом участке или на необходимых участках под кабельный ввод, но и то, что благодаря использованию материала с больший пределом растяжения, большой степенью упругости и большой прочностью на разрыв надежно обеспечивается косонаправленный, достаточно прочный и герметичный по отношению к внешней рубашке кабеля ввод кабелей. Кроме того, присутствует еще одно важное преимущество, заключающееся в оптимальном использовании поверхности кабельного ввода. Преимущество и в простоте, рациональности, целесообразности и экономичности термопластического изготовления нового кабельного ввода, выполняемого, либо за одно целое с распределительным ящиком, распределительным шкафом или распределительной коробкой или шкафом для счетчиков и пр., выступая при этом стенкой, днищем или крышкой, либо при необходимости такой кабельный ввод изготавливается как отдельный элемент в форме фланца из одного куска, имеющий бесконечную, упрочненную, устойчивую кромку или раму из соответственно твердого материала и навешиваемый на распределительные шкафы, ящики, коробки и пр. Примеры исполнения изобретения показаны на чертежах, их пояснение приводится ниже. На фиг.1 показан вид спереди распределительной коробки со снятой крышкой и пластинами кабельного ввода, расположенными на стенках; на фиг.2 - вид сверху на кабельный ввод, выполненный в виде фланца и предназначенный преимущественно для распределительного ящика или распределительного шкафа; на фиг.3 - вид сверху на кабельный ввод согласно фиг.2; на фиг.4 - вид сзади на кабельный ввод согласно фиг.2 и 3; на фиг.5 - вид по продольному сечению кабельного ввода согласно фиг.2 и 4. Изображенная на фиг.1 открытая распределительная коробка 1, выполненная из изоляционного материала и имеющая в данном случае квадратное сечение, состоит главным образом из четырех стенок 2 и днища 3. Позицией 4 отмечены монтажные отверстия для крепления, позицией 5 - пластинчатые кабельные вводы, расположенные преимущественно в районе всех четырех стенок 2, в частности, в раме 6. Позицией 7 обозначены кабели, заведенные через кабельные вводы 5 в распределительную коробку 1. Пластинчатые кабельные вводы 5 выполнены из особого термопластически деформируемого макромолекулярного материала с высоким пределом растяжения, большой упругостью и большим пределом прочности на разрыв, с твердостью по Шору от 4 до 30, коэффициентом удлинения при разрыве от 400 до 700% и пределом прочности на разрыв от 9 до 14Н/мм, их получают экономичным способом, при котором они шприцуются в рамы 6 стенок 2 с получением эффекта выполнения за одно целое при плотном соединении материала. В результате этого относительно просто изготовленное вспомогательное отверстие 8 с относительно малым диаметром способно относительно широко растягиваться и надежно пропускать относительно толстый кабель 7, причем такой эластомерный материал прочно, надежно и герметично прилегает к кабелю 7 любого сечения по его наружному периметру благодаря относительно большому упругому натяжению. При этом присутствует особое преимущество, а именно: поверхность 9 кабельного ввода устойчиво сохраняется относительно мягкой. Как явствует из фиг.1, поверхности кабельных вводов 5 могут оптимально использоваться, т.е. кабели отдельных сечений могут пропускаться через любой участок кабельных вводов. В рамках настоящего изобретения показанная на фиг.1 распределительная коробка 1 выполнена целиком из эластомерного материала с вышеупомянутыми свойствами. На фиг.2 - 5 показан выполненный в виде фланца кабельный ввод 5 с бесконечной прочной кромкой или рамой 6 по его внешнему периметру, которая изготовлена из относительно твердого материала. Выполненный из эластомерного материала пластинчатый или плоский кабельный ввод 5 представляет собой единое целое с кромкой или рамой 6. При этом, в зависимости от конфигураций, кабельный ввод 5 может быть пространственно расположен смещенным, в частности вверх в направлении к раме 6, что более ясно прослеживается на фиг.3 - 5. Позицией 11 обозначены так называемые участки заданного разрушения, располагающиеся с одной или с обеих сторон, преимущественно согласно друг другу и противоположно, на определенных участках плоского кабельного ввода 5 в виде сетки. Такие участки заданного разрушения 11 могут выполняться точечными и/или с одинаковыми или разным диаметром. На фиг.3 и 4 позицией 7 отмечены кабели с разными сечениями, пропущенные через кабельный ввод 5. Здесь можно четко видеть, как в зависимости от размера сечения соответствующего кабеля в районе отдельных поверхностей прохода 9 происходит более или менее выраженное скручивание материала 13, который надежно и устойчиво герметизирует, упруго прилегая под действием прижатия к кабелю по его периметру. Кромка или рама 6, выполненная преимущественно из термопластической пластмассы или дуропласта, при необходимости усиливается металлическими или неметаллическими вкладышами с целью стабилизации формы, Позицией 14 отмечено бесконечное уплотнение в виде утолщения, что ясно видно на фиг.4 и 5, которое изготовлено из того же эластомерного материала, что и кабельный ввод 5. Особо предусмотрено, чтобы уплотнение 14 выполнялось за одну технологическую операцию с кабельным вводом 5, как это показано на фиг.5. Здесь можно видеть, что кабельный ввод 5 и уплотнение 14 выполнены в виде единого целого благодаря прерывистой перегородке 22. С этой целью в раме 6 предусмотрены шлицы 23, разнесенные между собой на некотором расстоянии. Целесообразно, чтобы изготовление фланца 19 проводилось в два приема: термопластическим шприцеванием и/или прессованием ила вулканизацией в целом. Предпочтительно такой фланец 10 изготавливать так называемым способом сандвичевого шприцевания. Позицией 15 отмечены устройства фланца с зажимными колодками 16 и соответствующими стяжными шпильками 17. Как видно из фиг.2 и 3, торцы головок 18 стяжных шпилек снабжены утопленными профилями 19 для взаимодействия с гайковертом. Такие профили 19 снабжены фиксатором направленного действия 24 таким образом, что стяжные шпильки 17 могут поворачиваться гайковертом только в определенном направлении, преимущественно в направлении часовой стрелки, чем достигается поворот и, следовательно, запирание зажимной колодки 16 запирающего устройства 15. Поворот стяжной шпильки 17 в направлении против часовой стрелки посредством профилей 19 невозможен. Запирающее устройство 15, преимущественно по соображениям безопасности и/или предупреждения саботажа, может приводиться в действие только посредством непосредственного воздействия на зажимную колодку 16, в частности через соответствующий профиль 20 зажимной колодки 16, т.е. изнутри, например, распределительного шкафа. Зажимные колодки 16 установлены с возможностью ограниченного поворота, приблизительно на 90, и посредством резьбового соединения взаимодействуют с установленными с возможностью поворота стяжными шпильками 17. В результате становится возможным аксиально и плотно разместить зажимные колодки 16 на распределительном ящике после того, как эти колодки повернутся и займут положение, например, сзади не показанной здесь кромки рамы распределительного ящика или аналогичного устройства. Позицией 21 помечено О-образное кольцо, являющееся эффективным уплотнительным кольцом, расположенным между рамой 6 и соответствующей стяжной шпилькой 17, как это четко прослеживается на фиг.4 и 5. Таким фланцем 10 легко, рационально и экономично могут быть доукомплектованы распределительные ящики или шкафы или аналогичные устройства, тем более, что здесь требуется прямоугольное отверстие под фланец. Кроме того, предусмотренное и описанное устройство запирания фланца, которое может приводиться в действие как изнутри, так и снаружи, может устанавливаться над регулируемыми по высоте зажимными колодками 16 при толщине листовой стенки распределительных ящиков или шкафов или аналогичных устройств от 1,5 до 5мм. Кроме того, при использовании такого нового кабельного ввода часто отпадает необходимость в так называемых резьбовых соединениях PG. В рамках настоящего изобретения вместо кабельных вводов могут применяться такие вводы, выполненные из трубы или шланга, При этом изобретение не ограничивается только применением в электрооборудовании, поскольку предусматривается эффективное использование упрочненного эластомером материала для выполнения проходов для сангигиенических, отопительных, гидравлических целей, а также для кондиционирования, преимущественно в часто применяемых здесь распределительных ящиках и фланцах, а также в располагаемых под слоем штукатурки распределителях обогревательных контуров.
