Спосіб зміни вектора сили реакції в динамічних установках імпульсної дії

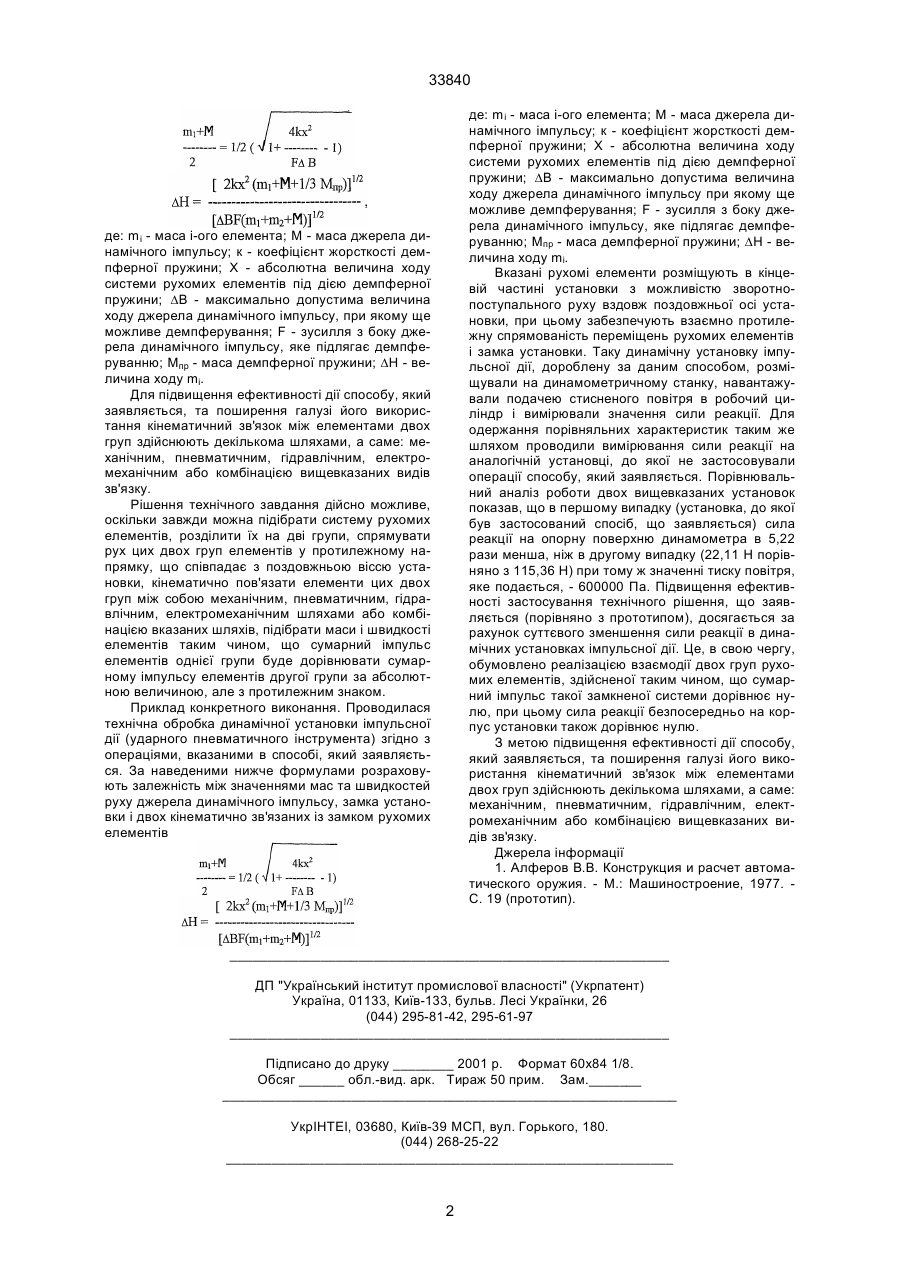

Спосіб зміни вектора сили реакції в динамічних установках імпульсної, дії, який полягає в тому, що в корпусі установки розташовують рухомий елемент конструкції, забезпечують можливість його зворотно-поступального руху і кінематично по 33840 де: m і - маса і-ого елемента; М - маса джерела динамічного імпульсу; к - коефіцієнт жорсткості демпферної пружини; Х - абсолютна величина ходу системи рухомих елементів під дією демпферної пружини; DВ - максимально допустима величина ходу джерела динамічного імпульсу при якому ще можливе демпферування; F - зусилля з боку джерела динамічного імпульсу, яке підлягає демпферуванню; Мпр - маса демпферної пружини; DН - величина ходу mі. Вказані рухомі елементи розміщують в кінцевій частині установки з можливістю зворотнопоступального руху вздовж поздовжньої осі установки, при цьому забезпечують взаємно протилежну спрямованість переміщень рухомих елементів і замка установки. Таку динамічну установку імпульсної дії, дороблену за даним способом, розміщували на динамометричному станку, навантажували подачею стисненого повітря в робочий циліндр і вимірювали значення сили реакції. Для одержання порівняльних характеристик таким же шляхом проводили вимірювання сили реакції на аналогічній установці, до якої не застосовували операції способу, який заявляється. Порівнювальний аналіз роботи двох вищевказаних установок показав, що в першому випадку (установка, до якої був застосований спосіб, що заявляється) сила реакції на опорну поверхню динамометра в 5,22 рази менша, ніж в другому випадку (22,11 Н порівняно з 115,36 Н) при тому ж значенні тиску повітря, яке подається, - 600000 Па. Підвищення ефективності застосування технічного рішення, що заявляється (порівняно з прототипом), досягається за рахунок суттєвого зменшення сили реакції в динамічних установках імпульсної дії. Це, в свою чергу, обумовлено реалізацією взаємодії двох груп рухомих елементів, здійсненої таким чином, що сумарний імпульс такої замкненої системи дорівнює нулю, при цьому сила реакції безпосередньо на корпус установки також дорівнює нулю. З метою підвищення ефективності дії способу, який заявляється, та поширення галузі його використання кінематичний зв'язок між елементами двох груп здійснюють декількома шляхами, а саме: механічним, пневматичним, гідравлічним, електромеханічним або комбінацією вищевказаних видів зв'язку. Джерела інформації 1. Алферов В.В. Конструкция и расчет автоматического оружия. - М.: Машиностроение, 1977. С. 19 (прототип). де: m і - маса і-ого елемента; М - маса джерела динамічного імпульсу; к - коефіцієнт жорсткості демпферної пружини; Х - абсолютна величина ходу системи рухомих елементів під дією демпферної пружини; DВ - максимально допустима величина ходу джерела динамічного імпульсу, при якому ще можливе демпферування; F - зусилля з боку джерела динамічного імпульсу, яке підлягає демпферуванню; Мпр - маса демпферної пружини; DН - величина ходу mі. Для підвищення ефективності дії способу, який заявляється, та поширення галузі його використання кінематичний зв'язок між елементами двох груп здійснюють декількома шляхами, а саме: механічним, пневматичним, гідравлічним, електромеханічним або комбінацією вищевказаних видів зв'язку. Рішення технічного завдання дійсно можливе, оскільки завжди можна підібрати систему рухомих елементів, розділити їх на дві групи, спрямувати рух цих двох груп елементів у протилежному напрямку, що співпадає з поздовжньою віссю установки, кінематично пов'язати елементи цих двох груп між собою механічним, пневматичним, гідравлічним, електромеханічним шляхами або комбінацією вказаних шляхів, підібрати маси і швидкості елементів таким чином, що сумарний імпульс елементів однієї групи буде дорівнювати сумарному імпульсу елементів другої групи за абсолютною величиною, але з протилежним знаком. Приклад конкретного виконання. Проводилася технічна обробка динамічної установки імпульсної дії (ударного пневматичного інструмента) згідно з операціями, вказаними в способі, який заявляється. За наведеними нижче формулами розраховують залежність між значеннями мас та швидкостей руху джерела динамічного імпульсу, замка установки і двох кінематично зв'язаних із замком рухомих елементів __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
