Пристрій визначення величини зміни контактної локальної термоелектрорушійної сили в поверхневому шарі металевого виробу

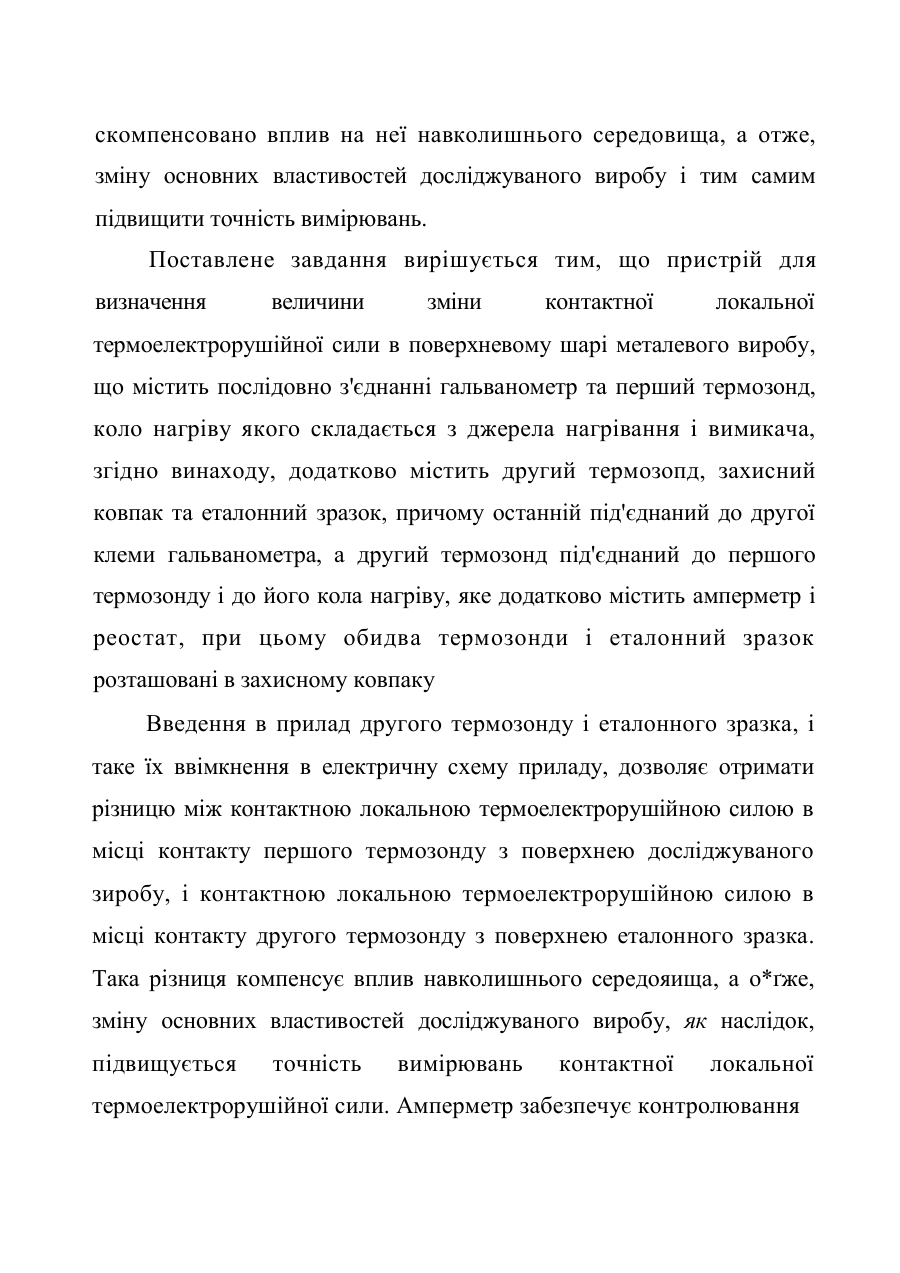

МПКН01Ь35/28-32 Пристрій визначення величини зміни контактної локальної термоелектрорушійної сили в поверхневому шарі металевого виробу Винахід відноситься до машинобудування, зокрема для визначення контактної локальної термоелектрорушійної сили в металевих залізовуглецевих виробах. Відомий пристрій для визначення величини зміни контактної локальної термоелсктрор>шійної сили в поверхневому шарі металевого виробу, що містить послідовно з'єднанні гальванометр, затискач та термозбнд з під'єднаним паралельно до нього джерелом нагрівання і вимикачем. ( Сварочное производство, 1970, №12, ст3435). Однак при застосуванні відомого пристрою, на точність вимірювання впливає навколишнє середовище, яке може суттєво змінювати основні властивості досліджуваного виробу. В основу винаходу поставлено завдання створити пристрій для визначення величини зміни контактн ої локальн ої термоелектрор>шійної сили в поверхневому шарі металевого виробу, в якому введення додаткових елементів дозволило б, отримати контактну локальну термоелектрорушійну силу, в значенні якої скомпенсовано вплив на неї навколишнього середовища, а отже, зміну основних властивостей досліджуваного виробу і тим самим підвищити точність вимірювань. Поставлене завдання вирішується тим, що пристрій для визначення величини зміни контактної локальної термоелектрорушійної сили в поверхневому шарі металевого виробу, що містить послідовно з'єднанні гальванометр та перший термозонд, коло нагріву якого складається з джерела нагрівання і вимикача, згідно винаходу, додатково містить другий термозопд, захисний ковпак та еталонний зразок, причому останній під'єднаний до другої клеми гальванометра, а другий термозонд під'єднаний до першого термозонду і до його кола нагріву, яке додатково містить амперметр і реостат, при цьому обидва термозонди і еталонний зразок розташовані в захисному ковпаку Введення в прилад другого термозонду і еталонного зразка, і таке їх ввімкнення в електричну схему приладу, дозволяє отримати різницю між контактною локальною термоелектрорушійною силою в місці контакту першого термозонду з поверхнею досліджуваного зиробу, і контактною локальною термоелектрорушійною силою в місці контакту другого термозонду з поверхнею еталонного зразка. Така різниця компенсує вплив навколишнього середояища, а о*ґже, зміну основних властивостей досліджуваного виробу, як наслідок, підвищується точність вимірювань контактної локальної термоелектрорушійної сили. Амперметр забезпечує контролювання стабільності сили струму джерела нагріву, яке забезпечує нагрівання термозондів. Реостат дозволяє регулювати величину нагріву термозондів, а отже, стає можливим встановлювати в польових умовах її оптимальне значення, а отже, підвищується точність. Встановлення захисного ковпака також забезпечує захист від впливу факторів навколишнього середовища. На фігурі зображено схему пристрою для визначення контактної локальної термоелектрорушійної сили в поверхневому шарі металевого виробу, де 1 - перший термозонд, 2 - гальванометр, З другий термозонд, 4- еталонний зразок, 5 - захисний ковпак, 6 вимикач, 7 - джерело нагрівання, 8 - амперметр, 9 - реостат, 10 виріб. Пристрій для визначення контактної локальної термоелектрорушійної сили в поверхневому шарі металевого виробу складається з послідовно з'єднаних між собою термозонду 1 і термозонду 3, коло нагріву яких містить послідовно з'єднані амперметр для контролю за величиною сили струму 8, вимикач 6, джерело нагрівання 7 і реостат 9, одна клема гальванометр 2 вмикається між точками послідовно з'єднаних між собою термозонду г 1 і термозонду 3, а друга клема гальванометра 2 при'єднапа до А еталонного зразка 4. Обидва термозонди 1 і 3, еталонний зразок 4 і металевий виріб 10 розташовані в захисному ковпаку 5. Пристрій працює таким чином. Вмикаємо вимикачем 6 джерело нагрівання «7. За час приєднання другої клеми гальванометра 2 до поверхневого шару металевого виробу 10, відбувається розігрів термозонду 1 і термозонду 3. Термозонд 1 вводимо в контакт з поверхнею виробу 10, а термозонд 3 вводимо в контакт з поверхнею еталонного зразка 4 і реєструємо гальванометром 2 значення величину зміни контактних локальних термоелектрорушійних сил, ідо виникли при контактів термозондів, а амперметром 8 значення сили струму. Заявник Державний університет 'Львівська політехніка" С .А .Воронов Пристій визначення величини зміни контактної локальної термоелектрорушійної сили в поверхневому шарі металевого виробу Автори : Палаш В . М . Юськів В . М Дзюбнк Л . Р
