Магнітокерований лазер

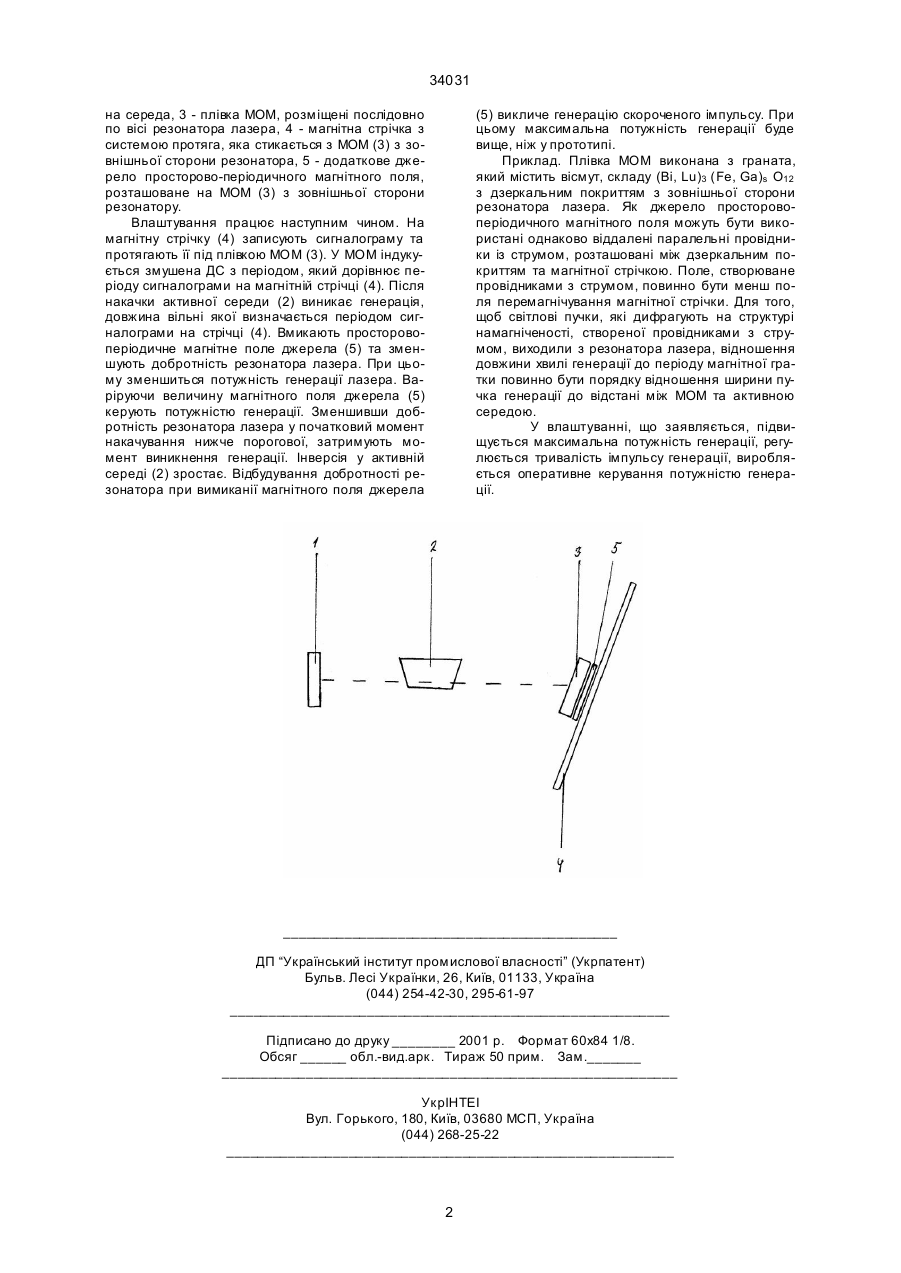

Магнітокерований лазер, який складається з плівки магнітооптичного матеріалу, активної середи, дзеркала, розташованих послідовно по оптич 34031 на середа, 3 - плівка MOM, розміщені послідовно по вісі резонатора лазера, 4 - магнітна стрічка з системою протяга, яка стикається з MOM (3) з зовнішньої сторони резонатора, 5 - додаткове джерело просторово-періодичного магнітного поля, розташоване на MOM (3) з зовнішньої сторони резонатору. Влаштування працює наступним чином. На магнітну стрічку (4) записують сигналограму та протягають її під плівкою MOM (3). У MOM індукується змушена ДС з періодом, який дорівнює періоду сигналограми на магнітній стрічці (4). Після накачки активної середи (2) виникає генерація, довжина вільні якої визначається періодом сигналограми на стрічці (4). Вмикають просторовоперіодичне магнітне поле джерела (5) та зменшують добротність резонатора лазера. При цьому зменшиться потужність генерації лазера. Варіруючи величину магнітного поля джерела (5) керують потужністю генерації. Зменшивши добротність резонатора лазера у початковий момент накачування нижче порогової, затримують момент виникнення генерації. Інверсія у активній середі (2) зростає. Відбудування добротності резонатора при вимиканії магнітного поля джерела (5) викличе генерацію скороченого імпульсу. При цьому максимальна потужність генерації буде вище, ніж у прототипі. Приклад. Плівка MOM виконана з граната, який містить вісмут, складу (Ві, Lu)3 (Fe, Ga)s О12 з дзеркальним покриттям з зовнішньої сторони резонатора лазера. Як джерело просторовоперіодичного магнітного поля можуть бути використані однаково віддалені паралельні провідники із струмом, розташовані між дзеркальним покриттям та магнітної стрічкою. Поле, створюване провідниками з струмом, повинно бути менш поля перемагнічування магнітної стрічки. Для того, щоб світлові пучки, які дифрагують на структурі намагніченості, створеної провідниками з струмом, виходили з резонатора лазера, відношення довжини хвилі генерації до періоду магнітної гратки повинно бути порядку відношення ширини пучка генерації до відстані між MOM та активною середою. У влаштуванні, що заявляється, підвищується максимальна потужність генерації, регулюється тривалість імпульсу генерації, виробляється оперативне керування потужністю генерації. ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 2
