Ректифікаційна установка

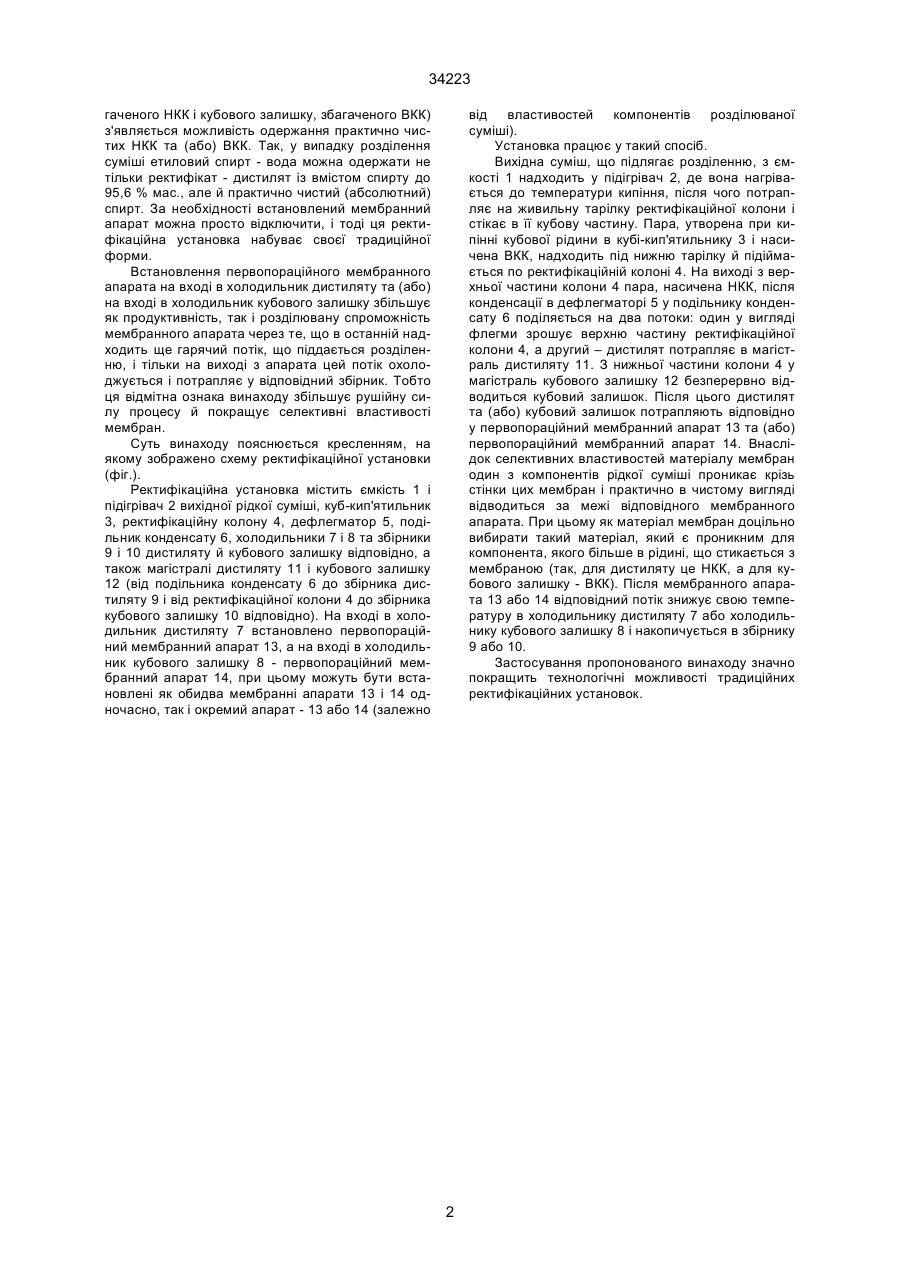

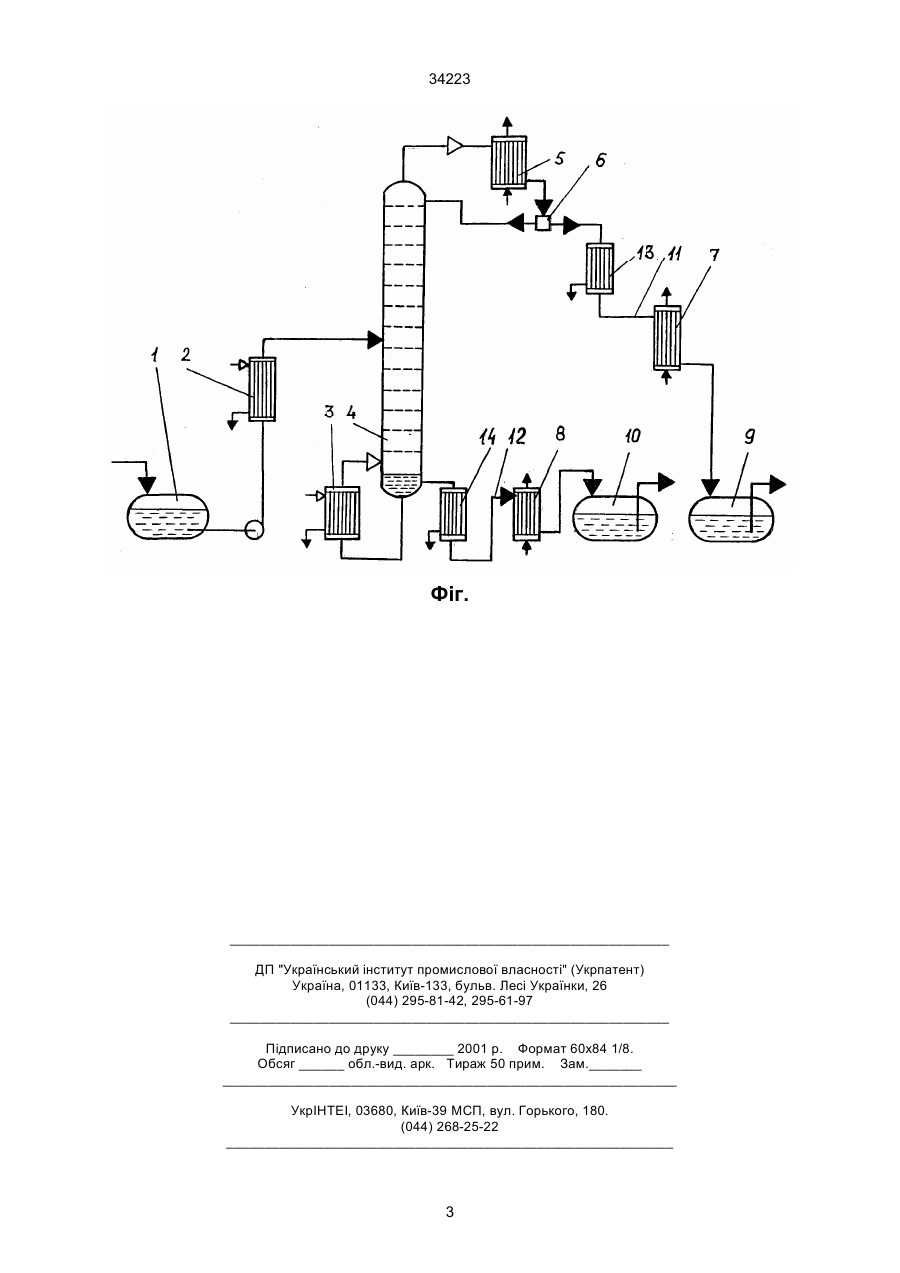

1. Ректифікаційна установка, що містить з'єднані між собою магістралями ємкість і підігрівач 34223 гаченого НКК і кубового залишку, збагаченого ВКК) з'являється можливість одержання практично чистих НКК та (або) ВКК. Так, у випадку розділення суміші етиловий спирт - вода можна одержати не тільки ректифікат - дистилят із вмістом спирту до 95,6 % мас., але й практично чистий (абсолютний) спирт. За необхідності встановлений мембранний апарат можна просто відключити, і тоді ця ректифікаційна установка набуває своєї традиційної форми. Встановлення первопораційного мембранного апарата на вході в холодильник дистиляту та (або) на вході в холодильник кубового залишку збільшує як продуктивність, так і розділювану спроможність мембранного апарата через те, що в останній надходить ще гарячий потік, що піддається розділенню, і тільки на виході з апарата цей потік охолоджується і потрапляє у відповідний збірник. Тобто ця відмітна ознака винаходу збільшує рушійну силу процесу й покращує селективні властивості мембран. Суть винаходу пояснюється кресленням, на якому зображено схему ректифікаційної установки (фіг.). Ректифікаційна установка містить ємкість 1 і підігрівач 2 вихідної рідкої суміші, куб-кип'ятильник 3, ректифікаційну колону 4, дефлегматор 5, подільник конденсату 6, холодильники 7 і 8 та збірники 9 і 10 дистиляту й кубового залишку відповідно, а також магістралі дистиляту 11 і кубового залишку 12 (від подільника конденсату 6 до збірника дистиляту 9 і від ректифікаційної колони 4 до збірника кубового залишку 10 відповідно). На вході в холодильник дистиляту 7 встановлено первопораційний мембранний апарат 13, а на вході в холодильник кубового залишку 8 - первопораційний мембранний апарат 14, при цьому можуть бути встановлені як обидва мембранні апарати 13 і 14 одночасно, так і окремий апарат - 13 або 14 (залежно від властивостей компонентів розділюваної суміші). Установка працює у такий спосіб. Вихідна суміш, що підлягає розділенню, з ємкості 1 надходить у підігрівач 2, де вона нагрівається до температури кипіння, після чого потрапляє на живильну тарілку ректифікаційної колони і стікає в її кубову частину. Пара, утворена при кипінні кубової рідини в кубі-кип'ятильнику 3 і насичена ВКК, надходить під нижню тарілку й підіймається по ректифікаційній колоні 4. На виході з верхньої частини колони 4 пара, насичена НКК, після конденсації в дефлегматорі 5 у подільнику конденсату 6 поділяється на два потоки: один у вигляді флегми зрошує верхню частину ректифікаційної колони 4, а другий – дистилят потрапляє в магістраль дистиляту 11. З нижньої частини колони 4 у магістраль кубового залишку 12 безперервно відводиться кубовий залишок. Після цього дистилят та (або) кубовий залишок потрапляють відповідно у первопораційний мембранний апарат 13 та (або) первопораційний мембранний апарат 14. Внаслідок селективних властивостей матеріалу мембран один з компонентів рідкої суміші проникає крізь стінки цих мембран і практично в чистому вигляді відводиться за межі відповідного мембранного апарата. При цьому як матеріал мембран доцільно вибирати такий матеріал, який є проникним для компонента, якого більше в рідині, що стикається з мембраною (так, для дистиляту це НКК, а для кубового залишку - ВКК). Після мембранного апарата 13 або 14 відповідний потік знижує свою температуру в холодильнику дистиляту 7 або холодильнику кубового залишку 8 і накопичується в збірнику 9 або 10. Застосування пропонованого винаходу значно покращить технологічні можливості традиційних ректифікаційних установок. 2 34223 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
