Пристрій для приготування сумішей

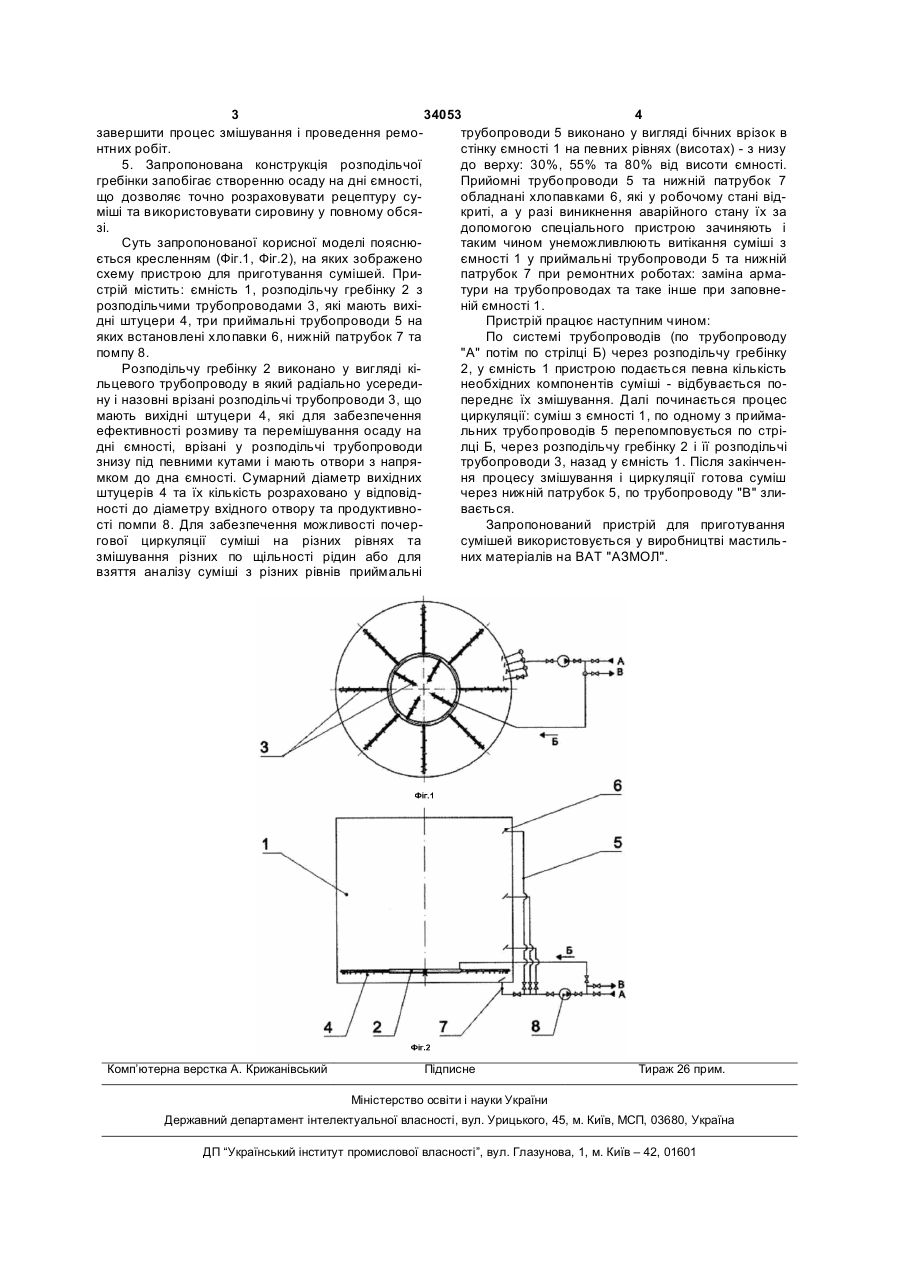

Пристрій для приготування сумішей, що містить ємність та перемішуючий пристрій, який відрізняється тим, що перемішуючий пристрій виконано у вигляді ємності, в якій встановлено розподільчу гребінку у вигляді трубчастого кільця від якого радіально - усередину та назовні відходять розподільчі трубопроводи з вихідними штуцерами та до якої приєднано нижній патрубок, помпу і приймальні трубопроводи, що врізані у стінку ємності на певних висотах, а їх кінцівки обладнані хлопавками. (19) (21) u200802605 (22) 28.02.2008 (24) 25.07.2008 (46) 25.07.2008, Бюл.№ 14, 2008 р. (72) БУРДУН СЕРГІЙ ВІКТОРОВИЧ, UA, ДУБЯГА ВАЛЕРІЙ АНАТОЛІЙОВИЧ, UA, КРАВЧЕНКО ОЛЬГА ВІКТОРІВНА, UA, МЕЖУЄВ МИКОЛА ПАВЛОВИЧ, UA, НИКИФОРОВА ЛАРИСА СЕРГІЇВНА, UA, ТАРАСЕНКО МИХАЙЛО ВІКТОРОВИЧ, UA, ТИХОМИРОВ ОЛЕКСАНДР ГЕННАДІЙОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "АЗОВСЬКІ МАСТИЛА І ОЛИВИ", UA 3 34053 4 трубопроводи 5 виконано у вигляді бічних врізок в завершити процес змішування і проведення ремостінку ємності 1 на певних рівнях (висотах) - з низу нтних робіт. до верху: 30%, 55% та 80% від висоти ємності. 5. Запропонована конструкція розподільчої Прийомні трубопроводи 5 та нижній патрубок 7 гребінки запобігає створенню осаду на дні ємності, обладнані хлопавками 6, які у робочому стані відщо дозволяє точно розраховувати рецептуру сукриті, а у разі виникнення аварійного стану їх за міші та використовувати сировину у повному обсядопомогою спеціального пристрою зачиняють і зі. таким чином унеможливлюють витікання суміші з Суть запропонованої корисної моделі пояснюємності 1 у приймальні трубопроводи 5 та нижній ється кресленням (Фіг.1, Фіг.2), на яких зображено патрубок 7 при ремонтних роботах: заміна армасхему пристрою для приготування сумішей. Притури на трубопроводах та таке інше при заповнестрій містить: ємність 1, розподільчу гребінку 2 з ній ємності 1. розподільчими трубопроводами 3, які мають вихіПристрій працює наступним чином: дні штуцери 4, три приймальні трубопроводи 5 на По системі трубопроводів (по трубопроводу яких встановлені хлопавки 6, нижній патрубок 7 та "А" потім по стрілці Б) через розподільчу гребінку помпу 8. 2, у ємність 1 пристрою подається певна кількість Розподільчу гребінку 2 виконано у вигляді кінеобхідних компонентів суміші - відбувається польцевого трубопроводу в який радіально усередипереднє їх змішування. Далі починається процес ну і назовні врізані розподільчі трубопроводи 3, що циркуляції: суміш з ємності 1, по одному з приймамають вихідні штуцери 4, які для забезпечення льних трубопроводів 5 перепомповується по стріефективності розмиву та перемішування осаду на лці Б, через розподільчу гребінку 2 і її розподільчі дні ємності, врізані у розподільчі трубопроводи трубопроводи 3, назад у ємність 1. Після закінчензнизу під певними кутами і мають отвори з напряня процесу змішування і циркуляції готова суміш мком до дна ємності. Сумарний діаметр вихідних через нижній патрубок 5, по трубопроводу "В" злиштуцерів 4 та їх кількість розраховано у відповідвається. ності до діаметру вхідного отвору та продуктивноЗапропонований пристрій для приготування сті помпи 8. Для забезпечення можливості почерсумішей використовується у виробництві мастильгової циркуляції суміші на різних рівнях та них матеріалів на ВАТ "АЗМОЛ". змішування різних по щільності рідин або для взяття аналізу суміші з різних рівнів приймальні Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
