Спосіб заміру кута між двома суміжними полицями профілю прямокутних труб
Номер патенту: 34112
Опубліковано: 25.07.2008
Автори: Парфенюк Валерій Євтіхієвич, Лариков Володимир Васильович, Ладиженський Петро Дмитрович, Білий Олександр Андрійович, Фурманов Валерій Борисович, Шапіро Ілля Аронович
Формула / Реферат
1. Спосіб заміру кута між двома суміжними полицями профілю прямокутних труб, що включає його замір кутоміром, кожну напрямну якого розташовують на відповідній полиці профілю, який відрізняється тим, що положення кожної напрямної на полиці визначають позицією двох упорів, встановлених на полиці поблизу межі переходу полиці в кути профілю, що примикають до неї, а напрямні додатково обладнані планкою зі шкалою, встановленою з можливістю переміщування вздовж напрямної, причому планка притиснута до полиці.
2. Спосіб за п. 1, який відрізняється тим, що упори встановлені з можливістю зміни відстані між ними.
Текст

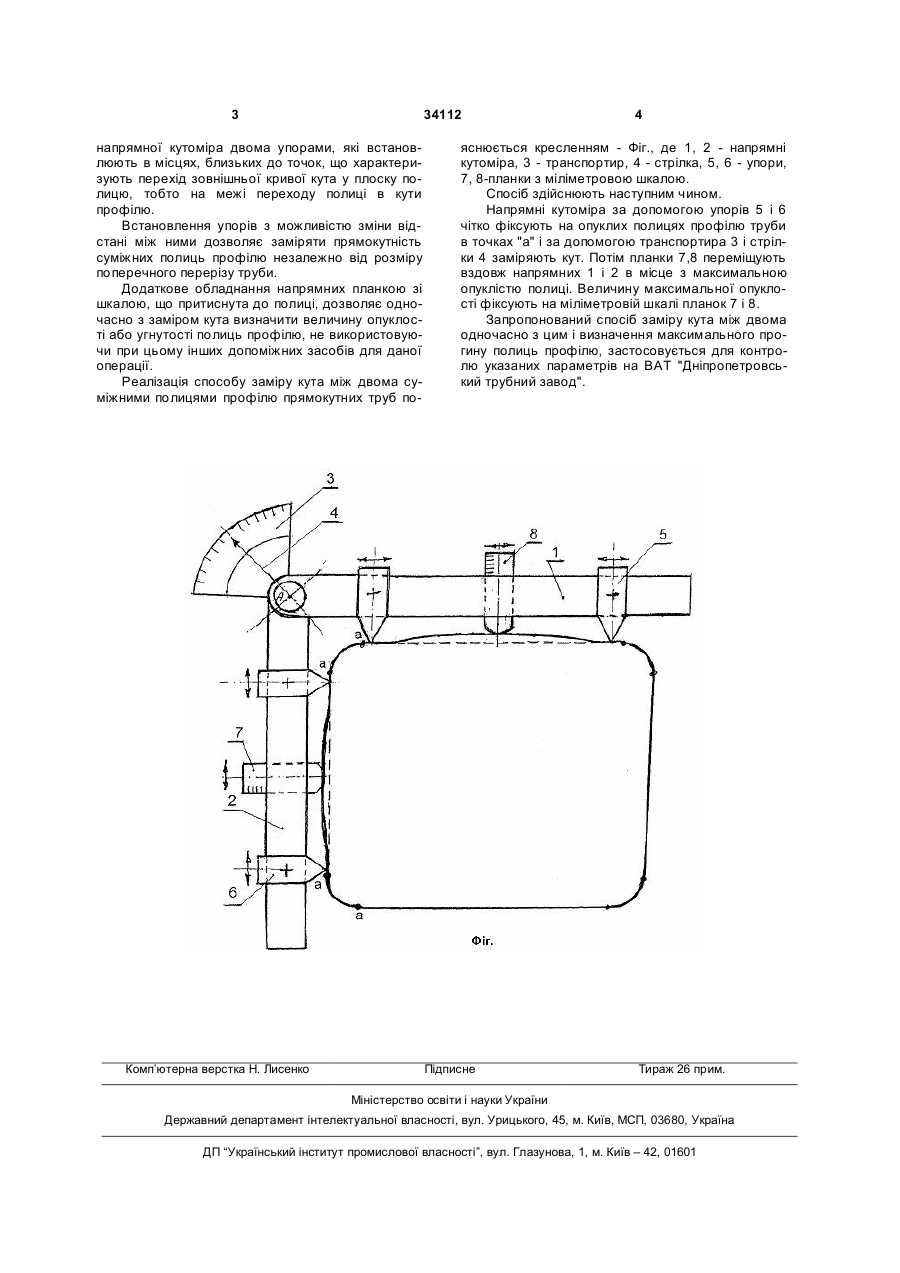

1. Спосіб заміру кута між двома суміжними полицями профілю прямокутних труб, що включає 3 34112 напрямної кутоміра двома упорами, які встановлюють в місцях, близьких до точок, що характеризують перехід зовнішньої кривої кута у плоску полицю, тобто на межі переходу полиці в кути профілю. Встановлення упорів з можливістю зміни відстані між ними дозволяє заміряти прямокутність суміжних полиць профілю незалежно від розміру поперечного перерізу труби. Додаткове обладнання напрямних планкою зі шкалою, що притиснута до полиці, дозволяє одночасно з заміром кута визначити величину опуклості або угнутості полиць профілю, не використовуючи при цьому інших допоміжних засобів для даної операції. Реалізація способу заміру кута між двома суміжними полицями профілю прямокутних труб по Комп’ютерна верстка Н. Лисенко 4 яснюється кресленням - Фіг., де 1, 2 - напрямні кутоміра, 3 - транспортир, 4 - стрілка, 5, 6 - упори, 7, 8-планки з міліметровою шкалою. Спосіб здійснюють наступним чином. Напрямні кутоміра за допомогою упорів 5 і 6 чітко фіксують на опуклих полицях профілю труби в точках "а" і за допомогою транспортира 3 і стрілки 4 заміряють кут. Потім планки 7,8 переміщують вздовж напрямних 1 і 2 в місце з максимальною опуклістю полиці. Величину максимальної опуклості фіксують на міліметровій шкалі планок 7 і 8. Запропонований спосіб заміру кута між двома одночасно з цим і визначення максимального прогину полиць профілю, застосовується для контролю указаних параметрів на ВАТ "Дніпропетровський трубний завод". Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for measurement of angle between two neighboring shelves of profile of rectangular tubes
Автори англійськоюShapiro Illia Aronovych, Larykov Volodymyr Vasyliovych, Furmanov Valerii Borysovych, Ladyzhenskyi Petro Dmytrovych, Bilyi Oleksandr Andriiovych, Parfeniuk Valerii Yevtikhievych
Назва патенту російськоюСпособ замера угла между двумя соседними полками профиля прямоугольных труб
Автори російськоюШапиро Илья Аронович, Лариков Владимир Васильевич, Фурманов Валерий Борисович, Ладыженский Петр Дмитриевич, Билый Александр Андреевич, Парфенюк Валерий Евтихиевич
МПК / Мітки
Мітки: суміжними, спосіб, труб, двома, прямокутних, кута, полицями, профілю, заміру
Код посилання
<a href="https://ua.patents.su/2-34112-sposib-zamiru-kuta-mizh-dvoma-sumizhnimi-policyami-profilyu-pryamokutnikh-trub.html" target="_blank" rel="follow" title="База патентів України">Спосіб заміру кута між двома суміжними полицями профілю прямокутних труб</a>
