Пристрій для заміру величини кута криволінійної осі

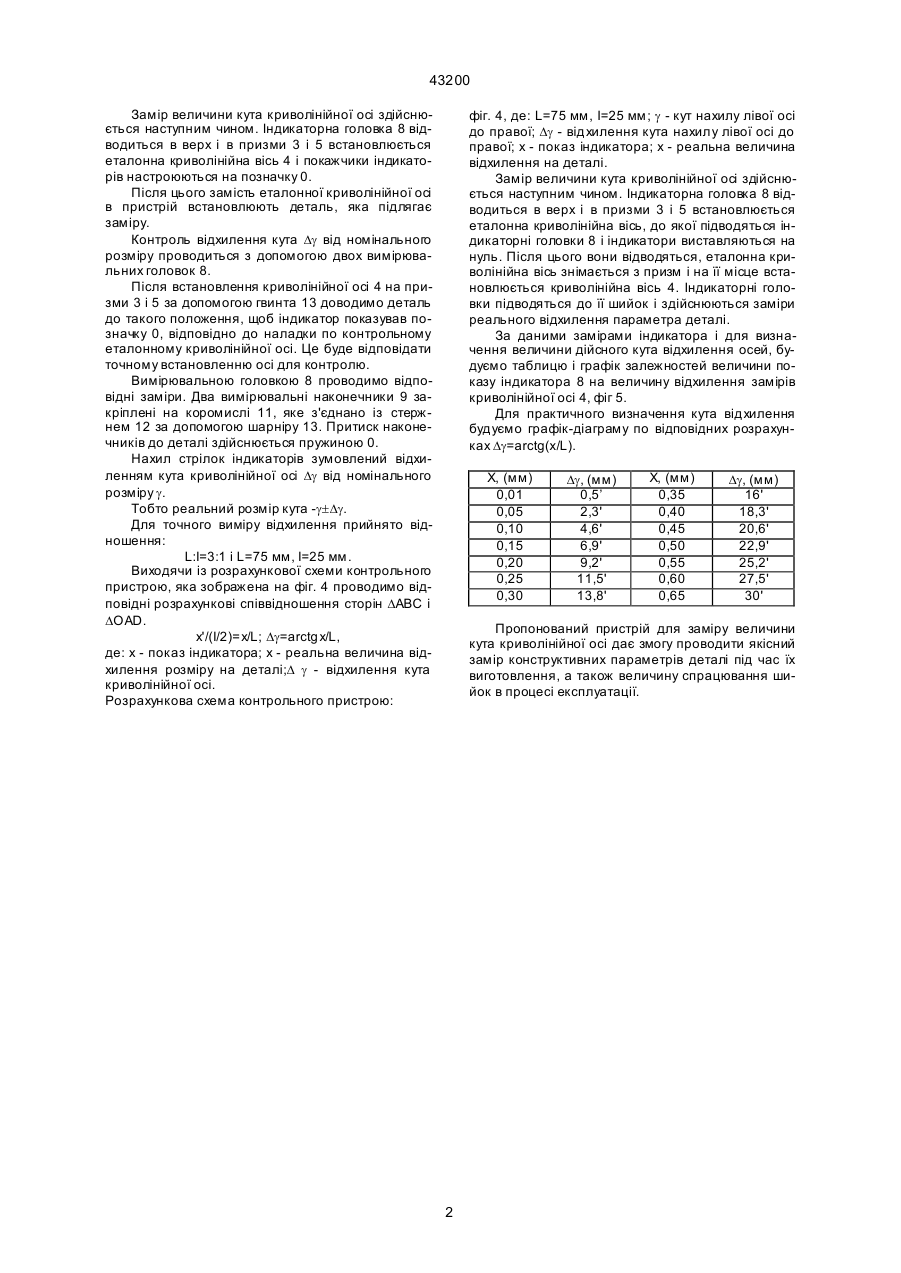

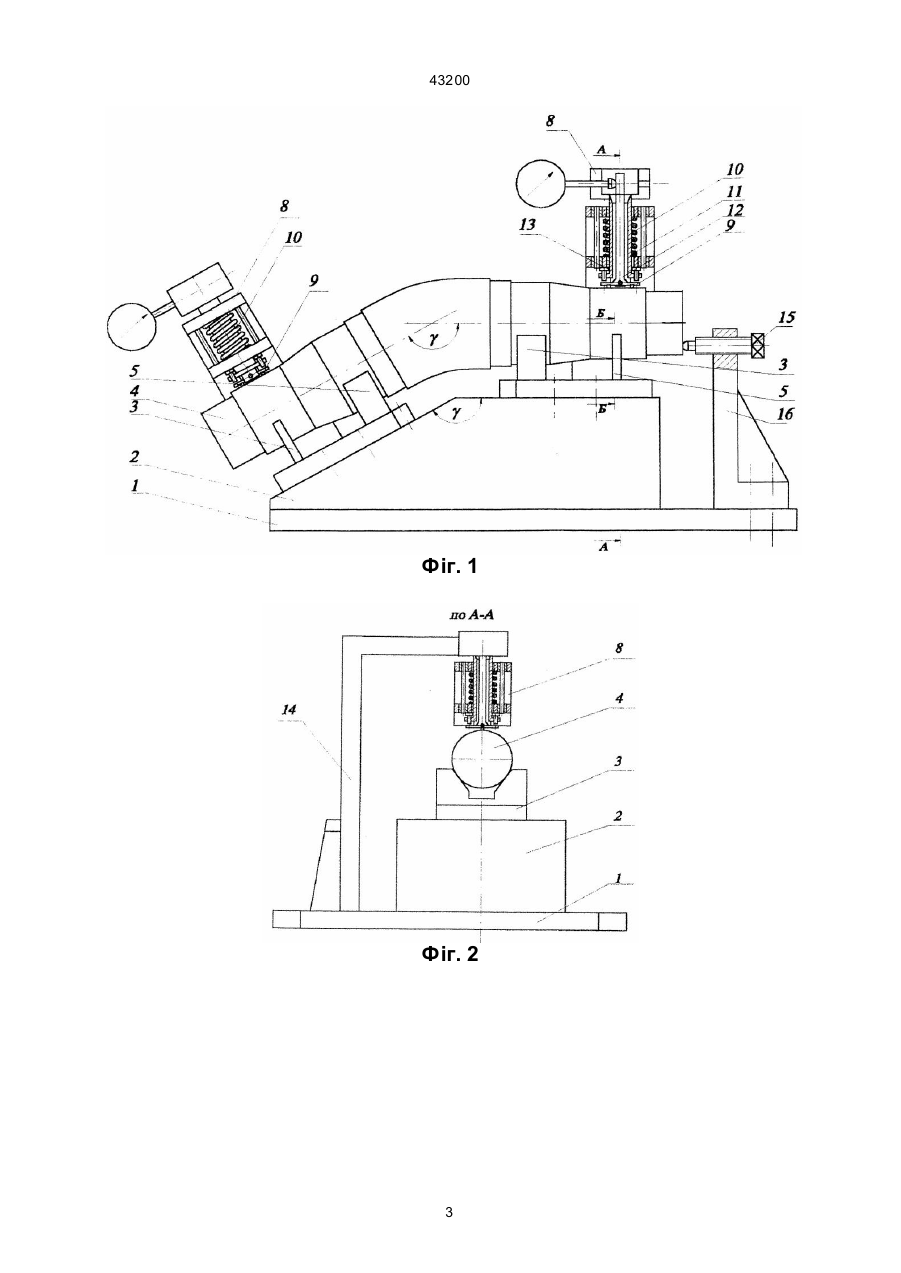

Пристрій для заміру величини кута криволінійної oci однієї шийки відносно іншої, який виконаний у вигляді установних i базових елементів, які встановлені на плиті, i індикаторних головок, який відрізняється тим, що установні елементи виконані у вигляді ідентичних здвоєних призм, розміщених з двох кінців шийок криволінійної oci, які жорстко закріплені на кутовій підставці, з кутом нахилу твірних, piвним куту нахилу шийок криволінійної oci i двох індикаторних головок. (19) (21) 2001042262 (22) 05.04.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Гупка Богдан Васильович, Стойко Ігор Іванович, Гевко Іван Богданович (73) ТЕРНОПІЛЬСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАН А ПУЛЮЯ, U A 43200 фіг. 4, де: L=75 мм, І=25 мм; g - кут нахилу лівої осі до правої; Dg - відхилення кута нахилу лівої осі до правої; х - показ індикатора; х - реальна величина відхилення на деталі. Замір величини кута криволінійної осі здійснюється наступним чином. Індикаторна головка 8 відводиться в верх і в призми 3 і 5 встановлюється еталонна криволінійна вісь, до якої підводяться індикаторні головки 8 і індикатори виставляються на нуль. Після цього вони відводяться, еталонна криволінійна вісь знімається з призм і на її місце встановлюється криволінійна вісь 4. Індикаторні головки підводяться до її шийок і здійснюються заміри реального відхилення параметра деталі. За даними замірами індикатора і для визначення величини дійсного кута відхилення осей, будуємо таблицю і графік залежностей величини показу індикатора 8 на величину відхилення замірів криволінійної осі 4, фіг 5. Для практичного визначення кута відхилення будуємо графік-діаграму по відповідних розрахунках Dg=arctg(x/L). Замір величини кута криволінійної осі здійснюється наступним чином. Індикаторна головка 8 відводиться в верх і в призми 3 і 5 встановлюється еталонна криволінійна вісь 4 і покажчики індикаторів настроюються на позначку 0. Після цього замість еталонної криволінійної осі в пристрій встановлюють деталь, яка підлягає заміру. Контроль відхилення кута Dg від номінального розміру проводиться з допомогою двох вимірювальних головок 8. Після встановлення криволінійної осі 4 на призми 3 і 5 за допомогою гвинта 13 доводимо деталь до такого положення, щоб індикатор показував позначку 0, відповідно до наладки по контрольному еталонному криволінійної осі. Це буде відповідати точному встановленню осі для контролю. Вимірювальною головкою 8 проводимо відповідні заміри. Два вимірювальні наконечники 9 закріплені на коромислі 11, яке з'єднано із стержнем 12 за допомогою шарніру 13. Притиск наконечників до деталі здійснюється пружиною 0. Нахил стрілок індикаторів зумовлений відхиленням кута криволінійної осі Dg від номінального розміру g. Тобто реальний розмір кута -g±Dg. Для точного виміру відхилення прийнято відношення: L:I=3:1 і L=75 мм, І=25 мм. Виходячи із розрахункової схеми контрольного пристрою, яка зображена на фіг. 4 проводимо відповідні розрахункові співвідношення сторін DАВС і DOAD. x'/(I/2)=x/L; Dg=arctg x/L, де: х - показ індикатора; х - реальна величина відхилення розміру на деталі;D g - відхилення кута криволінійної осі. Розрахункова схема контрольного пристрою: Х, (мм) 0,01 0,05 0,10 0,15 0,20 0,25 0,30 Dg, (мм) 0,5’ 2,3' 4,6' 6,9' 9,2' 11,5' 13,8' X, (мм) 0,35 0,40 0,45 0,50 0,55 0,60 0,65 Dg, (мм) 16' 18,3' 20,6' 22,9' 25,2' 27,5' 30' Пропонований пристрій для заміру величини кута криволінійної осі дає змогу проводити якісний замір конструктивних параметрів деталі під час їх виготовлення, а також величину спрацювання шийок в процесі експлуатації. 2 43200 Фіг. 1 Фіг. 2 3 43200 Фіг. 3 Фіг. 4 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
