Спосіб випробування труб прямокутного і квадратного профілю

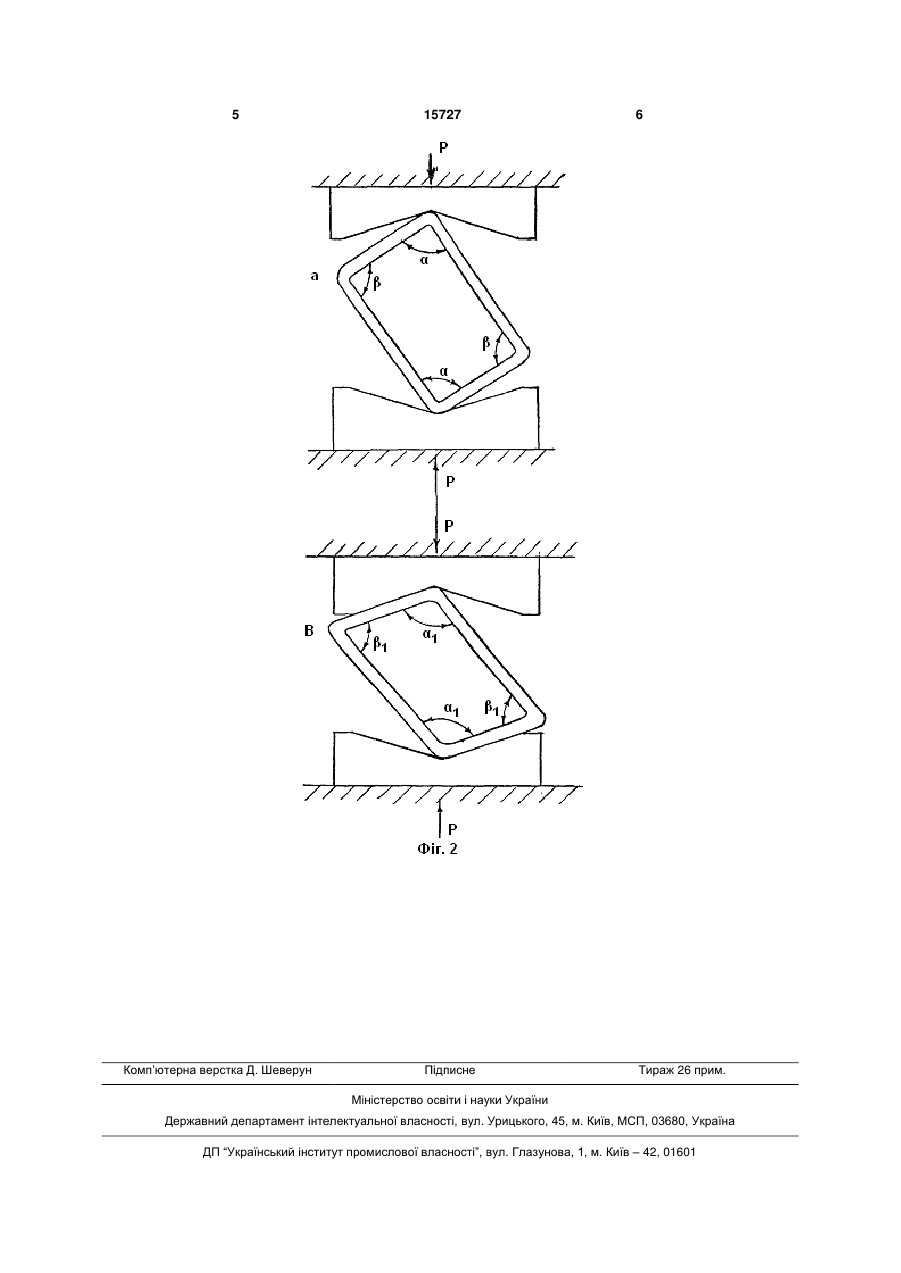

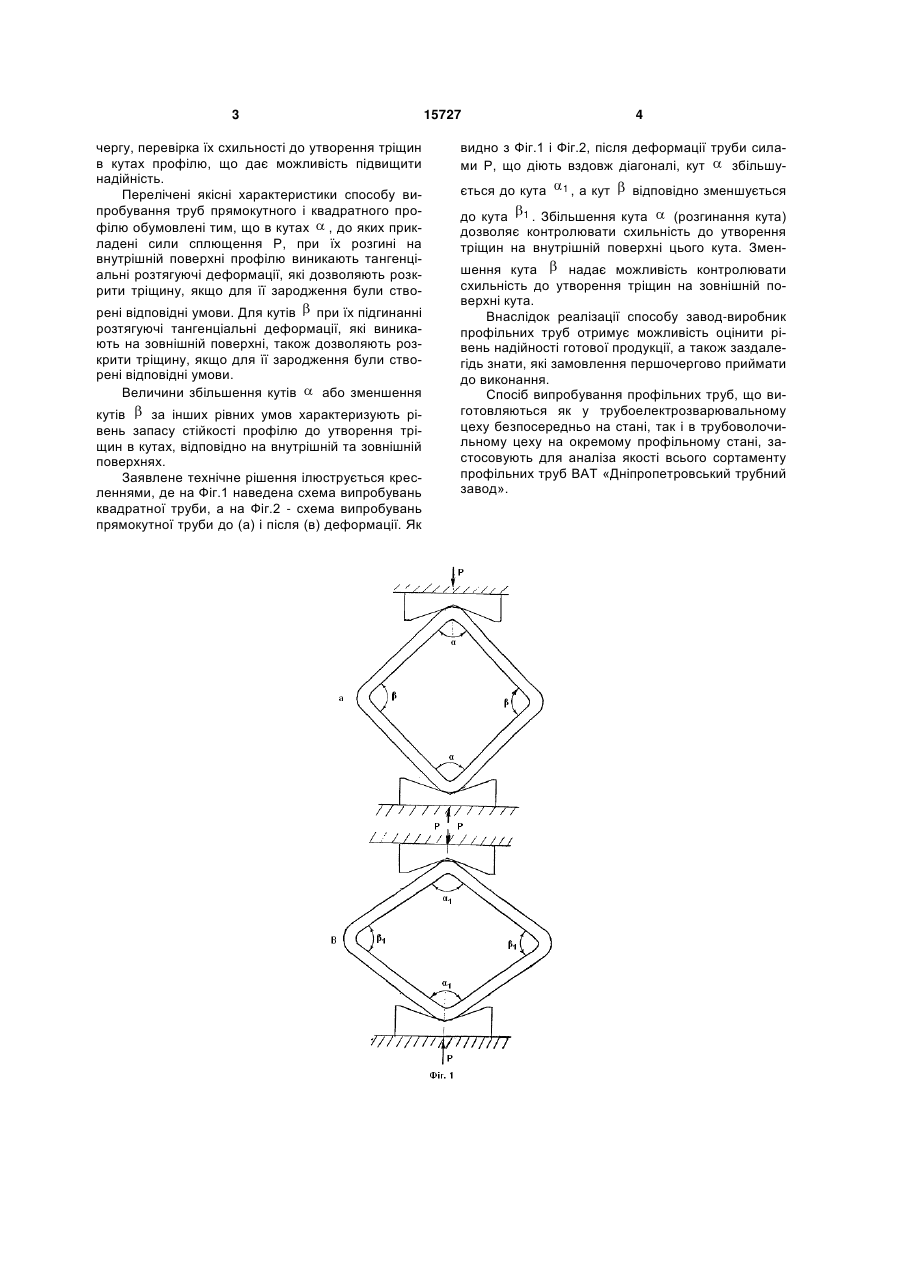

Спосіб випробування труб прямокутного і квадратного профілю, що включає сплющування труб, який відрізняється тим, що сплющування здійснюють зосередженими силами, які діють назустріч одна одній та прикладені вздовж діагоналі прямокутного або квадратного профілю труби. (19) (21) u200600257 (22) 11.01.2006 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Шапіро Ілля Аронович, Фурманов Валерій Борисович (73) Шапіро Ілля Аронович, Фурманов Валерій Борисович 3 чергу, перевірка їх схильності до утворення тріщин в кутах профілю, що дає можливість підвищити надійність. Перелічені якісні характеристики способу випробування труб прямокутного і квадратного профілю обумовлені тим, що в кутах , до яких прикладені сили сплющення Р, при їх розгині на внутрішній поверхні профілю виникають тангенціальні розтягуючі деформації, які дозволяють розкрити тріщину, якщо для її зародження були створені відповідні умови. Для кутів при їх підгинанні розтягуючі тангенціальні деформації, які виникають на зовнішній поверхні, також дозволяють розкрити тріщину, якщо для її зародження були створені відповідні умови. Величини збільшення кутів або зменшення кутів за інших рівних умов характеризують рівень запасу стійкості профілю до утворення тріщин в кутах, відповідно на внутрішній та зовнішній поверхнях. Заявлене технічне рішення ілюструється кресленнями, де на Фіг.1 наведена схема випробувань квадратної труби, а на Фіг.2 - схема випробувань прямокутної труби до (а) і після (в) деформації. Як 15727 4 видно з Фіг.1 і Фіг.2, після деформації труби силами Р, що діють вздовж діагоналі, кут збільшується до кута 1, а кут відповідно зменшується до кута 1 . Збільшення кута (розгинання кута) дозволяє контролювати схильність до утворення тріщин на внутрішній поверхні цього кута. Зменшення кута надає можливість контролювати схильність до утворення тріщин на зовнішній поверхні кута. Внаслідок реалізації способу завод-виробник профільних труб отримує можливість оцінити рівень надійності готової продукції, а також заздалегідь знати, які замовлення першочергово приймати до виконання. Спосіб випробування профільних труб, що виготовляються як у трубоелектрозварювальному цеху безпосередньо на стані, так і в трубоволочильному цеху на окремому профільному стані, застосовують для аналіза якості всього сортаменту профільних труб ВАТ «Дніпропетровський трубний завод». 5 Комп’ютерна верстка Д. Шеверун 15727 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
