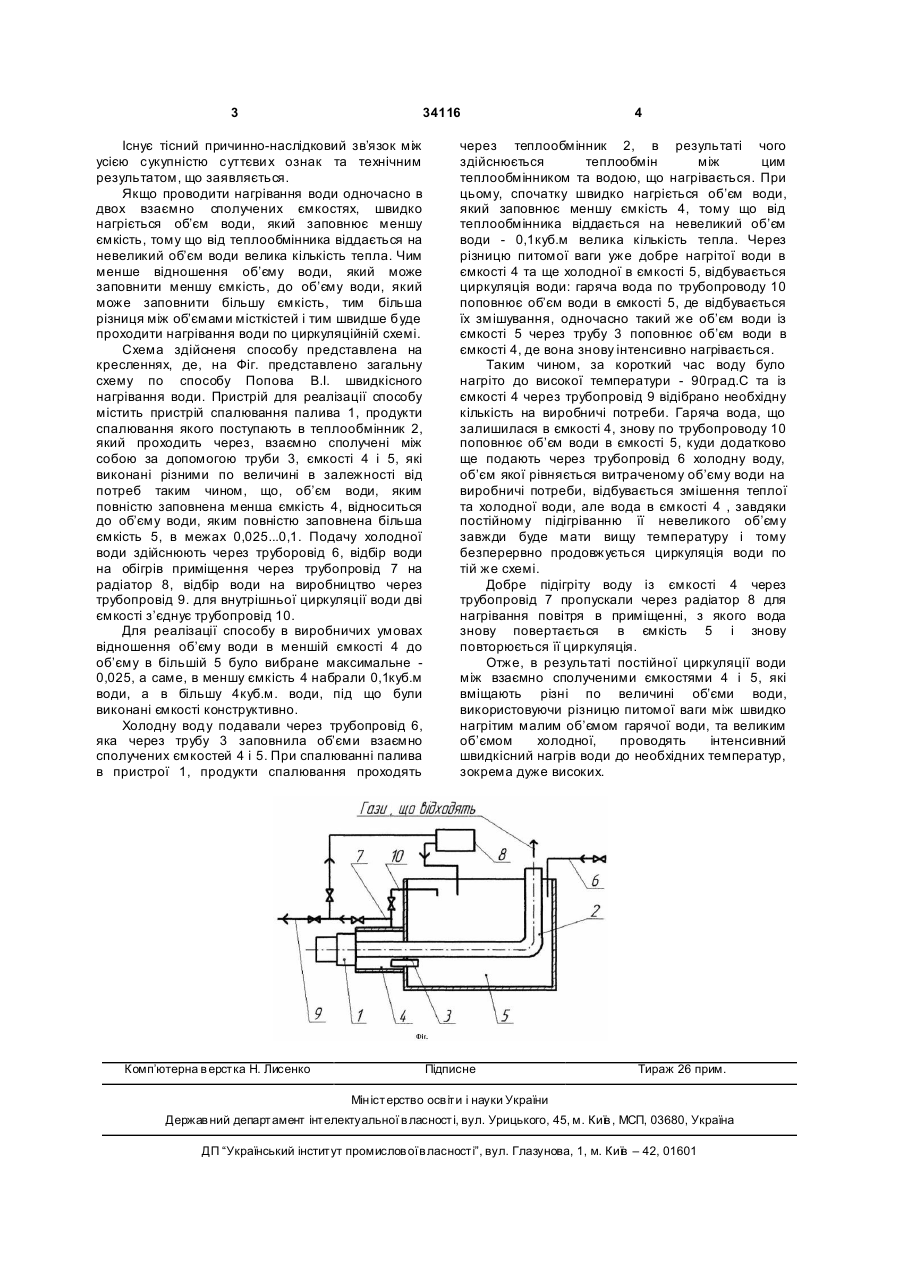

Спосіб швидкісного нагрівання води шляхом спалювання палива та здійснення теплового обміну між нагрітими продуктами спалювання, 3 34116 Існує тісний причинно-наслідковий зв’язок між усією сукупністю суттєви х ознак та технічним результатом, що заявляється. Якщо проводити нагрівання води одночасно в двох взаємно сполучених ємкостях, швидко нагріється об’єм води, який заповнює меншу ємкість, тому що від теплообмінника віддається на невеликий об’єм води велика кількість тепла. Чим менше відношення об’єму води, який може заповнити меншу ємкість, до об’єму води, який може заповнити більшу ємкість, тим більша різниця між об’ємами місткістей і тим швидше буде проходити нагрівання води по циркуляційній схемі. Схема здійсненя способу представлена на кресленнях, де, на Фіг. представлено загальну схему по способу Попова В.І. швидкісного нагрівання води. Пристрій для реалізації способу містить пристрій спалювання палива 1, продукти спалювання якого поступають в теплообмінник 2, який проходить через, взаємно сполучені між собою за допомогою труби 3, ємкості 4 і 5, які виконані різними по величині в залежності від потреб таким чином, що, об’єм води, яким повністю заповнена менша ємкість 4, відноситься до об’єму води, яким повністю заповнена більша ємкість 5, в межах 0,025...0,1. Подачу холодної води здійснюють через труборовід 6, відбір води на обігрів приміщення через трубопровід 7 на радіатор 8, відбір води на виробництво через трубопровід 9. для внутрішньої циркуляції води дві ємкості з’єднує трубопровід 10. Для реалізації способу в виробничих умовах відношення об’єму води в меншій ємкості 4 до об’єму в більшій 5 було вибране максимальне 0,025, а саме, в меншу ємкість 4 набрали 0,1куб.м води, а в більшу 4куб.м. води, під що були виконані ємкості конструктивно. Холодну воду подавали через трубопровід 6, яка через трубу 3 заповнила об’єми взаємно сполучених ємкостей 4 і 5. При спалюванні палива в пристрої 1, продукти спалювання проходять Комп’ютерна в ерстка Н. Лисенко 4 через теплообмінник 2, в результаті чого здійснюється теплообмін між цим теплообмінником та водою, що нагрівається. При цьому, спочатку швидко нагріється об’єм води, який заповнює меншу ємкість 4, тому що від теплообмінника віддається на невеликий об’єм води - 0,1куб.м велика кількість тепла. Через різницю питомої ваги уже добре нагрітої води в ємкості 4 та ще холодної в ємкості 5, відбувається циркуляція води: гаряча вода по трубопроводу 10 поповнює об’єм води в ємкості 5, де відбувається їх змішування, одночасно такий же об’єм води із ємкості 5 через трубу 3 поповнює об’єм води в ємкості 4, де вона знову інтенсивно нагрівається. Таким чином, за короткий час воду було нагріто до високої температури - 90град.С та із ємкості 4 через трубопровід 9 відібрано необхідну кількість на виробничі потреби. Гаряча вода, що залишилася в ємкості 4, знову по трубопроводу 10 поповнює об’єм води в ємкості 5, куди додатково ще подають через трубопровід 6 холодну воду, об’єм якої рівняється витраченому об’єму води на виробничі потреби, відбувається змішення теплої та холодної води, але вода в ємкості 4 , завдяки постійному підігріванню її невеликого об’єму завжди буде мати вищу температуру і тому безперервно продовжується циркуляція води по тій же схемі. Добре підігріту воду із ємкості 4 через трубопровід 7 пропускали через радіатор 8 для нагрівання повітря в приміщенні, з якого вода знову повертається в ємкість 5 і знову повторюється її циркуляція. Отже, в результаті постійної циркуляції води між взаємно сполученими ємкостями 4 і 5, які вміщають різні по величині об’єми води, використовуючи різницю питомої ваги між швидко нагрітим малим об’ємом гарячої води, та великим об’ємом холодної, проводять інтенсивний швидкісний нагрів води до необхідних температур, зокрема дуже високих. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
