Автобалансуючий пристрій
Номер патенту: 34242
Опубліковано: 11.08.2008
Автори: Ткачук Віталій Павлович, Драч Ілона Володимирівна, Ройзман Вілен Петрович, Чоловський Роман Геннадійович
Формула / Реферат
Автобалансуючий пристрій, який виконаний у вигляді циліндричної камери, концентрично посадженої на ротор, частково заповненої рідиною, який відрізняється тим, що камера розділена перегородками в вертикальному напрямі, які утворюють декілька ізольованих камер.
Текст

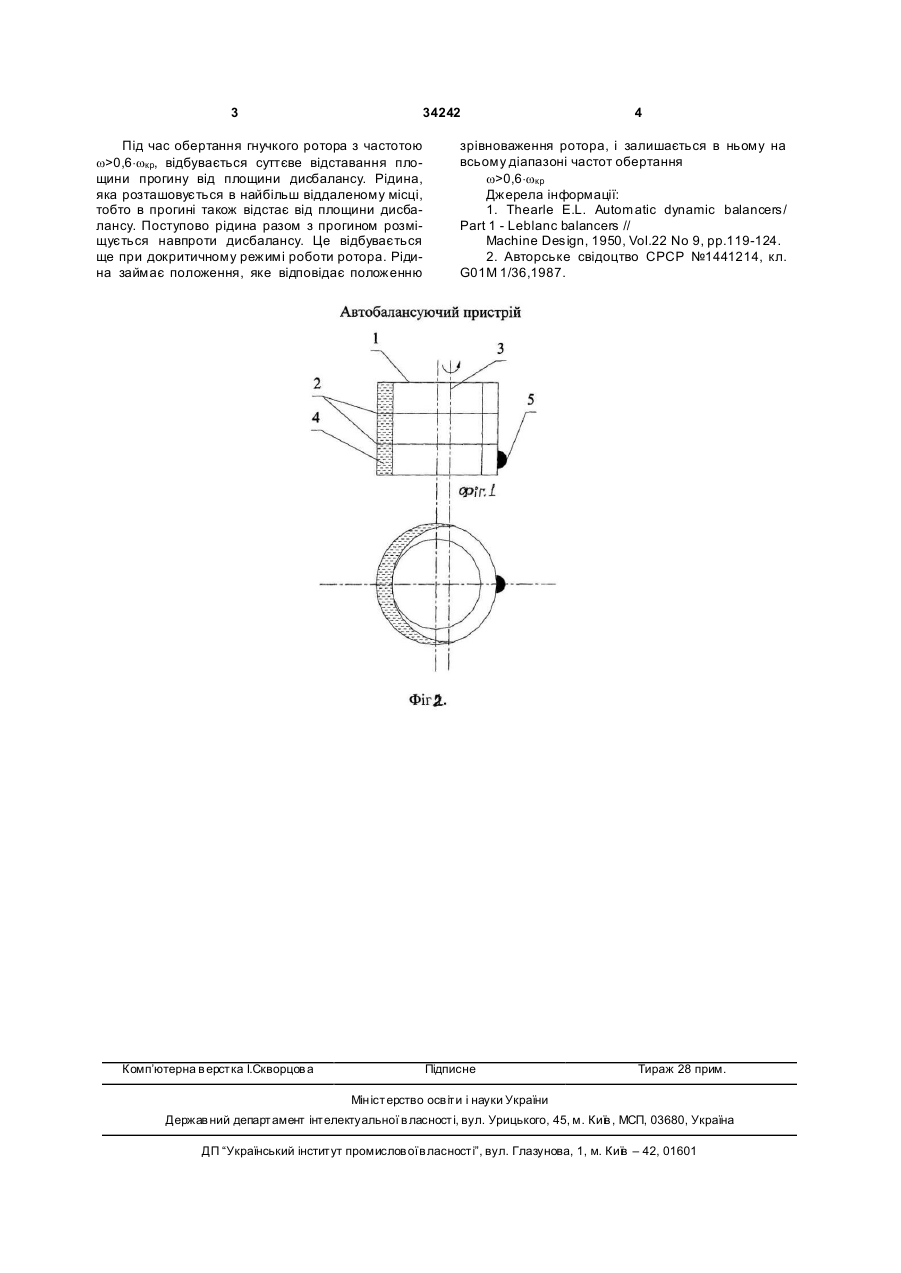

Автобалансуючий пристрій, який виконаний у вигляді циліндричної камери, концентрично посадженої на ротор, частково заповненої рідиною, який відрізняється тим, що камера розділена перегородками в вертикальному напрямі, які утворюють декілька ізольованих камер. (19) (21) u200714634 (22) 24.12.2007 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) РОЙЗМАН ВІЛЕН ПЕТРОВИЧ, U A, ТКАЧУК ВІТАЛІЙ ПАВЛОВИЧ, U A, ДРАЧ ІЛОН А ВОЛОДИМИРІВН А, UA, ЧОЛОВСЬКИЙ РОМАН ГЕННАДІЙОВИЧ, UA 3 34242 Під час обертання гнучкого ротора з частотою w>0,6×wкр, відбувається суттєве відставання площини прогину від площини дисбалансу. Рідина, яка розташовується в найбільш віддаленому місці, тобто в прогині також відстає від площини дисбалансу. Поступово рідина разом з прогином розміщується навпроти дисбалансу. Це відбувається ще при докритичному режимі роботи ротора. Рідина займає положення, яке відповідає положенню Комп’ютерна в ерстка І.Скворцов а 4 зрівноваження ротора, і залишається в ньому на всьому діапазоні частот обертання w>0,6×wкр Джерела інформації: 1. Thearle E.L. Automatic dynamic balancers/ Part 1 - Leblanc balancers // Machine Design, 1950, Vol.22 No 9, pp.119-124. 2. Авторське свідоцтво CPCP №1441214, кл. G01M 1/36,1987. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAuto-balancing device
Автори англійськоюRoyzman Vilen Petrovych, Tkachuk Vitalii Pavlovych, Drach Ilona Volodymyrivna, Cholovskyi Roman Hennadiiovych
Назва патенту російськоюАвтобалансирующее устройство
Автори російськоюРойзман Вилен Петрович, Ткачук Виталий Павлович, Драч Илона Владимировна, Чоловский Роман Геннадиевич
МПК / Мітки
МПК: G01M 1/36
Мітки: автобалансуючий, пристрій
