Спосіб термічної обробки молольних куль зі сталі
Формула / Реферат
Спосіб термічної обробки молольних куль зі сталі, що містить прокатування, післядеформаційне підстуджування на повітрі, гартування і самовідпуск, який відрізняється тим, що гартування починають виконувати після підстуджування на повітрі доевтектоїдної сталі при температурі від Аr3 до температури нижче Аr3 на 30°С, заевтектоїдної сталі - при температурі від Аr1 до температури нижче Аr1 на 30°С .
Текст

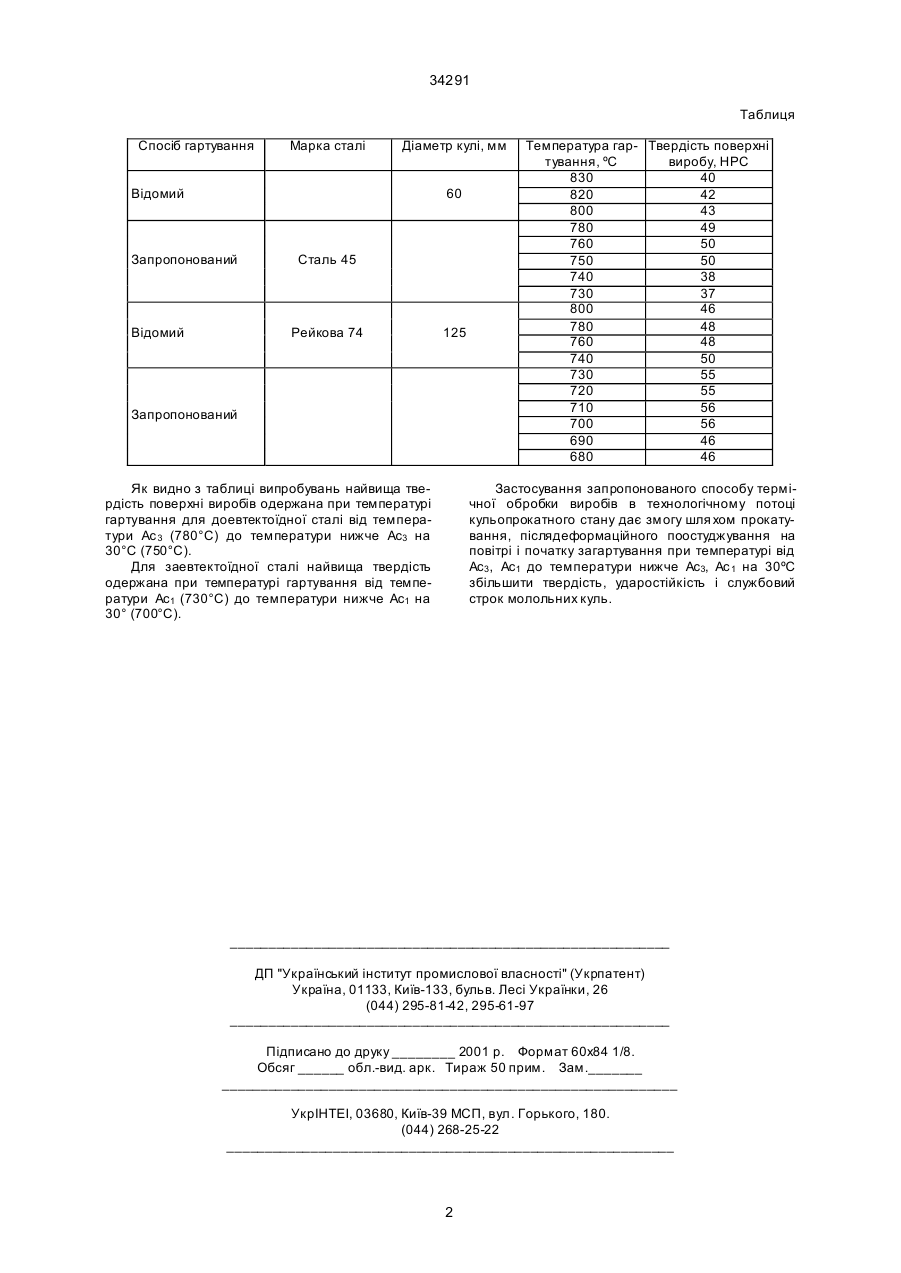

Спосіб термічної обробки виробів, що містить прокатування, післядеформаційне поостуджуван 34291 Таблиця Спосіб гартування Марка сталі Діаметр кулі, мм Відомий 60 Запропонований Відомий Сталь 45 Рейкова 74 125 Запропонований Як видно з таблиці випробувань найвища твердість поверхні виробів одержана при температурі гартування для доевтектоїдної сталі від температури Ас 3 (780°С) до температури нижче Ас3 на 30°С (750°С). Для заевтектоїдної сталі найвища твердість одержана при температурі гартування від температури Ас1 (730°С) до температури нижче Ac1 на 30° (700°С). Температура гар- Твердість поверхні тування, ºС виробу, НРС 830 40 820 42 800 43 780 49 760 50 750 50 740 38 730 37 800 46 780 48 760 48 740 50 730 55 720 55 710 56 700 56 690 46 680 46 Застосування запропонованого способу термічної обробки виробів в технологічному потоці кульопрокатного стану дає змогу шля хом прокатування, післядеформаційного поостуджування на повітрі і початку загартування при температурі від Ac3 , Ac1 до температури нижче Ac3, Aс 1 на 30ºС збільшити твердість, ударостійкість і службовий строк молольних куль. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюA process for the heat treatment of articles
Автори англійськоюZelikovych Oleksandr Yakovych
Назва патенту російськоюСпособ термической обработки изделий
Автори російськоюЗеликович Александр Яковлевич
МПК / Мітки
МПК: C21D 1/18, B21H 1/00, C21D 9/36
Мітки: термічної, куль, обробки, сталі, спосіб, молольних
Код посилання
<a href="https://ua.patents.su/2-34291-sposib-termichno-obrobki-mololnikh-kul-zi-stali.html" target="_blank" rel="follow" title="База патентів України">Спосіб термічної обробки молольних куль зі сталі</a>
Спосіб термічної обробки виробів
Номер патенту: 34291
Опубліковано: 15.02.2001
Автор: Зелікович Олександр Якович
МПК: B21H 1/00, C21D 1/18, C21D 9/36
Мітки: спосіб, термічної, виробів, обробки
Формула / Реферат:
Спосіб термічної обробки молольних куль зі сталі, що містить прокатування, післядеформаційне підстуджування на повітрі, гартування і самовідпуск, який відрізняється тим, що гартування починають виконувати після підстуджування на повітрі доевтектоїдної сталі при температурі від Аr3 до температури нижче Аr3 на 30°С, заевтектоїдної сталі - при температурі від Аr1 до температури нижче Аr1 на 30°С .
Спосіб термічної обробки сталі
Номер патенту: 57152
Опубліковано: 16.06.2003
Автор: КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ
МПК: C21D 1/78
Мітки: термічної, обробки, сталі, спосіб
Формула / Реферат:
Спосіб термічної обробки сталі, що включає проведення термоциклування, гартування і відпуск, який відрізняється тим, що термоциклування проводиться нагрівом сталі до температури вище точки Ас3 на 30...50°С і охолодженням нижче точки Аr3 на 30...50°С, а в подальшому здійснюють охолодження до температур 600, 400, 200°С і до кімнатної температури з нагрівом вище точки Ас3, на 30...50°С перед кожним із охолоджень, а потім виконують гартування...
Спосіб термічної обробки виробів
Номер патенту: 34833
Опубліковано: 15.03.2001
Автор: Зелікович Олександр Якович
МПК: C21D 9/36, B21H 1/00, C21D 1/84, C21D 1/18
Мітки: обробки, виробів, спосіб, термічної
Формула / Реферат:
Спосіб термічної обробки виробів, що містить прокатування, післядеформаційне підстуджування на повітрі, загартування і відпуск, який відрізняється тим, що підстуджування до температури загартування проводять протягом 105-600 с.
Спосіб термічної обробки виробів
Номер патенту: 40397
Опубліковано: 16.07.2001
Автори: Підплетний Володимир Іванович, Биков Леонід Всеволодович, Очкас Михайло Вітальйович, Зелікович Олександр Якович, Грімані Евген Вітальйович, Бардусов Віктор Миколайович
МПК: C21D 9/36
Мітки: обробки, виробів, термічної, спосіб
Формула / Реферат:
1. Спосіб термічної обробки виробів, що містить прокатування, гартування і відпуск (самовідпуск) в накопичувальній ємності з кришкою і завантажувальним отвором, який відрізняється тим, що накопичувальну ємність тримають накритою кришкою при завантаженні і витримці виробів.2. Спосіб по п. 1, який відрізняється тим, що завантажувальний отвір відкривають при завантаженні кожного виробу.
Спосіб хіміко-термічної обробки інструменту з швидкорізальної сталі
Номер патенту: 42541
Опубліковано: 15.10.2001
Автори: Бобіна Марина Миколаївна, Майборода Віктор Станіславович, Ульяненко Наталія Валентинівна
МПК: C23C 8/00, B24B 31/112
Мітки: спосіб, хіміко-термічної, швидкорізальної, обробки, інструменту, сталі
Формула / Реферат:
Спосіб хіміко-термічної обробки інструменту з швидкорізальної сталі, що включає нагрів та витримку інструменту у середовищі, що насичує, за яке використовують суміш щавлевокислого амонію та хлористого амонію при наступному співвідношенні компонентів, мас. %: щавлевокислий амоній - 98-99, хлористий амоній - 1-2, обробку холодом шляхом занурення в середовище, що охолоджує, який відрізняється тим, що перед нагрівом проводять активацію поверхні...
Попередній патент: Пристрій закривання посудини закупоренням
Наступний патент: Спосіб тестового визначення алюмінію /ііі/ у воді за допомогою індикаторного паперу
Випадковий патент: Формування електретного корундового шару на поверхні імплантата
