Автомат пакування сипких продуктів у готові пакети

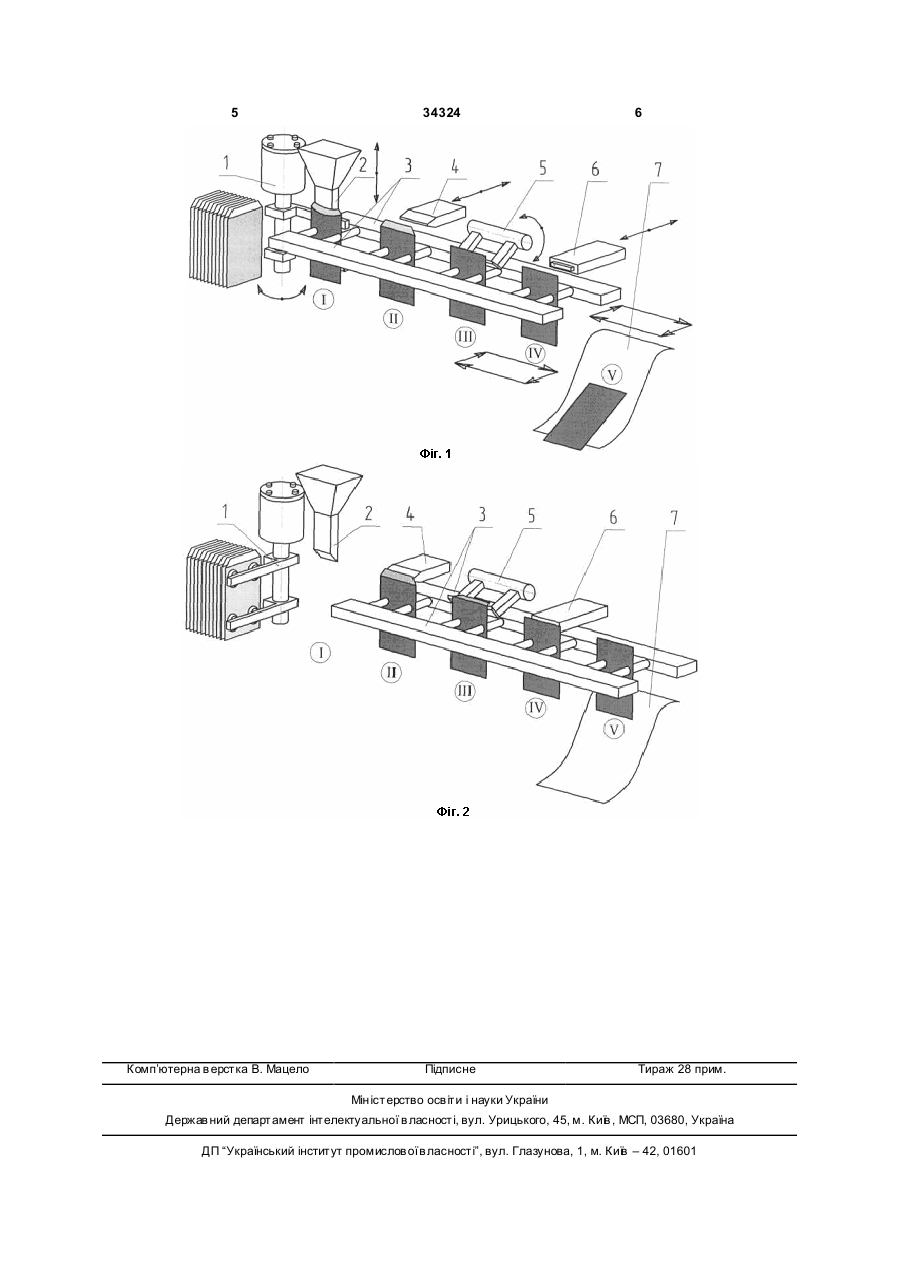

Автомат пакування сипких продуктів у готові пакети, що містить послідовно встановлені дозатор заповнення пакета сипким продуктом, механізми захоплення та перенесення пакетів у межах технологічних позицій, заклеювання і маркування, який відрізняється тим, що додатково містить поворотний механізм із вакуумними захоплювачами, встановлений перед дозатором заповнення пакета сипким продуктом, а механізм захоплення та перенесення пакетів виконаний у вигляді транспортуючих кареток зворотно-поступальної дії. (19) (21) u200802234 (22) 21.02.2008 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) ЯХИМОВИЧ СЕРГІЙ ВОЛОДИМИРОВИЧ, UA, ГАВРИЛЬЧЕНКО ОЛЕКСАНДР ВІТАЛІЙОВИЧ, UA, БОРОВЕЦЬ ВОЛОДИ МИР МИХАЙЛОВИЧ, U A, МЕЛЬНИЧУК ІГОР МИХАЙЛОВИЧ, UA, ГУРСЬКИЙ ВОЛОДИМИР МИКОЛАЙОВИЧ, U A (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", U A 3 34324 4 пакетів у вигляді транспортуючи х кареток 3 звороскають пакет і повертаються в попереднє (крайнє тно-поступальної дії, заклеювання у вигляді клеюліве) положення, де перша група пружних упорів чої головки 4 та пристрою загинання клапана патранспортуючої каретки 3 захоплює новий заповкета і його термічної фіксації 5, маркування у нений пакет, а друга група - пакет, який знаховигляді пристрою додаткової фіксації клапана та диться на позиції нанесення клею. Клеюча головка нанесення дати 6. Поворотний механізм із вакуум4 відходить у вихідне положення, вакуумні захопними захоплювачами 1 призначений для захоплювачі поворотного механізму 1 відключаються і лення готового пакета із магазину, його перенетранспортуючі каретки З переміщуються в праве сення, розкривання і утримання пакета для положення. Новий заповнений пакет попадає на заповнення пакета сипким продуктом, що здійснюпозицію нанесення клею, а пакет з уже нанесениється за допомогою дозатора заповнення пакета ми краплинами клею поступає на третю позицію сипким продуктом 2. Наступне захоплення і перезакривання клапана (поз. III), де спочатку відбуванесення пакетів у межах технологічних позицій ється його загинання, а потім термічна фіксація здійснюється за допомогою транспортуючих кареклею між двома нагрітими колодками. Зусилля ток 3. Для нанесення клею на поле клапана пезагинання клапана і стискання нагрівних колодок редбачена клеюча головка 4, а для запечатування регулюється пружинами. Після наступного циклу пакета - пристрій загинання клапана пакета і його переміщення транспортуючи х кареток 3 пакет із термічної фіксації 5. Для маркування заклеєного приклеєним клапаном попадає на четверту позипакета використовується пристрій додаткової фікцію нанесення дати (поз. IV), де він притискається сації клапана та нанесення дати 6. Для відведення до пружного упору підпружиненою планкою. Здійсзапечатаних пакетів використовується лоток 7. нюється додаткова фіксація заклеєного клапана У автоматі послідовно виконуються наступні пакета і через паз планки спеціальною головкою операції: І - захоплення пакета та його переміщенпроставляється дата або інша потрібна інформаня на позицію заповнення сипким продуктом і влація. сне сам процес заповнення, II - нанесення клею на У наступному циклі готовий пакет виноситься поле клапана пакета, III - загинання клапана пакена п'яту позицію (поз. V), що знаходиться за робота і його термічна фіксація, IV - додаткова фіксація чою зоною автомата і опиняється над відвідним клапана та нанесення дати або іншої потрібної лотком 7. Перед поверненням у ліве положення, інформації, V - відведення готового пакета. транспортуючі каретки 3 розходяться і пакет падає Запропонований автомат пакування сипких на відвідний лоток 7, по якому він переміщується в продуктів у го тові пакети відноситься до багатопоготову тар у або на робочий стіл для подальшого зиційних перервно-поточних пакувальних машин з групового упаковування. циклічними механізмами, де пакети періодично Контроль виконання технологічних операцій переміщуються з позиції на позицію, а під час їх може здійснюватися оптичними давачами. Зокрезупинок в даних позиціях здійснюються відповідні ма, у випадку відсутності пакета на позиції завантехнологічні операції. Принцип дії автомата полятаження вакуумні захоплювачі поворотного мехагає у наступному: вакуумними захоплювачами понізму 1 відключаються достроково, а також воротного механізму 1 (Фіг.2) порожній пакет з блокується заслінка відкривання дозатора заповкасети переноситься на позицію заповнення сипнення пакета сипким продуктом 2 (поз. І). За відсуким продуктом (поз. І), де клапан пакета опираєтьтності пакета на позиції нанесення клею (поз. II) ся об лійку дозатора заповнення пакета сипким порція клею не поступить в клеючу головку 4. продуктом 2 із наступною подачею повітря в пакет Остання позиція (поз. V) може бути оснащена дачерез неї. Таким чином здійснюється розкривання вачем рахування готової продукції. пакета. Далі в пакет заходить лійка дозатора запоТаким чином, усі пакети з касети один за одвнення пакета сипким продуктом 2, через яку заним послідовно проходять технологічні операції сипається потрібна кількість продукту. Вакуумні заповнення (поз. І), нанесення клею (поз. II), зазахоплювачі поворотного механізму 1 відключаклеювання (поз. III), датування (поз. IV), відведенються коли пакет затискається групою пружних ня (поз. V). упорів транспортуючи х кареток 3, які знаходяться Можливе також використання запропонованов крайньому лівому положенні. Захопивши пакет, го автомата пакування сипких продуктів у го тові транспортуючі каретки 3 переміщаються в крайнє пакети, які виготовлені з термопластичних матеріправе положення, одночасно переносячи заповнеалів із наступним їх заварюванням. ний пакет на позицію нанесення клею на поле клаАвтомат пакування сипких продуктів у готові пана пакета (поз. II), а вакуумні захоплювачі повопакети містить поворотний механізм із вакуумними ротного механізму 1 повертаються за наступним захоплювачами, що дозволяє сумістити технологіпорожнім пакетом. На цій позиції пакет затискачні операції захоплення готового пакета, його пеється між пружним нерухомим упором і спеціальренесення, розкривання і заповнення сипким проною клеючою головкою 4, через отвори якої на дуктом та за рахунок цього підвищити клапан пакета під тиском наносяться краплини продуктивність і зменшити габарити автомата. клею. Транспортуючі каретки 3 розходяться, відпу 5 Комп’ютерна в ерстка В. Мацело 34324 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
