Спосіб термомеханічної обробки маловуглецевої низьколегованої сталі

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 34358

Опубліковано: 11.08.2008

Автори: Дорожко Григорій Костянтинович, Карабаш Тетяна Борисівна

Завантажити PDF файл.

Формула / Реферат

Текст

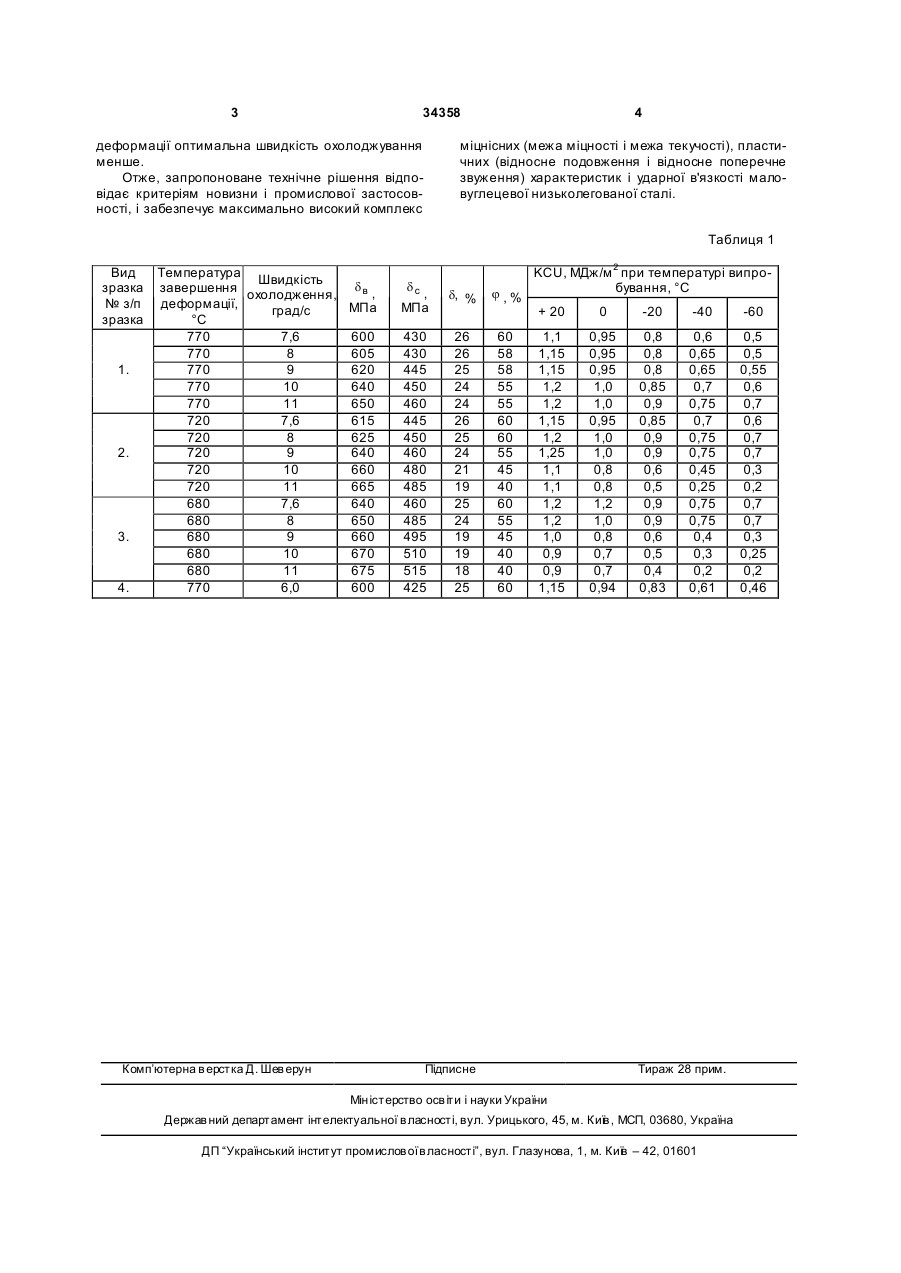

Спосіб термомеханічної обробки маловуглецевої низьколегованої сталі, що включає нагрів сляба, його пластичну деформацію із завершенням в міжкритичному інтервалі і подальше охолоджування, який відрізняється тим, що охолоджування ведуть із швидкістю 7,6-11 град/сек., причому, чим нижче температура завершення деформації, тим менше швидкість охолоджування. (19) (21) u200802717 (22) 03.03.2008 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) ДОРОЖКО ГРИГОРІЙ КОСТЯНТИНОВИЧ, UA, КАРАБАШ ТЕТЯН А БОРИСІВНА, U A (73) ПРИАЗОВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 3 34358 деформації оптимальна швидкість охолоджування менше. Отже, запропоноване технічне рішення відповідає критеріям новизни і промислової застосовності, і забезпечує максимально високий комплекс 4 міцнісних (межа міцності і межа текучості), пластичних (відносне подовження і відносне поперечне звуження) характеристик і ударної в'язкості маловуглецевої низьколегованої сталі. Таблиця 1 Вид зразка № з/п зразка 1. 2. 3. 4. Температура Швидкість завершення охолодження, d в , деформації, МПа град/с °С 770 7,6 600 770 8 605 770 9 620 770 10 640 770 11 650 720 7,6 615 720 8 625 720 9 640 720 10 660 720 11 665 680 7,6 640 680 8 650 680 9 660 680 10 670 680 11 675 770 6,0 600 Комп’ютерна в ерстка Д. Шев ерун dс , МПа d, % j,% 430 430 445 450 460 445 450 460 480 485 460 485 495 510 515 425 26 26 25 24 24 26 25 24 21 19 25 24 19 19 18 25 60 58 58 55 55 60 60 55 45 40 60 55 45 40 40 60 KCU, МДж/м 2 при температурі випробування, °С + 20 0 -20 -40 -60 1,1 1,15 1,15 1,2 1,2 1,15 1,2 1,25 1,1 1,1 1,2 1,2 1,0 0,9 0,9 1,15 0,95 0,95 0,95 1,0 1,0 0,95 1,0 1,0 0,8 0,8 1,2 1,0 0,8 0,7 0,7 0,94 0,8 0,8 0,8 0,85 0,9 0,85 0,9 0,9 0,6 0,5 0,9 0,9 0,6 0,5 0,4 0,83 0,6 0,65 0,65 0,7 0,75 0,7 0,75 0,75 0,45 0,25 0,75 0,75 0,4 0,3 0,2 0,61 0,5 0,5 0,55 0,6 0,7 0,6 0,7 0,7 0,3 0,2 0,7 0,7 0,3 0,25 0,2 0,46 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for thermomechanical treatment of low-carbon loy-alloy steel

Автори англійською

Dorozhko Hryhorii Kostiantynovych, Karabash Tetiana Borysivna

Назва патенту російською

Способ термомеханической обработки низкоуглеродистой низколегированной стали

Автори російською

Дорожко Григорий Константинович, Карабаш Татьяна Борисовна

МПК / Мітки

МПК: C21D 8/00

Мітки: термомеханічної, сталі, низьколегованої, обробки, маловуглецевої, спосіб

Код посилання

<a href="https://ua.patents.su/2-34358-sposib-termomekhanichno-obrobki-malovuglecevo-nizkolegovano-stali.html" target="_blank" rel="follow" title="База патентів України">Спосіб термомеханічної обробки маловуглецевої низьколегованої сталі</a>

Подібні патенти
