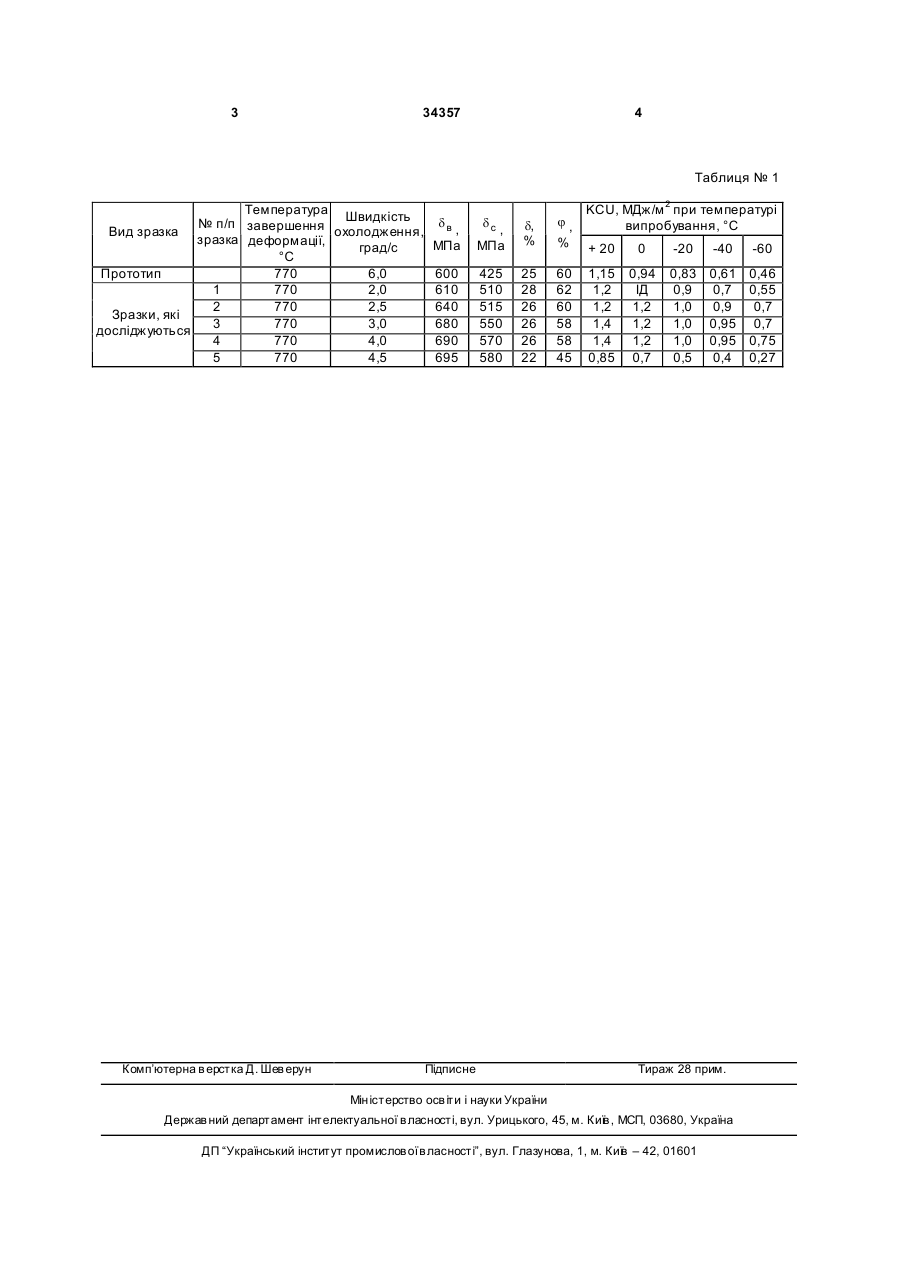

Спосіб термомеханічної обробки маловуглецевої низьколегованої сталі з карбонітридним зміцненням

Номер патенту: 6832

Опубліковано: 16.05.2005

Автори: Донченко Маргарита Іванівна, Гойко Ірина Юріївна, Горобець Оксана Юріївна, Горобець Світлана Василівна

МПК: C25F 1/00

Мітки: травлення, низьколегованої, поверхні, маловуглецевої, сталі, спосіб

Формула / Реферат:

Спосіб травлення поверхні маловуглецевої, низьколегованої сталі шляхом занурення в водний розчин, що містить кислоту та іони, який відрізняється тим, що травлення проводять без прикладення зовнішнього струму в проточному водному розчині 7-14 % НNО3 під дією зовнішнього постійного магнітного поля напруженістю від 40-320 кА/м.

Номер патенту: 27931

Опубліковано: 26.11.2007

Автори: Пучиков Олександр Володимирович, Рабінович Олександр Вольфович, Трегубенко Геннадій Миколайович, Поляков Георгій Анатолійович

МПК: C22C 29/02

Мітки: спосіб, литих, сталей, виробництва, низьколегованих, карбонітридним, зміцненням

Формула / Реферат:

Спосіб виробництва литих низьколегованих сталей з карбонітридним зміцненням, що включає виплавку сталі в плавильному агрегаті, її розкислення, присадку карбаміду, випуск металу в сталерозливальний ківш, введення в ківш алюмінієвмісних матеріалів і феротитану, заливання металу у форми, який відрізняється тим, що присадку карбаміду здійснюють у плавильний агрегат порціями по 0,05-0,20 кг/т у вигляді спеціальної лігатури на основі здрібненого...

Номер патенту: 26277

Опубліковано: 10.09.2007

Автори: КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ, Войтюк Валерій Дмитрович

МПК: C21D 7/00

Мітки: обробки, спосіб, сталі, термомеханічної

Формула / Реферат:

Спосіб термомеханічної обробки сталі, що передбачає розпад деформованого аустеніту в проміжній області, який відрізняється тим, що охолодження прокату перед кінцевою чистовою кліттю проводять до температури 400-420 °С, а потім при цій же температурі здійснюють пластичну деформацію з отриманням зміцненої штабової полоси.

Номер патенту: 3203

Опубліковано: 26.12.1994

Автори: Гавриленко Євген Дмитрович, Крупник Ісаак Абрамович, Сапригін Хразален Михайлович, Крупнік Леонід Ісаакович, Филонов Юрій Всеволодович, Зосименко Валерій Дмитрович, Енвальд Анатолій Васильович, Гончар Володимир Павлович

МПК: B21B 1/38, C21D 8/06

Мітки: спосіб, обробки, арматурної, термомеханічної, сталі

Формула / Реферат:

Способ термомеханической обработки арма­турной стали, включающий аустенизацию заго­товки, прокатку в калибрах и ускоренное охлаждение раската, отличающийся тем, что аус­тенизацию заготовки проводят при температуре 1150—1000 °C, черновую прокатку в калибрах за­вершают переобжатием прикромочных участков сечения полосового раската, превышающим на 11—30% коэффициент обжатия центрального участка, затем подстуживают переобжатые участки раската до...

Номер патенту: 8801

Опубліковано: 30.09.1996

Автори: Чернишов Сергій Михайлович, Ектова Галина Константиновна, Хусід Осип Семенович

МПК: C21D 1/78, C21D 8/00

Мітки: кріпильних, спосіб, сталі, виготовлення, нарізних, виробів, маловуглецевої

Формула / Реферат:

Способ изготовления крепежных резьбовых изделий из малоуглеродистых сталей, включаю­щий закалку заготовок из межкритического интер­вала температур Ас1-Ас3, холодное формирование резьбы и отпуск, отличающийся тем, что, с целью повышения вязкости, хладостойкости и прочности крепежных изделий, изготовленных из заготовок с исходной структурой, состоящей из феррита и пла­стинчатого перлита, закалку осуществляют с температуры, на 50-70°С...
