Гідроопора аварійно-рятувальної пересувної підіймальної машини

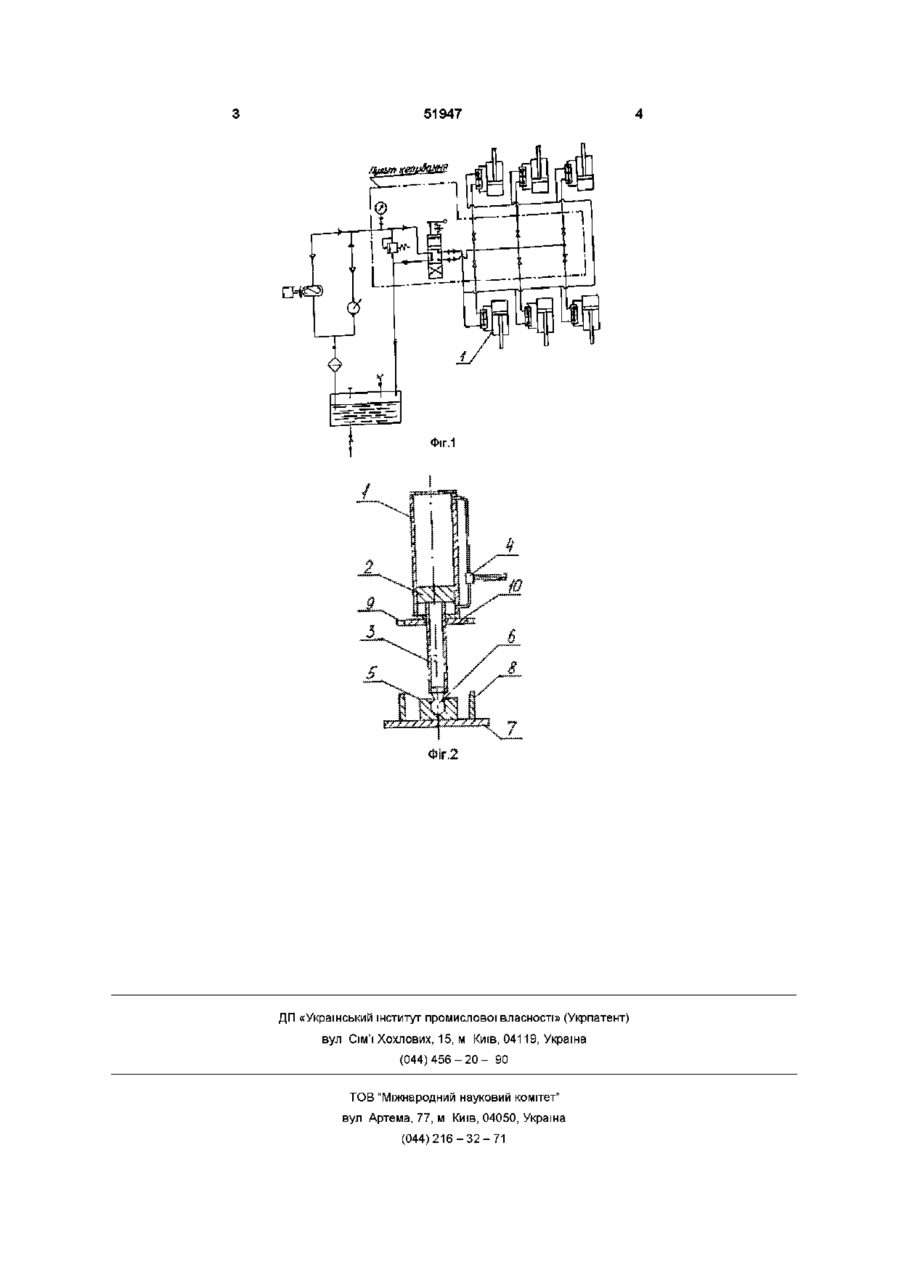

Гідроопора аварійно-рятувальної пересувної підіймальної машини, що включає гідроциліндр двобічної дії, опорну плиту, яка відрізняється тим, що є частиною конструкції рами, має пдрозамок, який забезпечує фіксацію штока гідроциліндра у заданому положенні, а також має постійно закріплену на штоковій кульовій опорі плиту з пристроєм, що запобігає прокручуванню плити при транспортуванні Винахід відноситься до гірничої промисловості, а саме до застосування на аварійнорятувальній підіймальній машині, що належить до аварійно-рятувальних засобів для шахт, рудників, метро в умовах ушкодження (руйнування) існуючих засобів для підйому-спуску людей і вантажів На ВІДОМІЙ, розробленій Дондіпрооргшахтобудом при участі Центродіпрошахту аварійнорятувальній підіймальній машині АСПМ-6,3 (журнал "Шахтне будівництво", 1983 г, №2, с 20) застосована система пдроопор недосконалої конструкції Недоліком даних пдроопор є необхідність часткового ручного обслуговування - вручну здійснюється опускання з транспортного положення і приведення у вертикальне, а також закріплення похилих укосин, фіксація платформи блоку машинного в піднятому положенні за допомогою гвинтових пристроїв, установлених на гідроциліндрах Пропонована система керування пдроопорами аварійно-рятувальної пересувної підіймальної машини приведена у виді схеми на фіг 1 і відрізняється тим, що керування всіма шістьма опорами здійснюється цілком з пульта керування, розташованого в кабіні керування, причому гідроциліндри можуть включатися в роботу всі одночасно, групами чи по одному, що дозволяє швидко і точно ви ставляти машинний блок у горизонтальне положення Кожна гідроопора споряджена пдрозамком, що надійно утримує шток гідроциліндра у заданому положенні як при роботі машини, так і у транспортному положенні На фіг 2 зображена гідроопора машини, що складається з циліндра 1, поршня 2, штока 3, пдрозамка 4, п'яти 5, шарніра 6, опорної плити 7, стержнів 8 і фланця 10 Циліндр 1 за допомогою корпуса з'єднаний зварюванням з металоконструкцією лонжерона, шток 3 поршнем 2 подачею робочої рідини у верхню чи нижню порожнини переміщається в необхідному напрямку, а пдрозамком 4 надійно утримується в заданому положенні Опирання на поверхню робочої площадки здійснюється через плиту 7, а п'ята 5 і шарнір 6 нівелюють наявні нерівності площадки У транспортному положенні, при цілком втягненому штоку, стержні 8 входять у вирізи 9, зроблені у фланці 10 і надійно фіксують від провертання опорну плиту 7 При транспортуванні машинного блоку шток З максимально втягується в циліндр 1 і надійно утримується у верхнім положенні пдрозамком 400мм ю 51947 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
