Валок валкових машин
Формула / Реферат
Валок валкових машин, що містить бочку і цапфи, виконаний вздовж них центральний канал і розташовані вздовж робочої поверхні бочки із заглушками на кінцях периферійні канали, згруповані по три й послідовно з'єднані між собою за допомогою виконаних у бочці отворів, при цьому вхід першого і вихід третього з кожних трьох периферійних каналів з'єднані з центральним каналом за допомогою похилих каналів, який відрізняється тим, що отвори, які з'єднують сусідні периферійні канали між собою, виконані у площині, що проходить через їх поздовжні осі.
Текст

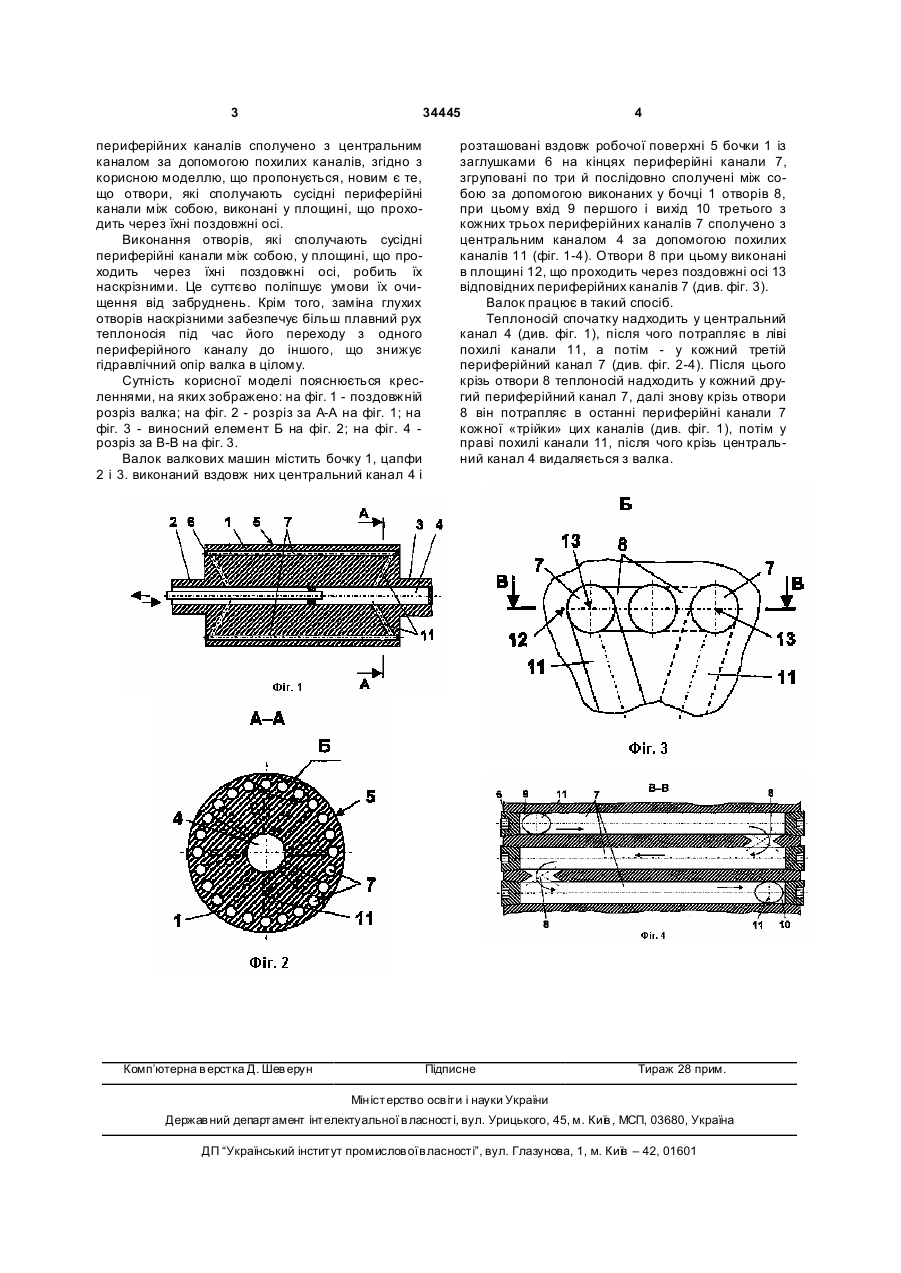

Валок валкових машин, що містить бочку і цапфи, виконаний вздовж них центральний канал і 3 34445 периферійних каналів сполучено з центральним каналом за допомогою похилих каналів, згідно з корисною моделлю, що пропонується, новим є те, що отвори, які сполучають сусідні периферійні канали між собою, виконані у площині, що проходить через їхні поздовжні осі. Виконання отворів, які сполучають сусідні периферійні канали між собою, у площині, що проходить через їхні поздовжні осі, робить їх наскрізними. Це суттєво поліпшує умови їх очищення від забруднень. Крім того, заміна глухих отворів наскрізними забезпечує більш плавний рух теплоносія під час його переходу з одного периферійного каналу до іншого, що знижує гідравлічний опір валка в цілому. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - поздовжній розріз валка; на фіг. 2 - розріз за А-А на фіг. 1; на фіг. 3 - виносний елемент Б на фіг. 2; на фіг. 4 розріз за В-В на фіг. 3. Валок валкових машин містить бочку 1, цапфи 2 і 3. виконаний вздовж них центральний канал 4 і Комп’ютерна в ерстка Д. Шев ерун 4 розташовані вздовж робочої поверхні 5 бочки 1 із заглушками 6 на кінцях периферійні канали 7, згруповані по три й послідовно сполучені між собою за допомогою виконаних у бочці 1 отворів 8, при цьому вхід 9 першого і вихід 10 третього з кожних трьох периферійних каналів 7 сполучено з центральним каналом 4 за допомогою похилих каналів 11 (фіг. 1-4). Отвори 8 при цьому виконані в площині 12, що проходить через поздовжні осі 13 відповідних периферійних каналів 7 (див. фіг. 3). Валок працює в такий спосіб. Теплоносій спочатку надходить у центральний канал 4 (див. фіг. 1), після чого потрапляє в ліві похилі канали 11, а потім - у кожний третій периферійний канал 7 (див. фіг. 2-4). Після цього крізь отвори 8 теплоносій надходить у кожний другий периферійний канал 7, далі знову крізь отвори 8 він потрапляє в останні периферійні канали 7 кожної «трійки» цих каналів (див. фіг. 1), потім у праві похилі канали 11, після чого крізь центральний канал 4 видаляється з валка. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
