Запобіжна муфта

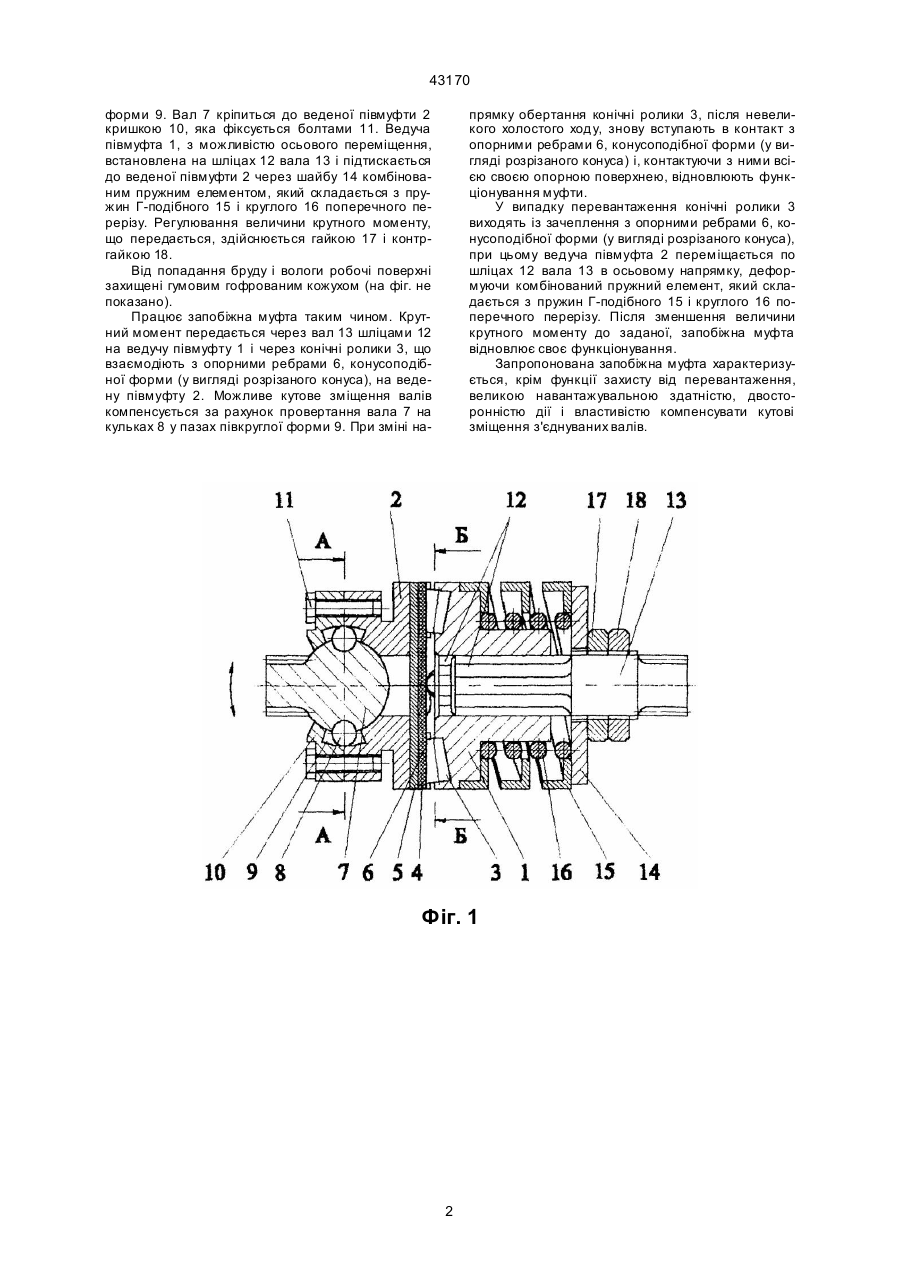

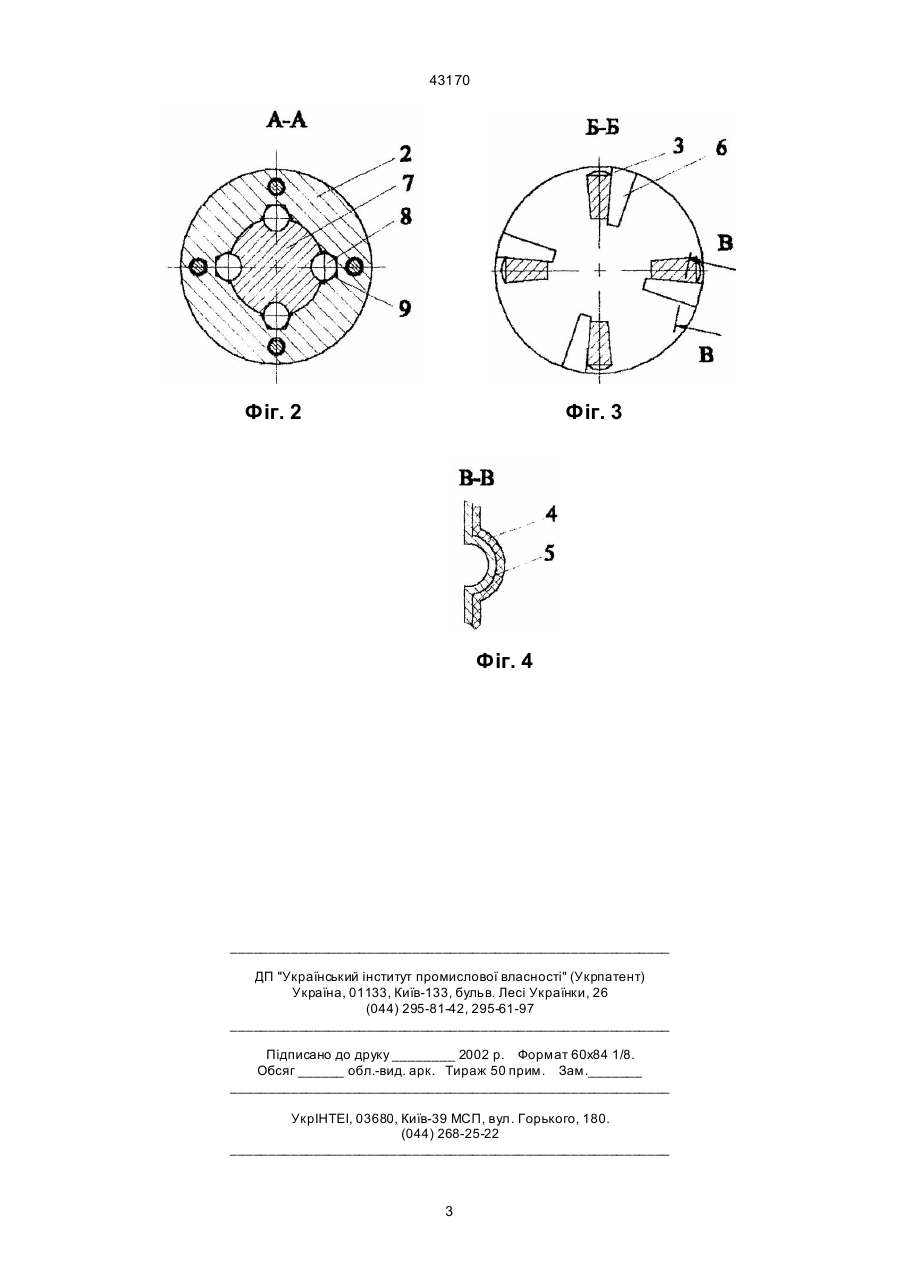

Запобіжна муфта, яка складається з ведучої і веденої півмуфт, з'єднаних тілами обертання, що поміщені в глухи х торцевих отворах ведучої півмуфти і взаємодіють з торцевою поверхнею веденої півмуфти, виконаної у вигляді пружного і мета 43170 форми 9. Вал 7 кріпиться до веденої півмуфти 2 кришкою 10, яка фіксується болтами 11. Ведуча півмуфта 1, з можливістю осьового переміщення, встановлена на шліцах 12 вала 13 і підтискається до веденої півмуфти 2 через шайбу 14 комбінованим пружним елементом, який складається з пружин Г-подібного 15 і круглого 16 поперечного перерізу. Регулювання величини крутного моменту, що передається, здійснюється гайкою 17 і контргайкою 18. Від попадання бруду і вологи робочі поверхні захищені гумовим гофрованим кожухом (на фіг. не показано). Працює запобіжна муфта таким чином. Крутний момент передається через вал 13 шліцами 12 на ведучу півмуфту 1 і через конічні ролики 3, що взаємодіють з опорними ребрами 6, конусоподібної форми (у вигляді розрізаного конуса), на ведену півмуфту 2. Можливе кутове зміщення валів компенсується за рахунок провертання вала 7 на кульках 8 у пазах півкруглої форми 9. При зміні на прямку обертання конічні ролики 3, після невеликого холостого ходу, знову вступають в контакт з опорними ребрами 6, конусоподібної форми (у вигляді розрізаного конуса) і, контактуючи з ними всією своєю опорною поверхнею, відновлюють функціонування муфти. У випадку перевантаження конічні ролики 3 виходять із зачеплення з опорними ребрами 6, конусоподібної форми (у вигляді розрізаного конуса), при цьому ведуча півмуфта 2 переміщається по шліцах 12 вала 13 в осьовому напрямку, деформуючи комбінований пружний елемент, який складається з пружин Г-подібного 15 і круглого 16 поперечного перерізу. Після зменшення величини крутного моменту до заданої, запобіжна муфта відновлює своє функціонування. Запропонована запобіжна муфта характеризується, крім функції захисту від перевантаження, великою навантажувальною здатністю, двосторонністю дії і властивістю компенсувати кутові зміщення з'єднуваних валів. Фіг. 1 2 43170 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
