Пристрій для лазерної обробки, що містить конічне сопло з вихідним центральним отвором, закріплену в соплі фокусувальну лінзу з дистанційно розміщеною під нею прозорою захисною пластиною, штуцер для подачі захисного газу, а також газообвідний патрубок, нижній кінець якого розташований під пластиною, а верхній кінець - над пластиною, який відрізняється тим, що він обладнаний встановленою з зазором над лінзою додатковою прозорою пластиною, при цьому в проміжку між пластинами на внутрішній поверхні сопла діаметрально протилежно виконані подовжні заглиблення, а штуцер і верхній кінець патрубка розташовані в спільній з лінзою площині і з'єднані з вказаними заглибленнями.

Текст

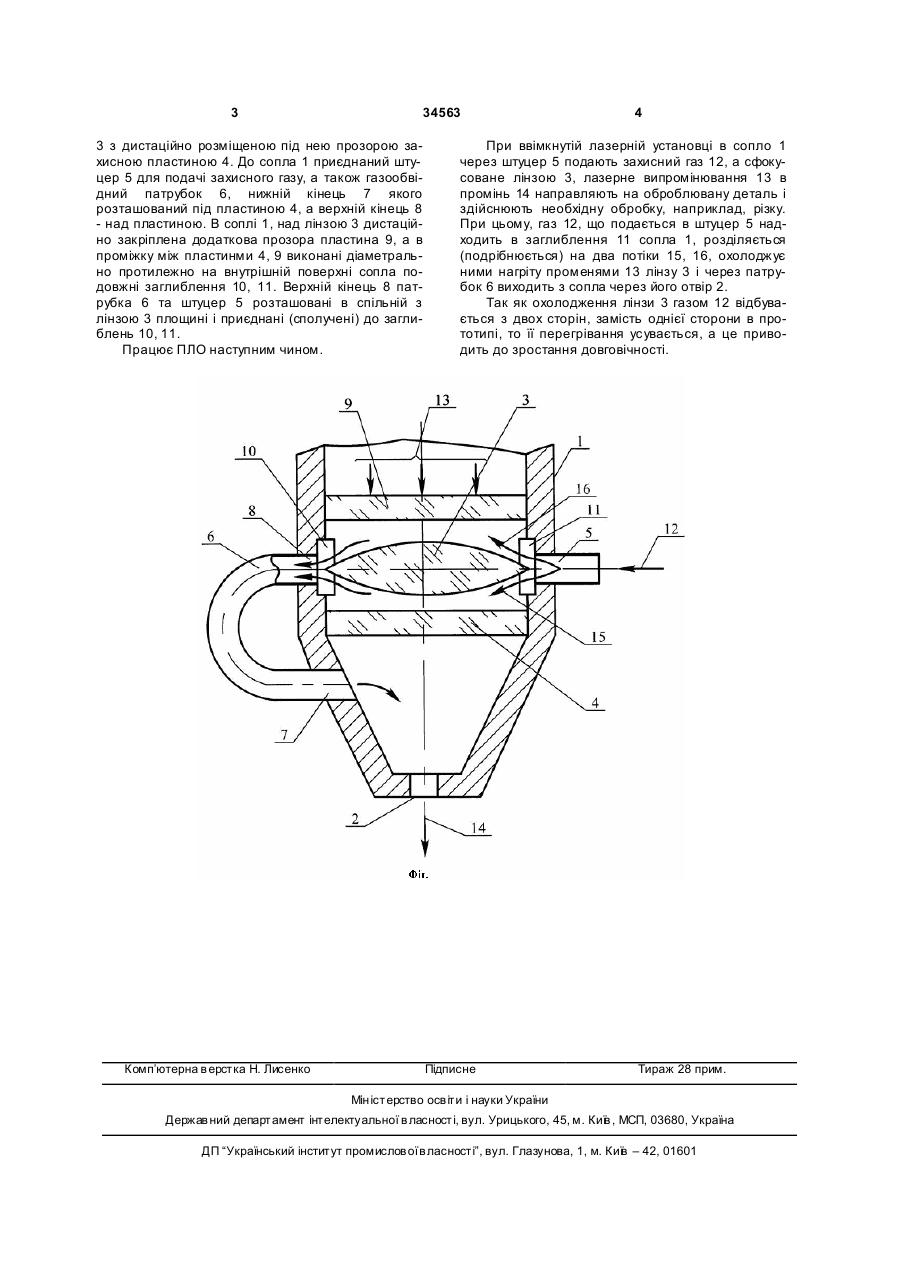

Пристрій для лазерної обробки, що містить конічне сопло з вихідним центральним отвором, закріплену в соплі фокусувальну лінзу з дистан 3 34563 3 з дистаційно розміщеною під нею прозорою захисною пластиною 4. До сопла 1 приєднаний штуцер 5 для подачі захисного газу, а також газообвідний патрубок 6, нижній кінець 7 якого розташований під пластиною 4, а верхній кінець 8 - над пластиною. В соплі 1, над лінзою 3 дистаційно закріплена додаткова прозора пластина 9, а в проміжку між пластинми 4, 9 виконані діаметрально протилежно на внутрішній поверхні сопла подовжні заглиблення 10, 11. Верхній кінець 8 патрубка 6 та штуцер 5 розташовані в спільній з лінзою 3 площині і приєднані (сполучені) до заглиблень 10, 11. Працює ПЛО наступним чином. Комп’ютерна в ерстка Н. Лисенко 4 При ввімкнутій лазерній установці в сопло 1 через штуцер 5 подають захисний газ 12, а сфокусоване лінзою 3, лазерне випромінювання 13 в промінь 14 направляють на оброблювану деталь і здійснюють необхідну обробку, наприклад, різку. При цьому, газ 12, що подається в штуцер 5 надходить в заглиблення 11 сопла 1, розділяється (подрібнюється) на два потіки 15, 16, охолоджує ними нагріту променями 13 лінзу 3 і через патрубок 6 виходить з сопла через його отвір 2. Так як охолодження лінзи 3 газом 12 відбувається з двох сторін, замість однієї сторони в прототипі, то її перегрівання усувається, а це приводить до зростання довговічності. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
