Коренекопач

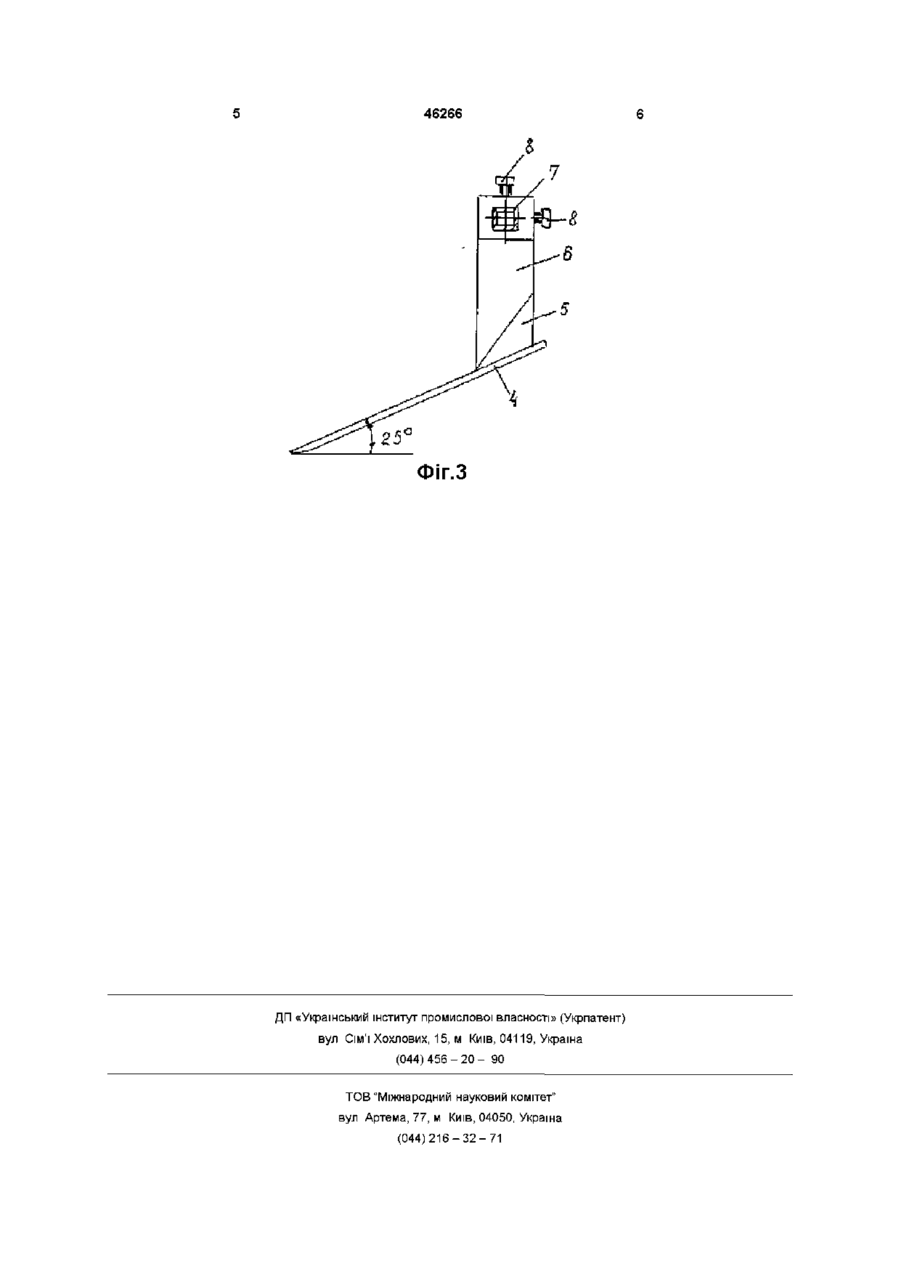

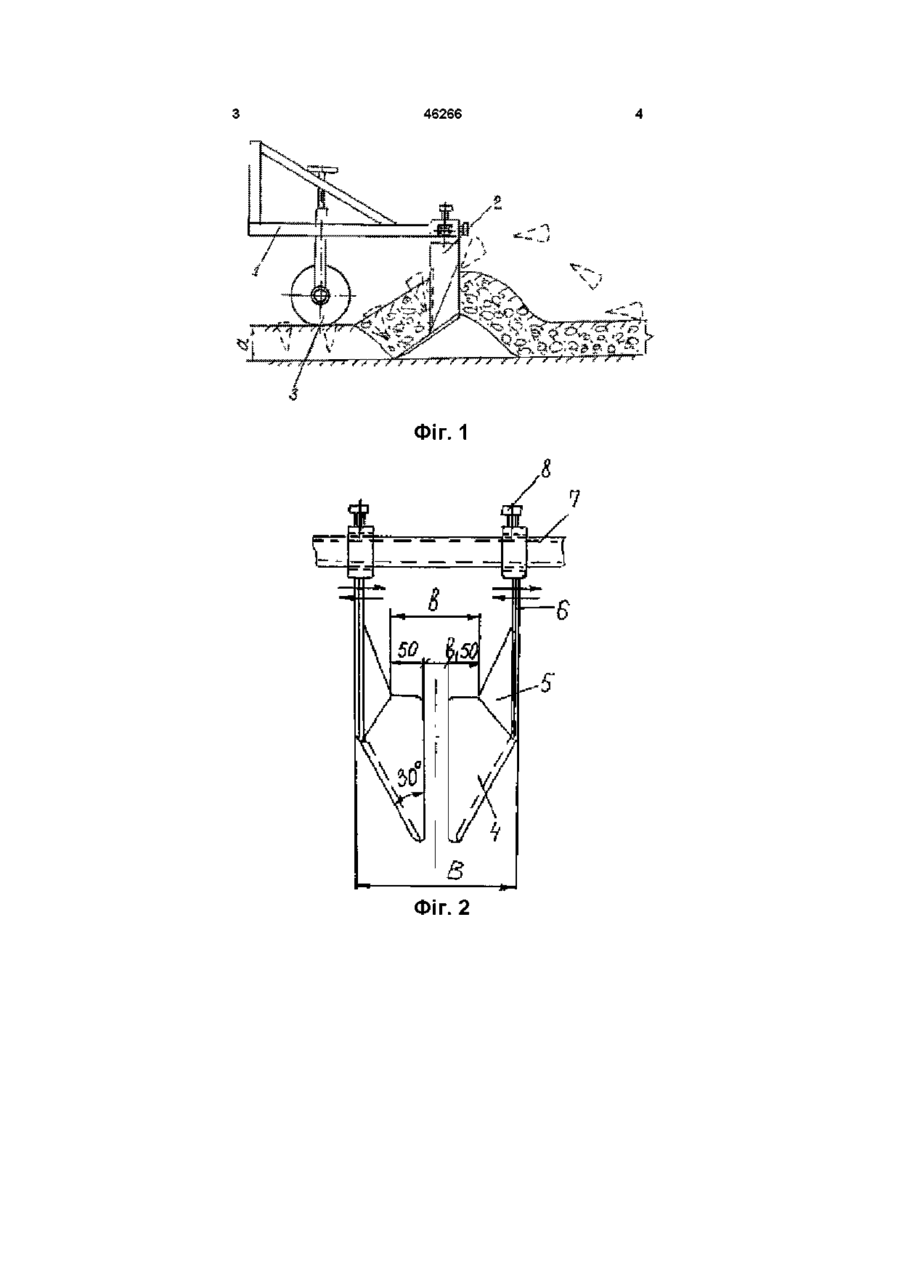

1 Коренекопач, що складається з привідних дискових копачів, бичів, закріплених на валу, приймального транспортера-очисника, який відрізняється тим, що копач має U-подібну форму й складається з 2-х частин, розташованих дзеркально лемеша та бокового ножа, боковини 2 Коренекопач по п 1, який відрізняється тим, що бокові ножі повернені під кутом в бік звуження 3 Коренекопач по п 1, який відрізняється тим, що відношення ширини захоплювання В до ширини звуження в дорівнюється 2,0 Винахід відноситься до сільськогосподарської техніки, зокрема до коренекопачів ВІДОМІ коренекопачі складаються з приводних дискових копачів, бичів, закріплених на валу приймального транспортера очисника (В Ю Комаристов, М М Петренко, М М Косінов "Сільськогосподарські машини" Київ, "Урожай", 1996 -с221) Недоліком цього коренекопача є низька якість викопування коренів, маленька швидкість руху, так як дискові копачі вижимають корені з ґрунту і разом з ґрунтом спрямовують за допомогою бичів на приймальний транспортер-очисник, де ґрунт ВІДДІЛЯЄТЬСЯ від кореня При викопуванні коренів втрата їх складає більш 30% Крім того, процес викопування енергоємкий, коренекопачі мають значну масу Задачею винаходу є підвищення якості викопування коренів, зниження енергоємності процесу і маси коренекопача за рахунок використання пасивного копача U-подібноі форми, який розпушує ґрунт біля кореня та виносе корінь на денну поверхню полю без ґрунту, що дозволяє проводити збирання коренів без транспортерівочисників Це досягається тим, що копач має Uподібну форму і складається з 2-х частин, розташованих дзеркально лемеха та бокового ножа боковини Бокові ножі повернені в бік звуження Відношення ширини захоплювання до ширини звуження дорівнюється 2,0 На фіг 1 зображений запропонований коренекопач, вид збоку, на фіг 2 - копач спереду, на фіг 3 - копач збоку Коренекопач складається з рами 1, на якій розташовані копачі 2, опорні колеса З Копач 2 складається з 2-х частин, розташованих дзеркально Кожна частина має лемеш 4, боковий ніж 5, боковину 6 Бокові ножі нахилені під кутом в бік звуження Відношення ширини захоплювання до ширини звуження (В /в) дорівнюється 2,0 Відстань частин копача ві регулюється в залежності від розміра кореня шляхом пересунення частин копача в той або інший напрямок на поперечній балці 7 з послідуючим їх закріпленням болтами Регулювання глибини розпушування здійснюється опорним колесом З Працює коренекопач наступним чином Регулюється відстань між частинами копача в-і, яке дорівнюється 0,6 від діаметру головки кореня, і фіксується на балці 7 болтами 8 Опорним колесом 3 регулюється глибина розпушування ґрунту В процесі роботи коренекопача лемех 4 і бокові ножі 5 розпушують ґрунт за рахунок різання його у двох площинах з послідуючим рухом ґрунту між боковими ножами в зону звуження, де ґрунт додатково розпушується, при цьому корінь у розпушеному ґрунті витискується на денну поверхню полю без ґрунту силами, які виникають за рахунок зони звуження між боковими ножами 5 та нахиленості лемеха Збирання коріння проводиться без приймального транспортераочисника (О (О (О 46266 ФІГ. 1 Фіг. 2 46266 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
