Пристрій для лазерної обробки деталей із скла
Номер патенту: 12913
Опубліковано: 28.02.1997
Автори: Дорош Ігор Романович, Матвіішин Галина Любомирівна, Дутка Ігор Іванович
Формула / Реферат
Устройство для лазерной обработки деталей из стекла, содержащее лазеры с невидимым и видимым излучениями, расположенные так, что оси из лучей пересекаются, сферическое зеркало и пластину, прозрачную для невидимого и отражающую видимое излучение, расположенную в точке пересечения лучей лазеров таким образом, что ось отраженного луча видимого излучения совпадает с осью прошедшего через пластину луча невидимого излучения, отличающееся тем, что лазеры расположены таким образом, что точка пересечения осей их лучей находится между лазером с невидимым излучением и сферическим зеркалом.
Текст

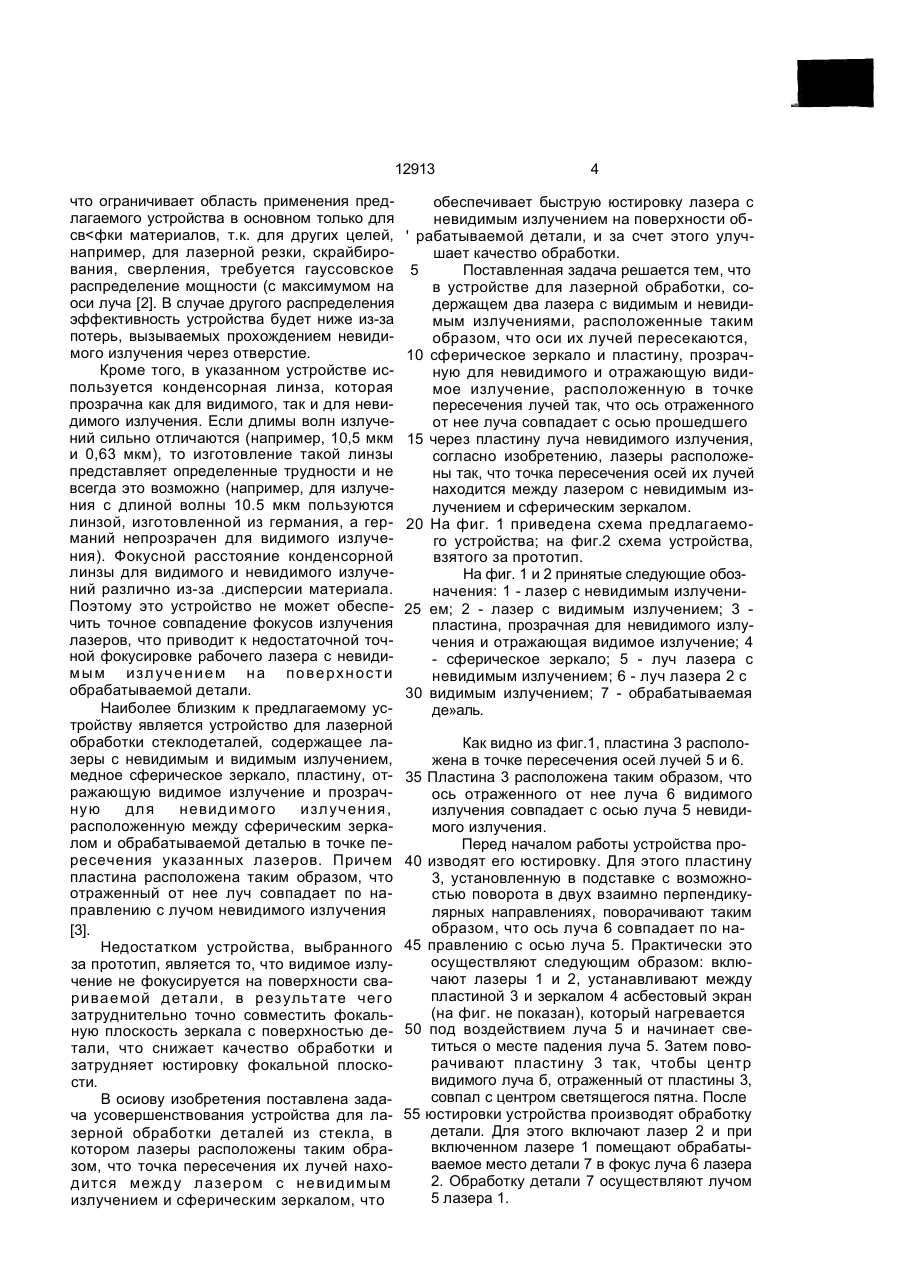

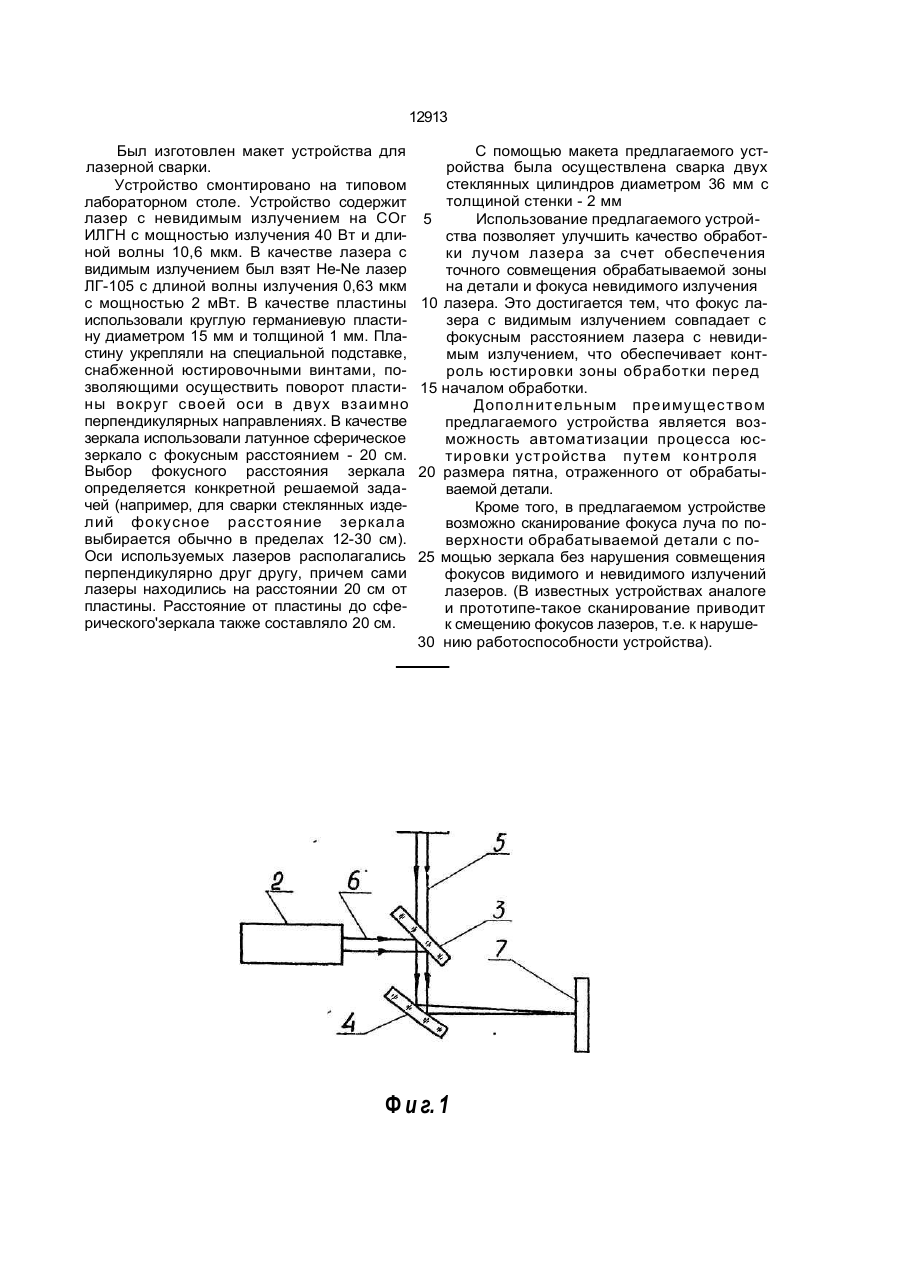

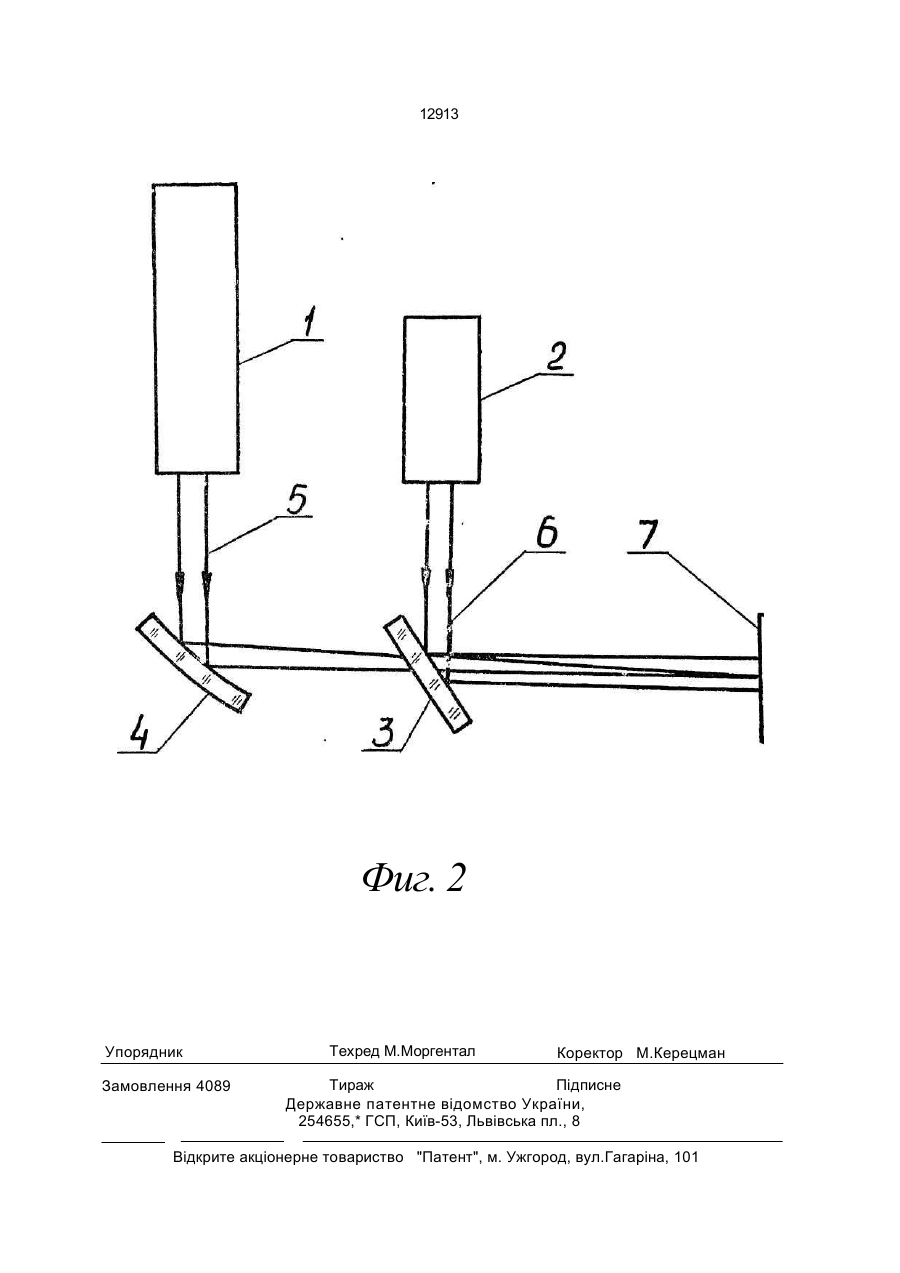

Устройство для лазерной обработки деталей из стекла, содержащее лазеры с невидимым и видимым излучениями, расположенные так, что оси из лучей пересекаются, сферическое зеркало и пластину, прозрачную для невидимого и отражающую видимое излучение, расположенную в точке пересечения лучей лазеров таким образом, что ось отраженного луча видимого излучения совпадает с осью прошедшего через пластину луча невидимого излучения, о т ли ч а ю щ е е с я тем, что лазеры расположены таким образом, что точка пересечения осей их лучей находится между лазером с невидимым излучением и сферическим зеркалом. С > го Изобретение относится к лазерной технике, а именно к устройствам для обработки материалов сфокусированным лазерным лучом, и может найти применение в технологических процессах изготовления электронных приборов. Кроме того, изобретение может использоваться в различных областях машиностроения для сварки, закалки, резки и т.п. различных материалов. Известно устройство для лазерной обработки, содержащее два лазера с невидимым и видимым излучениями, расположенные таким образом, что положения их фокусов совпадают, плоское зеркало с отверстием в центре для прохождения ви димого излучения, конденсорную линзу для фокусировки видимого и невидимого излучений, расположенную между зеркалом и обрабатываемой деталью, плоское зеркало (пластину), непрозрачную для видимого и прозрачную для невидимого излучения. В известном устройстве лазерный луч с видимым излучением направляется через отверстие зеркала на конденсаторную линзу таким образом, что его направление совпадает с направлением невидимого излучения второго лазера [1]. Недостатками указанного устройства является то, что оно может быть использовано только для луча лазера с кольцевым распределением плотности мощности луча, со О 12913 что ограничивает область применения предлагаемого устройства в основном только для св
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for laser treatment of details from glass
Автори англійськоюDorosh Ihor Romanovych, Dutka Ihor Ivanovych, Matviishyn Halyna Liubomyrivna
Назва патенту російськоюУстройство для лазерной обработки деталей из стекла
Автори російськоюДорош Игорь Романович, Дутка Игорь Иванович, Матвиишин Галина Любомировна
МПК / Мітки
МПК: C03B 23/00
Мітки: деталей, обробки, пристрій, скла, лазерної
Код посилання
<a href="https://ua.patents.su/4-12913-pristrijj-dlya-lazerno-obrobki-detalejj-iz-skla.html" target="_blank" rel="follow" title="База патентів України">Пристрій для лазерної обробки деталей із скла</a>
