Багатошарова стінова панель

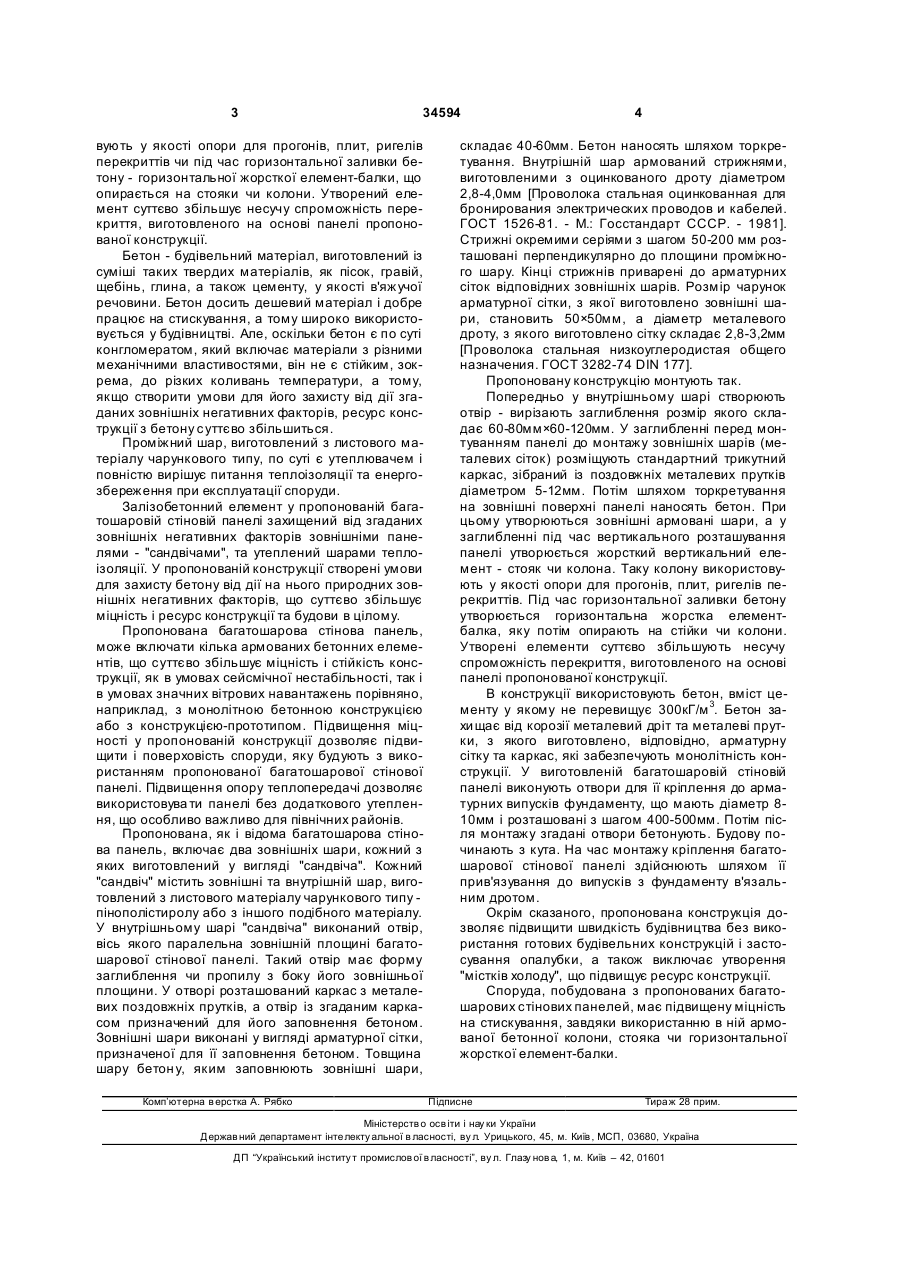

1. Багатошарова стінова панель, що включає шар, виготовлений у вигляді "сандвіча", який містить два зовнішніх та внутрішній шари, кожний зовнішній шар "сандвіча" виконаний у вигляді арматурної сітки, призначеної для її заповнення бетоном, внутрішній шар "сандвіча" виготовлений з листового матеріалу чарункового типу і армований стрижнями, що пронизують проміжний шар "санд 3 34594 вують у якості опори для прогонів, плит, ригелів перекриттів чи під час горизонтальної заливки бетону - горизонтальної жорсткої елемент-балки, що опирається на стояки чи колони. Утворений елемент суттєво збільшує несучу спроможність перекриття, виготовленого на основі панелі пропонованої конструкції. Бетон - будівельний матеріал, виготовлений із суміші таких твердих матеріалів, як пісок, гравій, щебінь, глина, а також цементу, у якості в'яжучої речовини. Бетон досить дешевий матеріал і добре працює на стискування, а тому широко використовується у будівництві. Але, оскільки бетон є по суті конгломератом, який включає матеріали з різними механічними властивостями, він не є стійким, зокрема, до різких коливань температури, а тому, якщо створити умови для його захисту від дії згаданих зовнішніх негативних факторів, ресурс конструкції з бетону суттєво збільшиться. Проміжний шар, виготовлений з листового матеріалу чарункового типу, по суті є утеплювачем і повністю вирішує питання теплоізоляції та енергозбереження при експлуатації споруди. Залізобетонний елемент у пропонованій багатошаровій стіновій панелі захищений від згаданих зовнішніх негативних факторів зовнішніми панелями - "сандвічами", та утеплений шарами теплоізоляції. У пропонованій конструкції створені умови для захисту бетону від дії на нього природних зовнішніх негативних факторів, що суттєво збільшує міцність і ресурс конструкції та будови в цілому. Пропонована багатошарова стінова панель, може включати кілька армованих бетонних елементів, що суттєво збільшує міцність і стійкість конструкції, як в умовах сейсмічної нестабільності, так і в умовах значних вітрових навантажень порівняно, наприклад, з монолітною бетонною конструкцією або з конструкцією-прототипом. Підвищення міцності у пропонованій конструкції дозволяє підвищити і поверховість споруди, яку будують з використанням пропонованої багатошарової стінової панелі. Підвищення опору теплопередачі дозволяє використовува ти панелі без додаткового утеплення, що особливо важливо для північних районів. Пропонована, як і відома багатошарова стінова панель, включає два зовнішніх шари, кожний з яких виготовлений у вигляді "сандвіча". Кожний "сандвіч" містить зовнішні та внутрішній шар, виготовлений з листового матеріалу чарункового типу пінополістиролу або з іншого подібного матеріалу. У внутрішньому шарі "сандвіча" виконаний отвір, вісь якого паралельна зовнішній площині багатошарової стінової панелі. Такий отвір має форму заглиблення чи пропилу з боку його зовнішньої площини. У отворі розташований каркас з металевих поздовжніх прутків, а отвір із згаданим каркасом призначений для його заповнення бетоном. Зовнішні шари виконані у вигляді арматурної сітки, призначеної для її заповнення бетоном. Товщина шару бетон у, яким заповнюють зовнішні шари, Комп’ютерна в ерстка А. Рябко 4 складає 40-60мм. Бетон наносять шляхом торкретування. Внутрішній шар армований стрижнями, виготовленими з оцинкованого дроту діаметром 2,8-4,0мм [Проволока стальная оцинкованная для бронирования электрических проводов и кабелей. ГОСТ 1526-81. - М.: Госстандарт СССР. - 1981]. Стрижні окремими серіями з шагом 50-200 мм розташовані перпендикулярно до площини проміжного шару. Кінці стрижнів приварені до арматурних сіток відповідних зовнішніх шарів. Розмір чарунок арматурної сітки, з якої виготовлено зовнішні шари, становить 50×50мм, а діаметр металевого дроту, з якого виготовлено сітку складає 2,8-3,2мм [Проволока стальная низкоуглеродистая общего назначения. ГОСТ 3282-74 DIN 177]. Пропоновану конструкцію монтують так. Попередньо у внутрішньому шарі створюють отвір - вирізають заглиблення розмір якого складає 60-80мм×60-120мм. У заглибленні перед монтуванням панелі до монтажу зовнішніх шарів (металевих сіток) розміщують стандартний трикутний каркас, зібраний із поздовжніх металевих прутків діаметром 5-12мм. Потім шляхом торкретування на зовнішні поверхні панелі наносять бетон. При цьому утворюються зовнішні армовані шари, а у заглибленні під час вертикального розташування панелі утворюється жорсткий вертикальний елемент - стояк чи колона. Таку колону використовують у якості опори для прогонів, плит, ригелів перекриттів. Під час горизонтальної заливки бетону утворюється горизонтальна жорстка елементбалка, яку потім опирають на стійки чи колони. Утворені елементи суттєво збільшують несучу спроможність перекриття, виготовленого на основі панелі пропонованої конструкції. В конструкції використовують бетон, вміст цементу у якому не перевищує 300кГ/м 3. Бетон захи щає від корозії металевий дріт та металеві прутки, з якого виготовлено, відповідно, арматурну сітку та каркас, які забезпечують монолітність конструкції. У виготовленій багатошаровій стіновій панелі виконують отвори для її кріплення до арматурних випусків фундаменту, що мають діаметр 810мм і розташовані з шагом 400-500мм. Потім після монтажу згадані отвори бетонують. Будову починають з кута. На час монтажу кріплення багатошарової стінової панелі здійснюють шляхом її прив'язування до випусків з фундаменту в'язальним дротом. Окрім сказаного, пропонована конструкція дозволяє підвищити швидкість будівництва без використання готових будівельних конструкцій і застосування опалубки, а також виключає утворення "містків холоду", що підвищує ресурс конструкції. Споруда, побудована з пропонованих багатошарових стінових панелей, має підвищену міцність на стискування, завдяки використанню в ній армованої бетонної колони, стояка чи горизонтальної жорсткої елемент-балки. Підписне Тира ж 28 прим. Міністерств о осв іти і нау ки України Держав ний департаме нт інте лекту альної в ласності, ву л. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститу т промислов ої в ласності”, ву л. Глазу нов а, 1, м. Київ – 42, 01601
