Культиватор

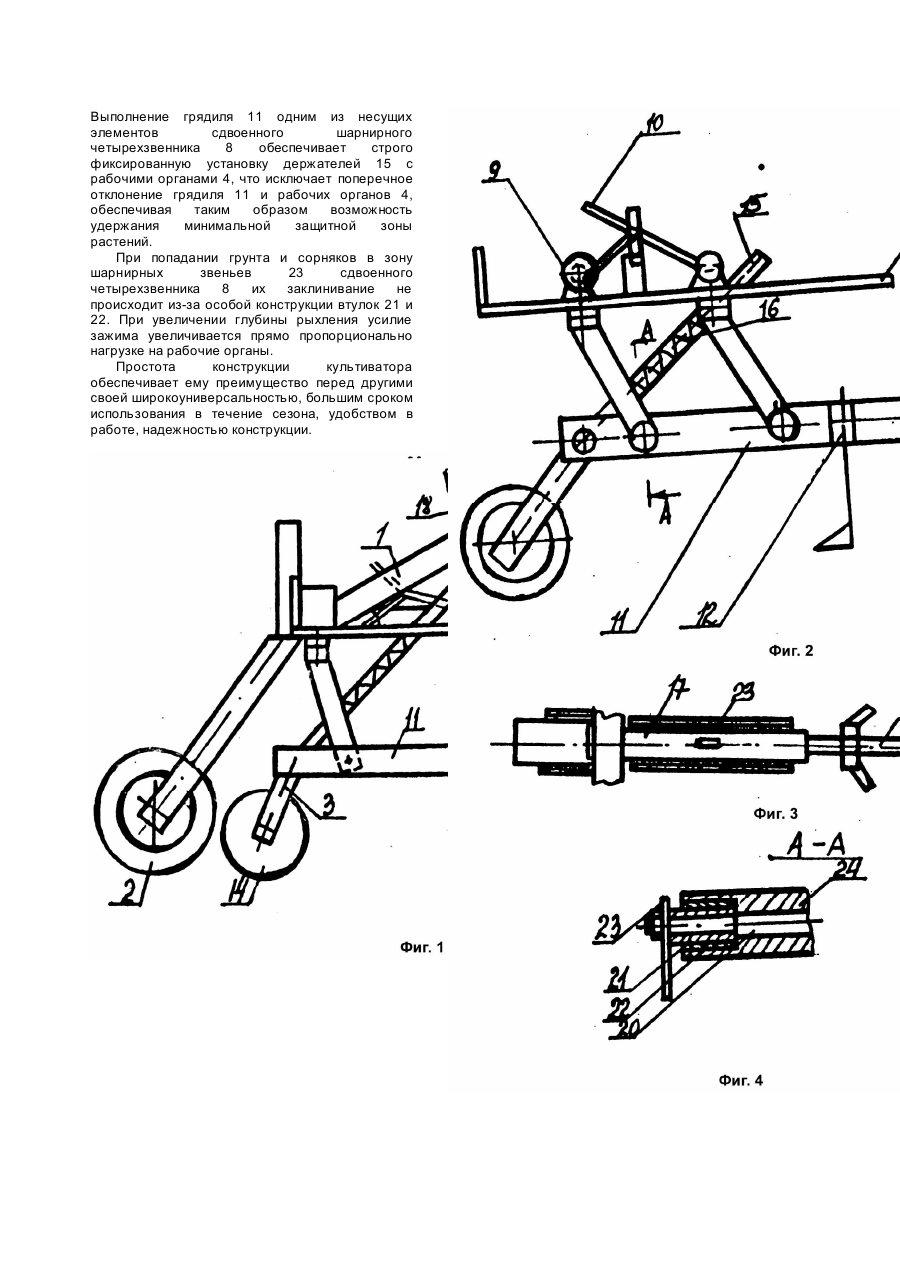

Изобретение относится к области сельскохозяйственного машиностроения, в частности к орудиям для обработки почвы, Известна конструкция секции рабочих органов пропашного культиватора, содержащая шарнирный четырехзвенник с закрепленным на ней копирующим катком и грядилем с держателями рабочих органов [1]. Выполнение шарнирного четырехзвенника одинарным, отдельно от грядиля не обеспечивает достаточной жесткости конструкции и строго фиксированной установки держателей с рабочими органами с одновременным копированием рельефа и поэтому качество обработки почвы низкое. Известен пропашной культиватор, содержащий раму с опорными колесами, секции рабочих органов, каждая из которых имеет шарнирный четырехзвенник с осями, копирующий каток, грядиль и держателями рабочих органов, соединенных с грядилями с возможностью поперечного перемещения [2]. Выполнение грядиля отдельно он конструкции одинарного шарнирного четырехзвенника не обеспечивает строго фиксированную установку держателей с рабочими органами возможность удержания минимальной защитной зоны растений. В основу изобретения поставлена задача создать такой культиватор, в котором новое конструктивное выполнение шарнирного четырехзвенника секции рабочих органов позволило бы обеспечить достаточно жесткую конструкцию и строго фиксированную установку рабочих органов, исключая поперечные их отклонения, за счет этого повысить качество обработки почвы при минимальной защитной зоне растений. Для решения этой задачи в культиваторе, содержащем раму с опорными колесами, секции рабочих органов, каждая из которых имеет шарнирный четырехзвенник с осями, копирующий каток, грядиль и держатели рабочих органов, соединенные с грядилями с возможностью поперечного перемещения, согласно изобретению, грядиль установлен на осях, содержащих дополнительные втулки, выполнен одним из несущих элементов сдвоенного шарнирного четырехзвенника, соединен с основанием последнего регулируемой штангой с пружиной, имеющий возможность перемещаться по раме и снабжен быстродействующим шарнирно-рычажным зажимным устройством. Ось сдвоенного шарнирного четырехзвенника снабжена втулками, размещенными одна в другой со скользящей посадкой, одна из которых напрессована на ось и упирается одним своим торцем в ее уступ, а другим торцем в звено шарнира, с другая запрессована в корпус шарнира, образуя вместе с ним зазор с звеном шарнира. Таким образом, совокупность изменений, по сравнению с прототипом, конструкции шарнирного четырехзвенника, элементов соединения его звеньев и крепления к раме культиватора дает возможность повысить качество обработки почвы. Реализация изобретения позволяет получить и другие виды технического результата, а именно, упростить конструкцию культиватора и его обслуживание. На фиг.1 изображен предлагаемый культиватор, вид сбоку; на фиг.2 - секция культиватора, вид сбоку; на фиг.3 - то же, вид сверху; на фиг.4 - сечение А - А на фиг.2, ось четырехзвенника. Культиватор содержит раму 1, на опорных колесах 2, на которой шарнирно закреплены секции 3 рабочих органов 4. Рама 1 культиватора выполнена из квадратных труб 5, 6 и 7 и в сечении имеет форму многоугольника. На нижних трубах 6 и 7 рамы 1, служащих направляющим, смонтированы сдвоенные шарнирные четырехзвенники 8, которые могут перемещаться вдоль рамы 1 и фиксироваться в любом положении быстродействующими шарнирно-рычажными зажимными устройствами 9 с ручками 10. В каждой рабочей секции шарнирно вмонтирован грядиль 11 таким образом, что он является одним из несущих ее элементов и конструктивно формирует сдвоенный шарнирный четырехзвенник 8. Грядиль 11 выполнен с одной стороны с гнездами 12 для крепления держателей 13, для установки различных специализированных рабочих органов 4, а с другой стороны к нему прикреплены копирующий самоочищающийся каток 14 и шарнирная, плавнорегулируемая, штанга 15 с пружиной 16, которые соединяют основание 17 шарнирного четырехзвенника 8 с грядилем 11. Рама 1 культиватора снабжена специальными кронштейнами 18 для установки аппаратуры 19 для внесения в процессе работы культиватора жидких или сыпучих минеральных удобрений. Каждая ось 20 сдвоенного шарнирного четырехзвенника 8 снабжена втулками 21 и 22, размещенными одна в другой со скользящей посадкой, одна втулка 21 напрессована на ось 20 и упирается одним своим торцем в ее уступ, а другим торцем - в звено 23 шарнира, а другая втулка 22 запрессована в корпус 24 шарнира, образуя вместе с ним зазор с звеном 23 шарнира. Культиватор работает следующим образом. Перед началом работы, в зависимости от ширины междурядий посеянных культур, производится регулировка расположения рабочих органов 4 по длине рамы 1 культиватора. В держателях 13 и грядиле 11 устанавливаются рабочие органы 4 в зависимости от вида обрабатываемой культуры, технологии обработки почвы и агротехническими требованиями. Поднятием ручки 10 зажимного устройства 9, секции 3 освобождаются и, свободно перемещаясь, устанавливаются таким образом, что грядили 11, с установленными в них рыхлящими лапами рабочими органами 4, располагаются посредине междурядий, а держатели 13 с крайними подрезающими лапами располагаются у самого рядка растений, обеспечивая минимальную защитную зону, с последующим их креплением. Контроль настройки расположения рабочих органов 4 осуществляется по универсальному шаблону. При движении культиватора рабочие органы производят рыхление почвы и вычесывания сорняков. Копирование микрорельефа почвы происходит при колебаниях грядиля 11с рабочими органами 4 относительно рамы 1. Пружина 16 со штангой 15 возвращает грядиль 11 с рабочими органами 4 в исходное положение. Выполнение грядиля 11 одним из несущих элементов сдвоенного шарнирного четырехзвенника 8 обеспечивает строго фиксированную установку держателей 15 с рабочими органами 4, что исключает поперечное отклонение грядиля 11 и рабочих органов 4, обеспечивая таким образом возможность удержания минимальной защитной зоны растений. При попадании грунта и сорняков в зону шарнирных звеньев 23 сдвоенного четырехзвенника 8 их заклинивание не происходит из-за особой конструкции втулок 21 и 22. При увеличении глубины рыхления усилие зажима увеличивается прямо пропорционально нагрузке на рабочие органы. Простота конструкции культиватора обеспечивает ему преимущество перед другими своей широкоуниверсальностью, большим сроком использования в течение сезона, удобством в работе, надежностью конструкции.
