Вантажозахоплювальний пристрій для транспортування і кантування зливків
Номер патенту: 34683
Опубліковано: 26.08.2008
Формула / Реферат
Вантажозахоплювальний пристрій для транспортування і кантування зливків, що включає опорне кільце, на зовнішній бічній поверхні якого, у пазах, шарнірно закріплені ексцентрикові кулачки, з'єднані з парою гакових тяг, який відрізняється тим, що опорне кільце виконане у вигляді зрізаного конуса, а гакові тяги виконані жорсткими по всій довжині і на нижній ділянці кожної гакової тяги, із зовнішньої сторони, консольно, паралельно закріплені дві щоки, вільні кінці яких об'єднані опорною планкою, при цьому в щоках розміщена вісь, на якій рухомо встановлена вилка, причому протилежний кінець вилки за допомогою осьового шарніра взаємозв'язаний з ексцентриковим кулачком.
Текст

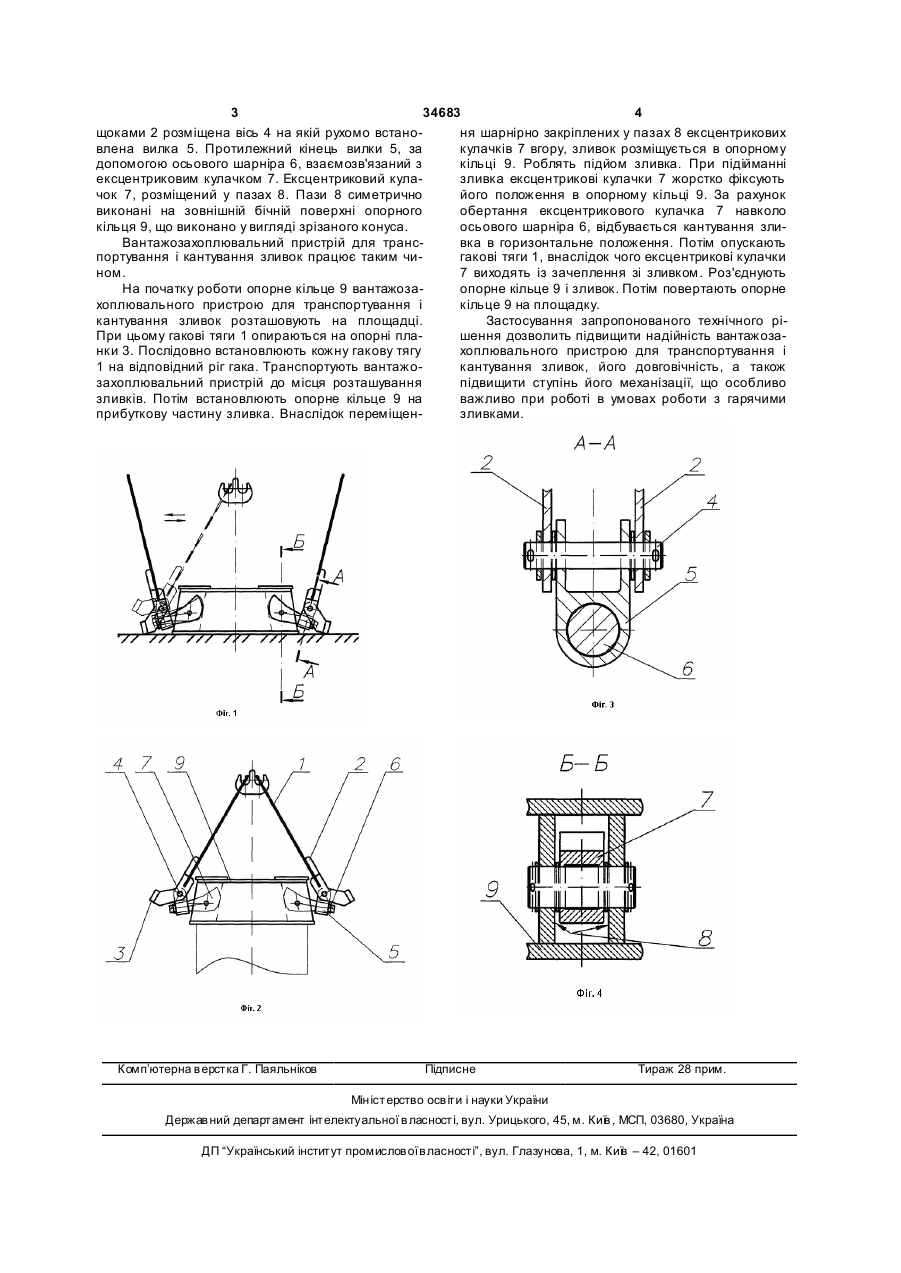

Вантажозахоплювальний пристрій для транспортування і кантування зливків, що включає опорне кільце, на зовнішній бічній поверхні якого, у 3 34683 4 щоками 2 розміщена вісь 4 на якій рухомо встаноня шарнірно закріплених у пазах 8 ексцентрикових влена вилка 5. Протилежний кінець вилки 5, за кулачків 7 вгору, зливок розміщується в опорному допомогою осьового шарніра 6, взаємозв'язаний з кільці 9. Роблять підйом зливка. При підійманні ексцентриковим кулачком 7. Ексцентриковий кулазливка ексцентрикові кулачки 7 жорстко фіксують чок 7, розміщений у пазах 8. Пази 8 симетрично його положення в опорному кільці 9. За рахунок виконані на зовнішній бічній поверхні опорного обертання ексцентрикового кулачка 7 навколо кільця 9, що виконано у вигляді зрізаного конуса. осьового шарніра 6, відбувається кантування злиВантажозахоплювальний пристрій для трансвка в горизонтальне положення. Потім опускають портування і кантування зливок працює таким чигакові тяги 1, внаслідок чого ексцентрикові кулачки ном. 7 виходять із зачеплення зі зливком. Роз'єднують На початку роботи опорне кільце 9 вантажозаопорне кільце 9 і зливок. Потім повертають опорне хоплювального пристрою для транспортування і кільце 9 на площадку. кантування зливок розташовують на площадці. Застосування запропонованого технічного ріПри цьому гакові тяги 1 опираються на опорні плашення дозволить підвищити надійність вантажозанки 3. Послідовно встановлюють кожну гакову тягу хоплювального пристрою для транспортування і 1 на відповідний ріг гака. Транспортують вантажокантування зливок, його довговічність, а також захоплювальний пристрій до місця розташування підвищити ступінь його механізації, що особливо зливків. Потім встановлюють опорне кільце 9 на важливо при роботі в умовах роботи з гарячими прибуткову частину зливка. Внаслідок переміщензливками. Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLoad gripper for transport and turning of ingots
Автори англійськоюShabaldak Mykola Vasyliovych, Shkanov Oleh Yukhymovych
Назва патенту російськоюГрузозахватное устройство для транспортировки и кантования слитков
Автори російськоюШабалдак Николай Васильевич, Шканов Олег Ефимович
МПК / Мітки
МПК: B66C 1/42
Мітки: пристрій, транспортування, кантування, вантажозахоплювальний, зливків
