Спосіб одержання сульфіду міді (іі)

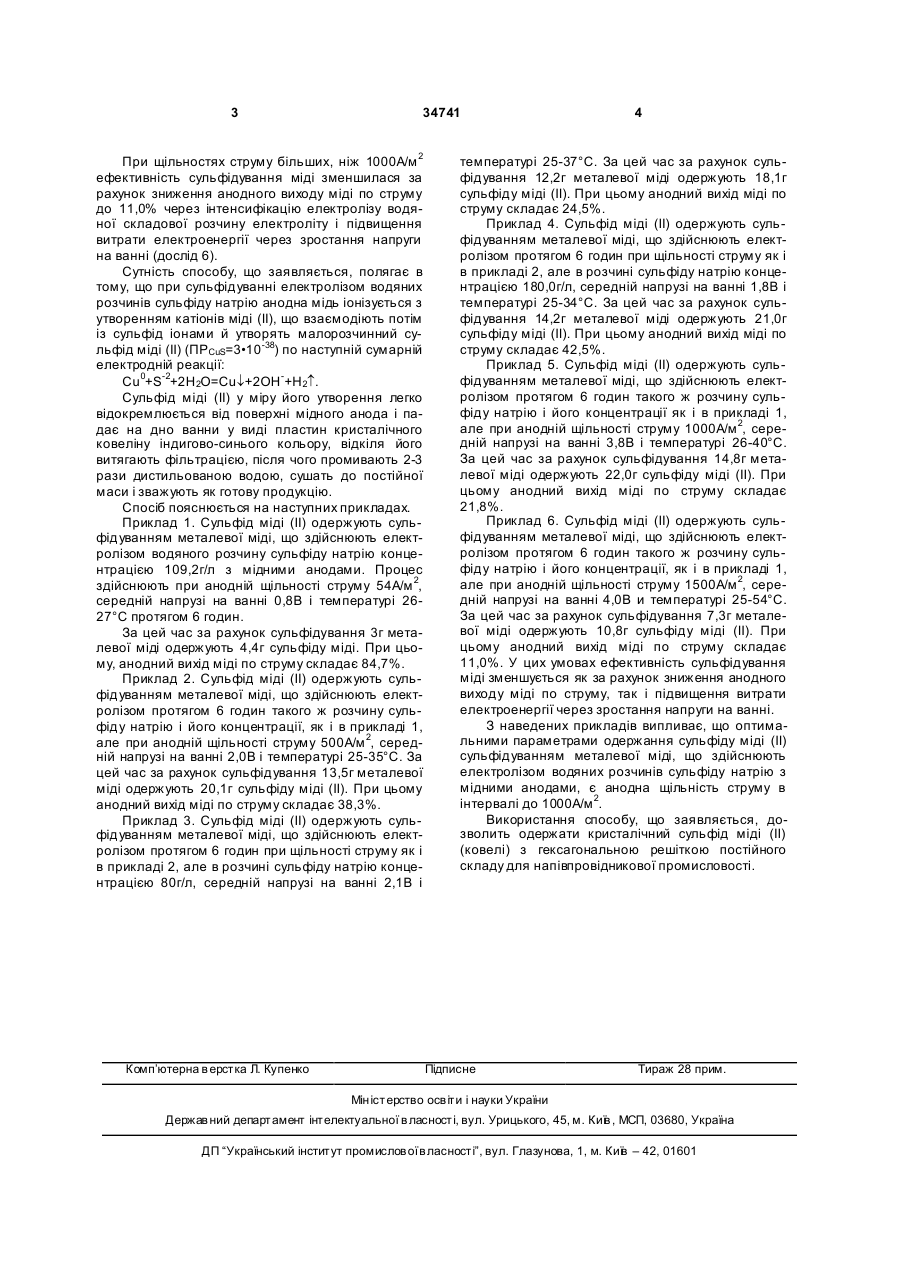

Спосіб одержання сульфіду міді (II), що включає сульфідування металевої міді, який відрізняється тим, що процес здійснюють електролізом водних розчинів сульфіду натрію з мідними анодами при щільностях струму в інтервалі до 1000А/м 2 і температурі 25-54°С. (19) (21) u200802022 (22) 18.02.2008 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) КУРКЧИ УСЕІН МУСТАФАЕВИЧ, UA, ДАНІЄЛЯН ІНГА РАЙМОНДІВН А, U A, КУРКЧИ ЕМІЛЬ УСЕІНОВИЧ, UA, ВАЛІЄВ ЕНВЕР ВЕЛІУЛЛАЙОВИЧ, UA, АБХАІРОВА СУСАНА ВЄЛІШАЇВНА, U A 3 34741 При щільностях струму більших, ніж 1000А/м 2 ефективність сульфідування міді зменшилася за рахунок зниження анодного виходу міді по струму до 11,0% через інтенсифікацію електролізу водяної складової розчину електроліту і підвищення витрати електроенергії через зростання напруги на ванні (дослід 6). Сутність способу, що заявляється, полягає в тому, що при сульфідуванні електролізом водяних розчинів сульфіду натрію анодна мідь іонізується з утворенням катіонів міді (II), що взаємодіють потім із сульфід іонами й утворять малорозчинний сульфід міді (II) (ПРСuS=3•10-38) по наступній сумарній електродній реакції: Cu0+S-2+2H2O=Cu¯+2ОН-+Н2­. Сульфід міді (II) у міру його утворення легко відокремлюється від поверхні мідного анода і падає на дно ванни у виді пластин кристалічного ковеліну індигово-синього кольору, відкіля його витягають фільтрацією, після чого промивають 2-3 рази дистильованою водою, сушать до постійної маси і зважують як готову продукцію. Спосіб пояснюється на наступних прикладах. Приклад 1. Сульфід міді (II) одержують сульфідуванням металевої міді, що здійснюють електролізом водяного розчину сульфіду натрію концентрацією 109,2г/л з мідними анодами. Процес здійснюють при анодній щільності струму 54А/м 2, середній напрузі на ванні 0,8В і температурі 2627°С протягом 6 годин. За цей час за рахунок сульфідування 3г металевої міді одержують 4,4г сульфіду міді. При цьому, анодний вихід міді по струму складає 84,7%. Приклад 2. Сульфід міді (II) одержують сульфідуванням металевої міді, що здійснюють електролізом протягом 6 годин такого ж розчину сульфіду натрію і його концентрації, як і в прикладі 1, але при анодній щільності струму 500А/м 2, середній напрузі на ванні 2,0В і температурі 25-35°С. За цей час за рахунок сульфідування 13,5г металевої міді одержують 20,1г сульфіду міді (II). При цьому анодний вихід міді по струму складає 38,3%. Приклад 3. Сульфід міді (II) одержують сульфідуванням металевої міді, що здійснюють електролізом протягом 6 годин при щільності струму як і в прикладі 2, але в розчині сульфіду натрію концентрацією 80г/л, середній напрузі на ванні 2,1В і Комп’ютерна в ерстка Л. Купенко 4 температурі 25-37°С. За цей час за рахунок сульфідування 12,2г металевої міді одержують 18,1г сульфіду міді (II). При цьому анодний вихід міді по струму складає 24,5%. Приклад 4. Сульфід міді (II) одержують сульфідуванням металевої міді, що здійснюють електролізом протягом 6 годин при щільності струму як і в прикладі 2, але в розчині сульфіду натрію концентрацією 180,0г/л, середній напрузі на ванні 1,8В і температурі 25-34°С. За цей час за рахунок сульфідування 14,2г металевої міді одержують 21,0г сульфіду міді (II). При цьому анодний вихід міді по струму складає 42,5%. Приклад 5. Сульфід міді (II) одержують сульфідуванням металевої міді, що здійснюють електролізом протягом 6 годин такого ж розчину сульфіду натрію і його концентрації як і в прикладі 1, але при анодній щільності струму 1000А/м 2, середній напрузі на ванні 3,8В і температурі 26-40°С. За цей час за рахунок сульфідування 14,8г металевої міді одержують 22,0г сульфіду міді (II). При цьому анодний вихід міді по струму складає 21,8%. Приклад 6. Сульфід міді (II) одержують сульфідуванням металевої міді, що здійснюють електролізом протягом 6 годин такого ж розчину сульфіду натрію і його концентрації, як і в прикладі 1, але при анодній щільності струму 1500А/м 2, середній напрузі на ванні 4,0В и температурі 25-54°С. За цей час за рахунок сульфідування 7,3г металевої міді одержують 10,8г сульфіду міді (II). При цьому анодний вихід міді по струму складає 11,0%. У цих умовах ефективність сульфідування міді зменшується як за рахунок зниження анодного виходу міді по струму, так і підвищення витрати електроенергії через зростання напруги на ванні. З наведених прикладів випливає, що оптимальними параметрами одержання сульфіду міді (II) сульфідуванням металевої міді, що здійснюють електролізом водяних розчинів сульфіду натрію з мідними анодами, є анодна щільність струму в інтервалі до 1000А/м 2. Використання способу, що заявляється, дозволить одержати кристалічний сульфід міді (II) (ковелі) з гексагональною решіткою постійного складу для напівпровідникової промисловості. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
