Спосіб улаштування армованої буронабивної палі

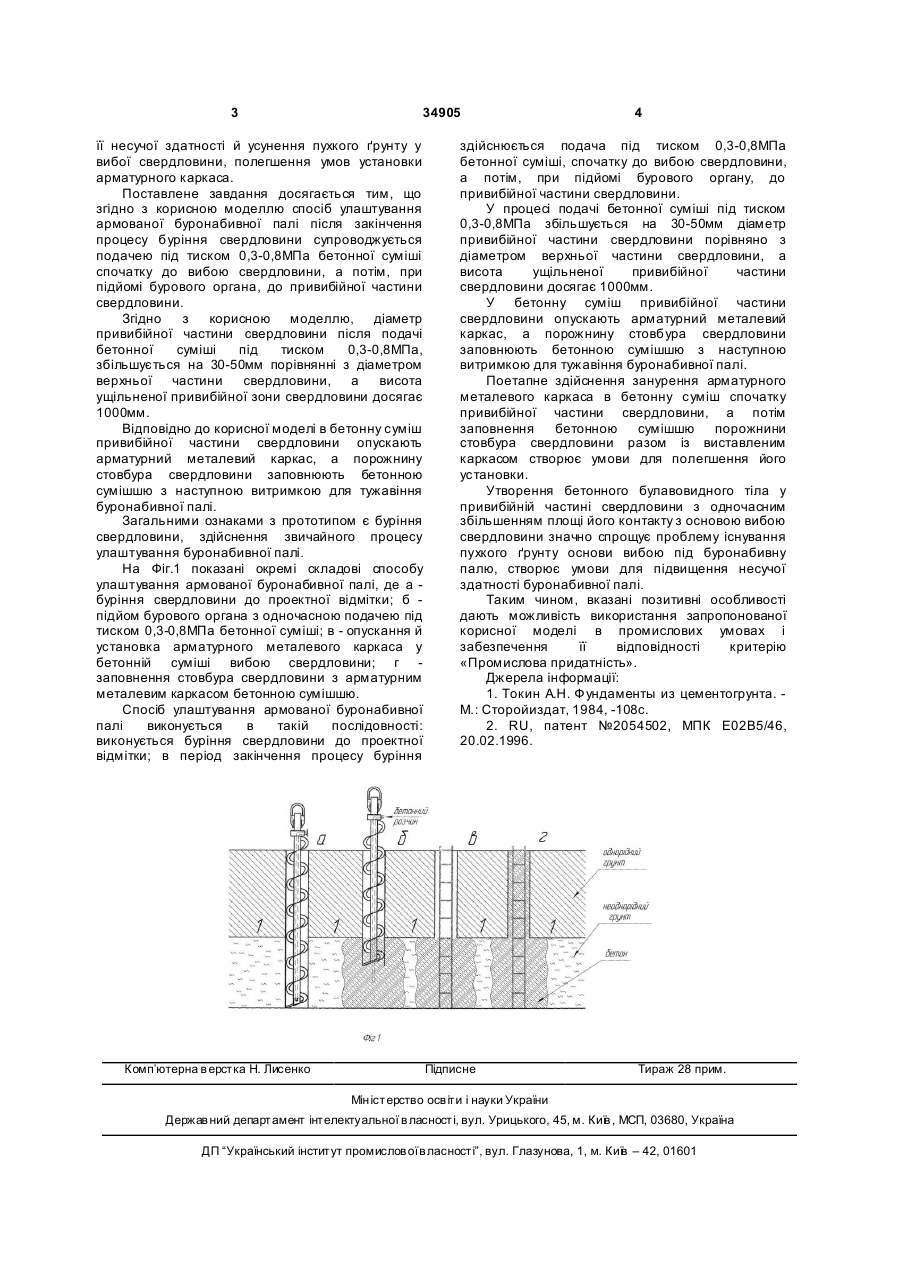

1. Спосіб улаштування армованої буронабивної палі, що включає буріння свердловини до проектної відмітки, здійснення звичайного процесу улаштування буронабивної палі, який відрізняється тим, що закінчення процесу буріння свердловини супроводжується подачею під тиском 0,3-0,8 МПа бетонної суміші спочатку до вибою свердловини, а потім, при 3 34905 її несучої здатності й усунення пухкого ґрунту у вибої свердловини, полегшення умов установки арматурного каркаса. Поставлене завдання досягається тим, що згідно з корисною моделлю спосіб улаштування армованої буронабивної палі після закінчення процесу буріння свердловини супроводжується подачею під тиском 0,3-0,8МПа бетонної суміші спочатку до вибою свердловини, а потім, при підйомі бурового органа, до привибійної частини свердловини. Згідно з корисною моделлю, діаметр привибійної частини свердловини після подачі бетонної суміші під тиском 0,3-0,8МПа, збільшується на 30-50мм порівнянні з діаметром верхньої частини свердловини, а висота ущільненої привибійної зони свердловини досягає 1000мм. Відповідно до корисної моделі в бетонну суміш привибійної частини свердловини опускають арматурний металевий каркас, а порожнину стовбура свердловини заповнюють бетонною сумішшю з наступною витримкою для тужавіння буронабивної палі. Загальними ознаками з прототипом є буріння свердловини, здійснення звичайного процесу улаштування буронабивної палі. На Фіг.1 показані окремі складові способу улаштування армованої буронабивної палі, де а буріння свердловини до проектної відмітки; б підйом бурового органа з одночасною подачею під тиском 0,3-0,8МПа бетонної суміші; в - опускання й установка арматурного металевого каркаса у бетонній суміші вибою свердловини; г заповнення стовбура свердловини з арматурним металевим каркасом бетонною сумішшю. Спосіб улаштування армованої буронабивної палі виконується в такій послідовності: виконується буріння свердловини до проектної відмітки; в період закінчення процесу буріння Комп’ютерна в ерстка Н. Лисенко 4 здійснюється подача під тиском 0,3-0,8МПа бетонної суміші, спочатку до вибою свердловини, а потім, при підйомі бурового органу, до привибійної частини свердловини. У процесі подачі бетонної суміші під тиском 0,3-0,8МПа збільшується на 30-50мм діаметр привибійної частини свердловини порівняно з діаметром верхньої частини свердловини, а висота ущільненої привибійної частини свердловини досягає 1000мм. У бетонну суміш привибійної частини свердловини опускають арматурний металевий каркас, а порожнину стовбура свердловини заповнюють бетонною сумішшю з наступною витримкою для тужавіння буронабивної палі. Поетапне здійснення занурення арматурного металевого каркаса в бетонну суміш спочатку привибійної частини свердловини, а потім заповнення бетонною сумішшю порожнини стовбура свердловини разом із виставленим каркасом створює умови для полегшення його установки. Утворення бетонного булавовидного тіла у привибійній частині свердловини з одночасним збільшенням площі його контакту з основою вибою свердловини значно спрощує проблему існування пухкого ґрунту основи вибою під буронабивну палю, створює умови для підвищення несучої здатності буронабивної палі. Таким чином, вказані позитивні особливості дають можливість використання запропонованої корисної моделі в промислових умовах і забезпечення її відповідності критерію «Промислова придатність». Джерела інформації: 1. Токин А.Н. Фундаменты из цементогрунта. М.: Сторойиздат, 1984, -108с. 2. RU, патент №2054502, МПК Е02В5/46, 20.02.1996. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
