Пристрій для миття резервуара

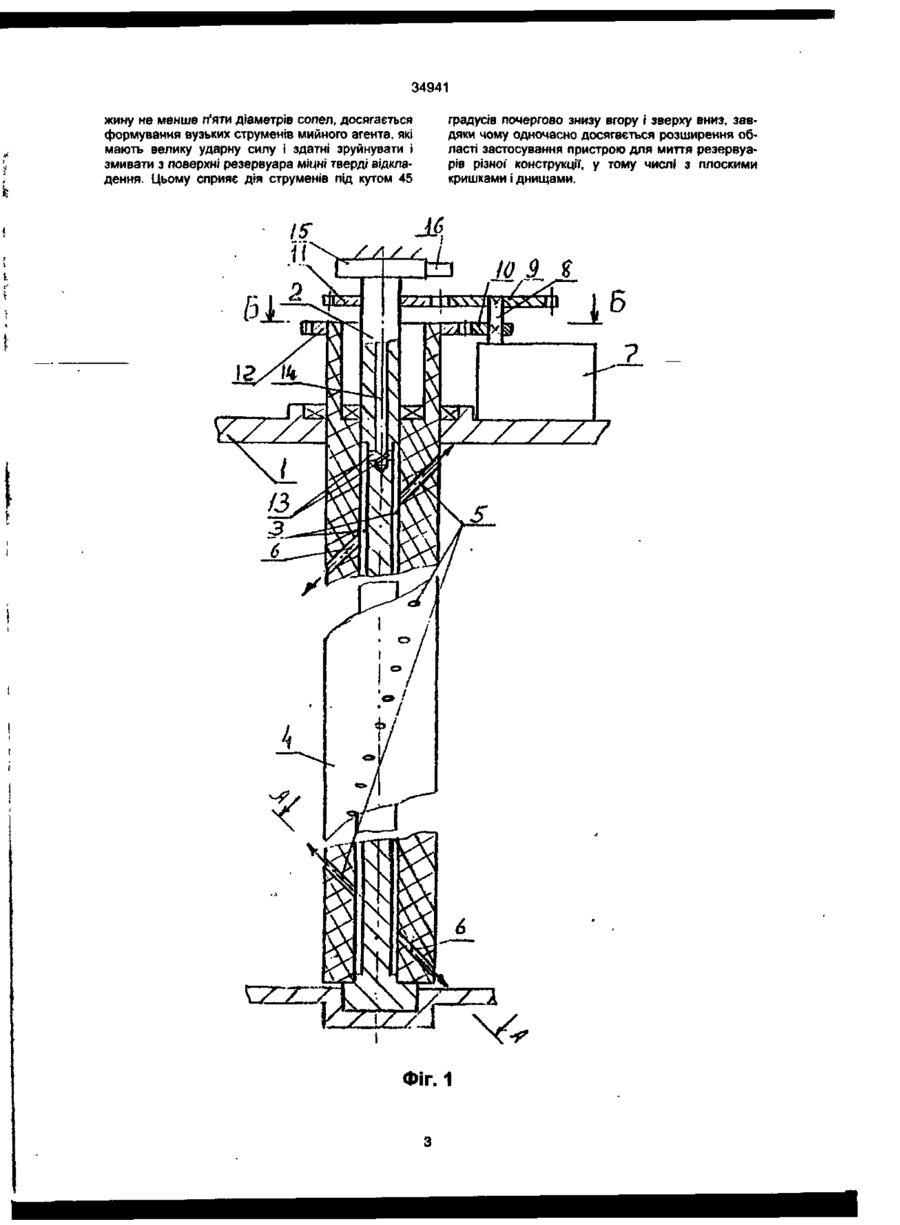

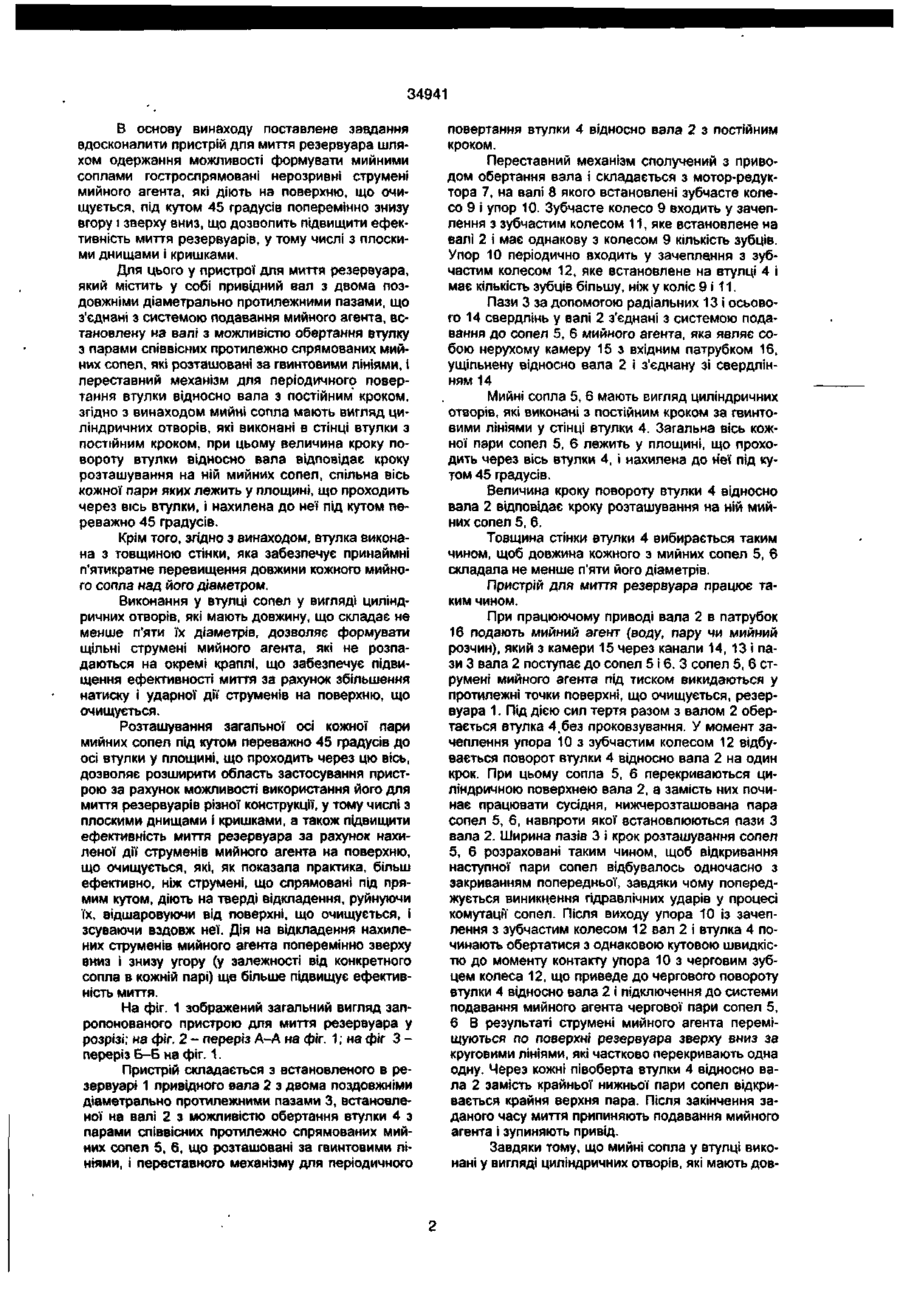

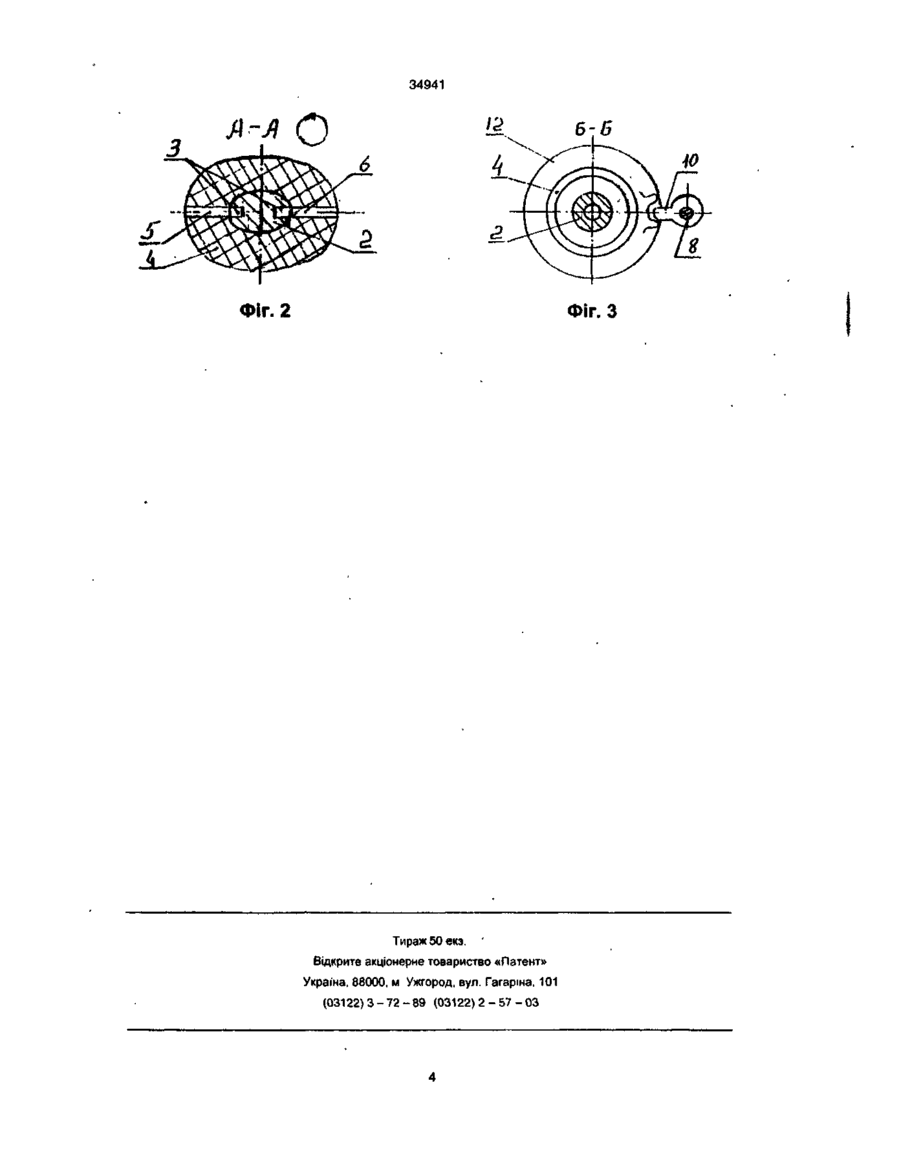

1 Пристрій для миття резервуара, який міс,тить у собі привідний вал з двома поздовжніми діаметрально протилежними пазами, що з'єднані з системою подавання мийного агента, встановлену на валі з можливістю обертання втулку з парами співвісних протилежно спрямованих мийних сопел, які розташовані за гвинтовими лініями, і перестав ний механізм для періодичного повертання втулки відносно вала з постійним кроком, який відрізняється тим, що мийні сопла мають вигляд циліндричних отворів, які виконані у стінці втулки з постійним кроком, при цьому величина кроку повороту втулки відносно вала відповідає кроку розташування на ній мийних сопел, спільна вісь кожної пари яких лежить у площині, що проходить через вісь втулки, і нахилена до неї під кутом переважно 45 градусів. 2. Пристрій за п. 1, який відрізняється тим, що втулка виконана з товщиною стінки, яка забезпечує принаймні'п'ятикратне перевищення довжини кожного мийного сопла над його діаметром. .Винахід відноситься до харчової, хімічної та інших галузей промисловості, а саме до пристроїв для миття резервуарного обладнання. Відомий пристрій для миття резервуарів, який містить у * собі встановлені співвісно з резервуаром внутрішній і зовнішній коаксіально розташовані вали, які сполучені з приводом їх обертання з різною швидкістю і мають на циліндричних поверхнях гвинтові пази протилежного напрямку, що утворюють в місцях взаємного перетинання мийні сопла, які з'єднані з системою подавання мийного агента за допомогою каналу, утвореного стінками паза внутрішнього вала і внутрішньою поверхнею - зовнішнього (а.с. СРСР № 1743660, В 08 В 9/08, 1990). Загальні ознаки технічного рішення, що заявляється, і відомого: привідний вал з пазом, що з'єднаний з системою подавання мийного агента, встановлена на валі з можливістю обертання втулка (зовнішній вал) з мийними соплами, які розташовані за гвинтовими лініями. Проте у відомому пристрої реактивні сили струменів мийного агента, які витікають з мийних сопел, намагаються зігнути вали, що приводить до виникнення великих сил тертя між ними і перевантаження приводу їх обертання. Найбільш близьким до винаходу за конструктивним виконанням є пристрій для миття резервуара, який містить у собі привідний вал мішалки з двома пазами, які з'єднані з системою подавання мийного агента і виконані за гвинтовими лініями, що мають однакові напрямки і крок і зміщені одна відносно іншої за довжиною окружності на 180 градусів, встановлену на валі з можливістю обертання втулку з двома аналогічними пазами, які мають протилежний з пазами вала напрямок і утворюють в місцях перетинання з останніми пари співвісних протилежно спрямованих мийних сопел, і переставний механізм для переміщення мийних сопел вздовж пазів втулки шляхом періодичного повертання її відносно вала з постійним кроком (патент України № 24283А, В 08 В 9/08,1997). Загальні ознаки пристрою для миття резервуара, що заявляється, і відомого: привідний вал з двома поздовжніми діаметрально протилежними пазами, які з'єднані з системою подавання мийного агента, встановлена на валі з можливістю обертання втулка з парами співвісних протилежно спрямованих мийних сопел, що розташовані за гвинтовими лініями, і переставний механізм для періодичного повороту втулки відносно вала з постійним кроком. Проте сопла, які утворені у відомому пристрої пазами втулки і вала, що взаємно перетинаються, не дозволяють сформувати гостроспрямовані нерозривні струмені мийного агента, що знижує ефективність миття резервуара. Крім того, спрямовані за нормаллю до циліндричної поверхні резервуара, що очищується, струмені мийного агента, по-перше, не здатні достатньо ефективно діяти на тверді відкладення, що утворилися на стінках резервуара, по-друге, не дозволяють використовувати відомий пристрій для миття резервуарів з плоскими днищами і кришками. t О) со < 34941 В основу винаходу поставлене завдання вдосконалити пристрій для миття резервуара шляхом одержання можливості формувати мийними соплами гостроспрямовані нерозривні струмені мийного агента, які діють на поверхню, що очищується, під кутом 45 градусів поперемінно знизу вгору і зверху вниз, що дозволить підвищити ефективність миття резервуарів, у тому числі з плоскими днищами і кришками. Для цього у пристрої для миття резервуара, який містить у собі привідний вал з двома поздовжніми діаметрально протилежними пазами, що з'єднані з системою подавання мийного агента, встановлену на валі з можливістю обертання втулку з парами співвісних протилежно спрямованих мийних сопел, які розташовані за гвинтовими лініями, і переставний механізм для періодичного повертання втулки відносно вала з постійним кроком, згідно з винаходом мийні сопла мають вигляд циліндричних отворів, які виконані в стінці втулки з постійним кроком, при цьому величина кроку повороту втулки відносно вала відповідає кроку розташування на ній мийних сопел, спільна вісь кожної пари яких лежить у площині, що проходить через вісь втулки, і нахилена до неї під кутом переважно 45 градусів. Крім того, згідно з винаходом, втулка виконана з товщиною стінки, яка забезпечує принаймні п'ятикратне перевищення довжини кожного мийного соппа над його діаметром. Виконання у втулці сопел у вигляді циліндричних отворів, які мають довжину, що складає не менше п'яти їх діаметрів, дозволяє формувати щільні струмені мийного агента, які не розпадаються на окремі краплі, що забезпечує підвищення ефективності миття за рахунок збільшення натиску і ударної дії струменів на поверхню, що очищується. Розташування загальної осі кожної пари мийних сопел під кутом переважно 45 градусів до осі втулки у площині, що проходить через цю вісь, дозволяє розширити область застосування пристрою за рахунок можливості використання його для миття резервуарів різної конструкції, у тому числі з плоскими днищами і кришками, а також підвищити ефективність миття резервуара за рахунок нахиленої дії струменів мийного агента на поверхню, що очищується, які, як показала практика, більш ефективно, ніж струмені, що спрямовані під прямим кутом, діють на тверді відкладення, руйнуючи їх, відшаровуючи від поверхні, що очищується, і зсуваючи вздовж неї. Дія на відкладення нахилених струменів мийного агента поперемінно зверху вниз і знизу угору (у залежності від конкретного сопла в кожній парі) ще більше підвищує ефективність миття. На фіг. 1 зображений загальний вигляд запропонованого пристрою для миття резервуара у розрізі; на фіг. 2 - переріз А-А на фіг. 1; на фіг 3 переріз Б-Б на фіг. 1. Пристрій складається з встановленого в резервуарі 1 привідного вала 2 з двома поздовжніми діаметрально протилежними пазами 3, встановленої на валі 2 з можливістю обертання втулки 4 з парами співвісних протилежно спрямованих мийних сопел 5, 6, що розташовані за гвинтовими лініями, і переставного механізму для періодичного повертання втулки 4 відносно вала 2 з постійним кроком. Переставний механізм сполучений з приводом обертання вала і складається з мотор-редуктора 7, на валі 8 якого встановлені зубчасте колесо 9 і упор 10. Зубчасте колесо 9 входить у зачеплення з зубчастим колесом 11, яке встановлене на валі 2 і має однакову з колесом 9 кількість зубців. Упор 10 періодично входить у зачеплення з зубчастим колесом 12, яке встановлене на втулці 4 і має кількість зубців більшу, ніж у коліс 9 і 11. Пази 3 за допомогою радіальних 13 і осьового 14 свердлінь у валі 2 з'єднані з системою подавання до сопел 5, б мийного агента, яка являє собою нерухому камеру 15 з вхідним патрубком 16, ущільнену відносно вала 2 і з'єднану зі свердлінням 14 Мийні сопла 5, 6 мають вигляд циліндричних отворів, які виконані з постійним кроком за гвинтовими лініями у стінці втулки 4. Загальна вісь кожної пари сопел 5, 6 лежить у площині, що проходить через вісь втулки 4, і нахилена до неї під кутом 45 градусів. Величина кроку повороту втулки 4 відносно вала 2 відповідає кроку розташування на ній мийних сопел 5, 6. Товщина стінки втулки 4 вибирається таким чином, щоб довжина кожного з мийних сопел 5, 6 складала не менше п'яти його діаметрів. Пристрій для миття резервуара працює таким чином. При працюючому приводі вала 2 в патрубок 16 подають мийний агент (воду, пару чи мийний розчин), який з камери 15 через канали 14, 13 і пази 3 вала 2 поступає до сопел 5 і 6. З сопел 5, 6 струмені мийного агента під тиском викидаються у протилежні точки поверхні, що очищується, резервуара 1. Під дією сил тертя разом з валом 2 обертається втулка 4без проковзування. У момент зачеплення упора 10 з зубчастим колесом 12 відбувається поворот втулки 4 відносно вала 2 на один крок. При цьому сопла 5, 6 перекриваються циліндричною поверхнею вала 2, а замість них починає працювати сусідня, нижчерозташована пара сопел 5, 6, навпроти якої встановлюються пази З вала 2. Ширина пазів 3 і крок розташування сопел 5, 6 розраховані таким чином, щоб відкривання наступної пари сопел відбувалось одночасно з закриванням попередньої, завдяки чому попереджується виникнення гідравлічних ударів у процесі комутації сопел. Після виходу упора 10 із зачеплення з зубчастим колесом 12 вал 2 і втулка 4починають обертатися з однаковою кутовою швидкістю до моменту контакту упора 10 з черговим зубцем колеса 12, що приведе до чергового повороту втулки 4 відносно вала 2 і підключення до системи подавання мийного агента чергової пари сопел 5, 6 В результаті струмені мийного агента переміщуються по поверхні резервуара зверху вниз за круговими лініями, які частково перекривають одна одну. Через кожні півоберта втулки 4 відносно вала 2 замість крайньої нижньої пари сопел відкривається крайня верхня пара. Після закінчення заданого часу миття припиняють подавання мийного агента і зупиняють привід. Завдяки тому, що мийні сопла у втулці виконані у вигляді циліндричних отворів, які мають дов 34941 жину не менше п'яти діаметрів сопел, досягається формування вузьких струменів мийного агента, які мають велику ударну силу і здатні зруйнувати і змивати з поверхні резервуара міцні тверді відкладення. Цьому сприяє дія струменів під кутом 45 градусів почергово знизу вгору і зверху вниз, завдяки чому одночасно досягається розширення області застосування пристрою для миття резервуарів різної конструкції, у тому числі з плоскими кришками і днищами. її Фіг. 1 34941 Фіг. 2 Фіг. З Тираж 50 екз. ' Відкрите акціонерне товариство «Патент» Україна, 88000. м Ужгород, вул. Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
