Пристрій для подрібнення сипких матеріалів

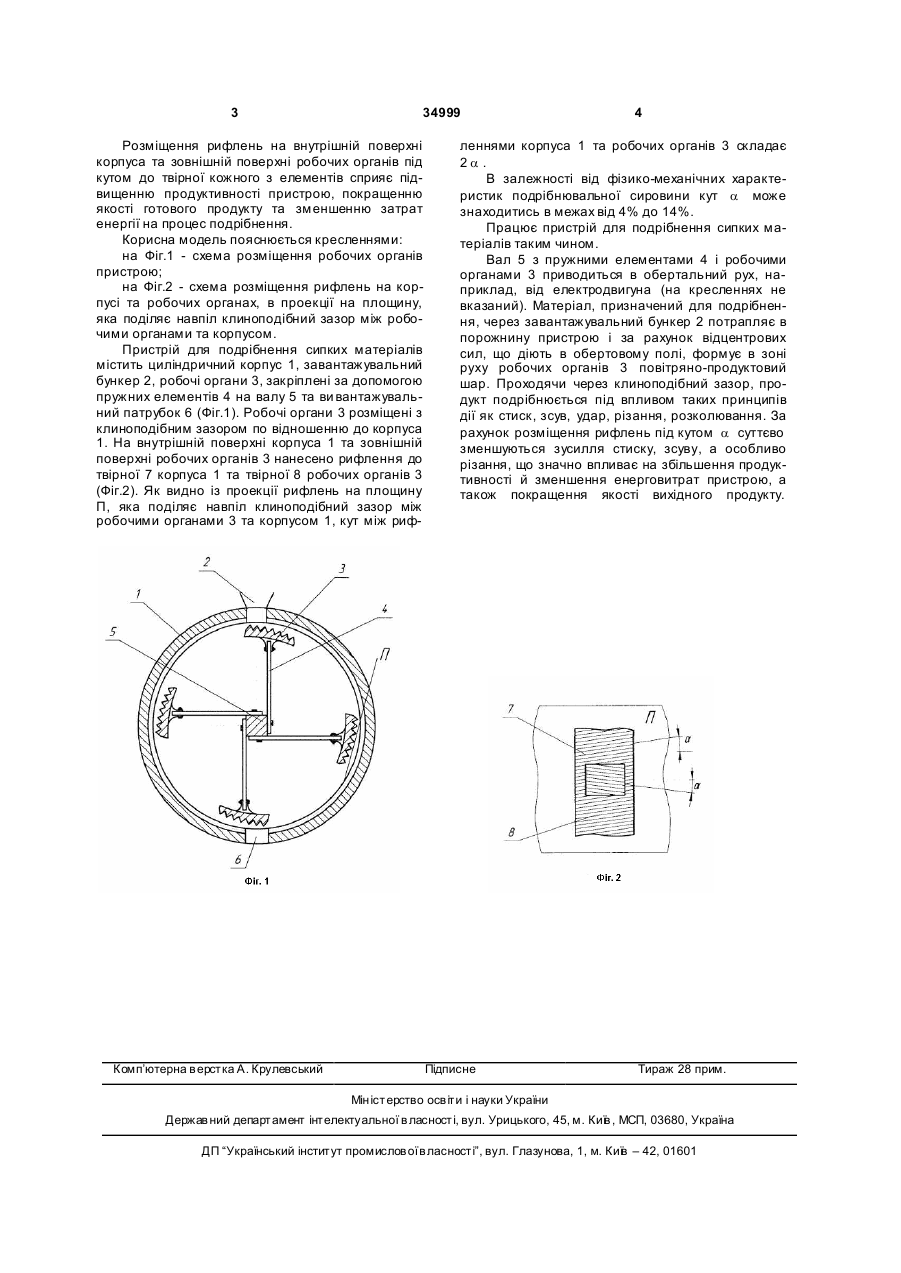

1. Пристрій для подрібнення сипких матеріалів, який містить корпус з зубцями у вигляді рифлень на внутрішній поверхні, вал та робочі органи у вигляді зігнути х пластин з рифленнями на зовнішній поверхні, розташованих рівномірно по колу з 3 34999 Розміщення рифлень на внутрішній поверхні корпуса та зовнішній поверхні робочих органів під кутом до твірної кожного з елементів сприяє підвищенню продуктивності пристрою, покращенню якості готового продукту та зменшенню затрат енергії на процес подрібнення. Корисна модель пояснюється кресленнями: на Фіг.1 - схема розміщення робочих органів пристрою; на Фіг.2 - схема розміщення рифлень на корпусі та робочих органах, в проекції на площину, яка поділяє навпіл клиноподібний зазор між робочими органами та корпусом. Пристрій для подрібнення сипких матеріалів містить циліндричний корпус 1, завантажувальний бункер 2, робочі органи 3, закріплені за допомогою пружних елементів 4 на валу 5 та ви вантажувальний патрубок 6 (Фіг.1). Робочі органи 3 розміщені з клиноподібним зазором по відношенню до корпуса 1. На внутрішній поверхні корпуса 1 та зовнішній поверхні робочих органів 3 нанесено рифлення до твірної 7 корпуса 1 та твірної 8 робочих органів 3 (Фіг.2). Як видно із проекції рифлень на площину П, яка поділяє навпіл клиноподібний зазор між робочими органами 3 та корпусом 1, кут між риф Комп’ютерна в ерстка А. Крулевський 4 леннями корпуса 1 та робочих органів 3 складає 2a . В залежності від фізико-механічних характеристик подрібнювальної сировини кут a може знаходитись в межах від 4% до 14%. Працює пристрій для подрібнення сипких матеріалів таким чином. Вал 5 з пружними елементами 4 і робочими органами 3 приводиться в обертальний рух, наприклад, від електродвигуна (на кресленнях не вказаний). Матеріал, призначений для подрібнення, через завантажувальний бункер 2 потрапляє в порожнину пристрою і за рахунок відцентрових сил, що діють в обертовому полі, формує в зоні руху робочих органів 3 повітряно-продуктовий шар. Проходячи через клиноподібний зазор, продукт подрібнюється під впливом таких принципів дії як стиск, зсув, удар, різання, розколювання. За рахунок розміщення рифлень під кутом a суттєво зменшуються зусилля стиску, зсуву, а особливо різання, що значно впливає на збільшення продуктивності й зменшення енерговитрат пристрою, а також покращення якості вихідного продукту. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
