Пристрій для управління трифазним мостовим інвертором

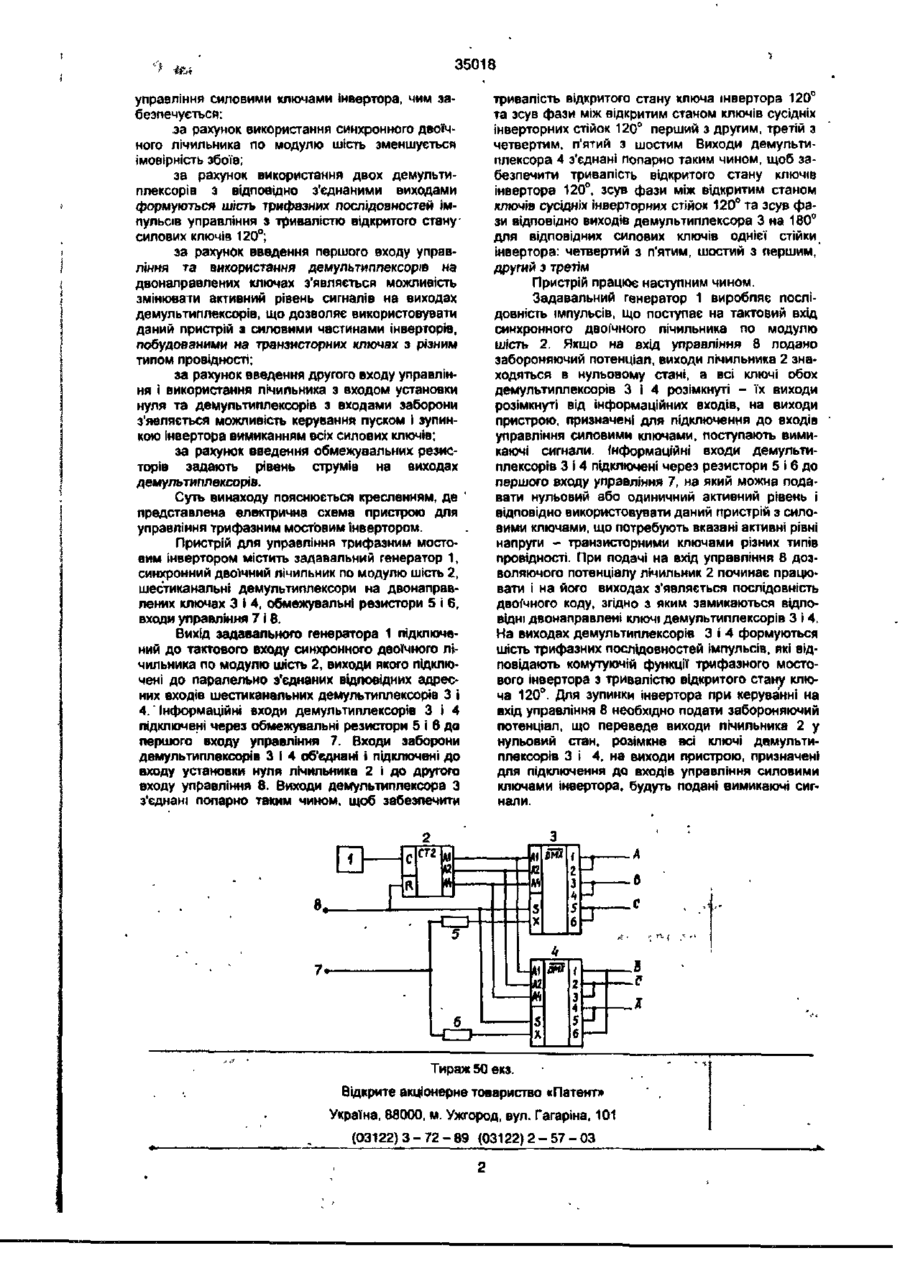

Пристрій для управління трифазним мостовим інвертором, який містить послідовно з'єднані задавальний генератор І лічильник по модулю шість, що відрізняється тим, що лічильник виконано синхронним-двоїчним,'введені два шестиканальні Винахід відноситься до електротехніки і може бути використаний в системах управління трифазними мостовими інверторами. Відомо пристрій для управління трифазним інвертором (ас. СРСР № 547028, Н02Р13/16. 1977 p.), який містить задавапьний генератор, три !Ктригери і дешифратор на двох схемах еквівалентності. Недоліком цього пристрою є те, що послідовності імпульсів на його виходах викликають протікання сквозних струмів через силові ключі інвертора. Як прототип вибрано пристрій для управління трифазним мостовим Інвертором (а.с. СРСР № 987782. Н02Р13/18, 1983 р ) , який містить послідовно з'єднані задавальний генератор і лічильник по модулю шість на трьох ІК-тригерах, двоїчно-десятичний дешифратор з діодною матрицею Пристрій проводить формування шести трифазних послідовностей імпульсів в 180° з паузами, що виключають сквозні струми силових ключів інвертора. До недоліків цього пристрою слід віднести: Збільшення витрат енергії від додаткових переключень на інтервалах провідності силових ключів інвертора, відсутність можливості керування пуском і зупинкою інвертора В основу винаходу поставлено задачу удосконалення пристрою для управління трифазним мостовим інвертором, в якому шляхом викорис демультиплексори на двонаправлених ключах, два обмежувальні резистори та два входи управління, причому відповідні адресні входи демультиплексорів підключені паралельно до виходів лічильника, інформаційні входи демультиплексорів підключені через обмежувальні резистори до першого входу управління, входи заборони демультиплексорів об'єднані між собою і з'єднані з входом установки нуля лічильника і підключені до другого входу управління, ВІДПОВІДНІ ВИХОДИ КОЖНО ГО демультиплексора з'єднані попарно і призначені для підключення до відповідних входів управління силовими ключами інвертора. тання задаваньного генератора, синхронного двоїчного - лічильника, двох шестиканальних демультиплексорів на двонаправлених ключах, двох обмежувальних резисторів і двох входів управління забезпечується формування шести трифазних послідовностей імпульсів управління силовими ключами інвертора з тривалістю відкритого стану ключа 120°, можливість керування пуском і зупинкою інвертора, використання даного пристрою з силовими частинами інверторів, побудованими на транзисторних ключах з різним типом провідності. Поставлена задача вирішується за рахунок того, що в пристрої для управління трифазним мостовим Інвертором, який містить послідовно з'єднані задавальний генератор і лічильник по модулю шість, згідно з винаходом, лічильник виконано синхронним двоїчним, введені два шестиканальні демультиплексори на двонаправлених ключах, два обмежувальні резистори та два входи управління, причому, ВІДПОВІДНІ адресні входи демультиплексорів підключені паралельно до виходів лічильника, інформаційні входи демультиплексорів підключені через обмежувальні резистори до першого входу управління, входи заборони демультиплексорів об'єднані між собою і з'єднані з входом установки нуля лічильника і підключені до другого входу управління, відповідні виходи кожного демультиплексора з'єднані попарно і призначені для підключення до відповідних входів 00 о со 35018 управління силовими ключами інвертора, чим забезпечується: за рахунок використання синхронного двоїчного лічильника по модулю шість зменшується імовірність збоїв; за рахунок використання двох демультиплексорів э відповідно з'єднаними виходами формуються шість трифазних послідовностей імпульсів управління з тривалістю відкритого стану силових ключів 120°; за рахунок введення першого входу управління та використання демультиплексорів на двоналравлених ключах з'являється можливість змінювати активний рівень сигналів на виходах демультиплексорів, що дозволяє використовувати даний пристрій з силовими частинами інверторів, побудованими на транзисторних ключах з різним тилом провідності; за рахунок введення другого входу управління і використання лічильника з входом установки нуля та демультиплексорів з входами заборони з'являється можливість керування пуском і зупинкою інвертора вимиканням всіх силових ключів; за рахунок введення обмежувальних резисторів задають рівень струмів на виходах демультиплексорів. Суть винаходу пояснюється кресленням, де ' представлена електрична схема пристрою для управління трифазним мостовим Інвертором. Пристрій для управління трифазним мостовим інвертором містить задавальний генератор 1, синхронний двоїчний лічильник по модулю шість 2, шестиканальні демультиплексори на двонаправлених ключах З І 4, обмежувальні резистори 5 і 6, входи управління 7 і 8. Вихід задавального генератора 1 підключений до тактового входу синхронного двоїчного лічильника по модулю шість 2, виходи якого підключені до паралельно з'єднаних відповідних адресних входів шестиканапьних демультиплексорів 3 і 4. Інформаційні входи демультиплексорів 3 і 4 підключені через обмежувальні резистори 5 і в до першого входу управління 7. Входи заборони демультиплексорів З І 4 об'єднані і підключені до входу установки нуля лічильника 2 і до другого входу управління 8. Виходи демультиплексора З з'єднані попарно таким чином, щоб забезпечити тривалість відкритого стану ключа інвертора 120° та зсув фази між відкритим станом ключів сусідніх інверторних стійок 120° перший з другим, третій з четвертим, п'ятий з шостим Виходи демупьтиплексора 4 з'єднані попарно таким чином, щоб забезпечити тривалість відкритого стану ключів інвертора 120°, зсув фази між відкритим станом ключів сусідніх інверторних стійок 120° та зсув фази відповідно виходів демультиплексора 3 на 180° ДЛЯ ВІДПОВІДНИХ СИЛОВИХ КЛЮЧІВ ОДНІЄЇ СТІЙКИ інвертора: четвертий з п'ятим, шостий з першим, другий з третім Пристрій працює наступним чином. Задавальний генератор 1 виробляє послідовність імпульсів, що поступає на тактовий вхід синхронного двоїчного лічильника по модулю шість 2. Якщо на вхід управління 8 подано забороняючий потенціал, виходи лічильника 2 знаходяться в нульовому стані, а всі ключі обох демультиплексорів 3 і 4 розімкнуті - їх виходи розімкнуті від інформаційних входів, на виходи пристрою, призначені для підключення до входів управління силовими ключами, поступають вимикаючі сигнали. Інформаційні входи демультиплексорів 3 і 4 підключені через резистори 5 і 6 до першого входу управління 7, на який можна подавати нульовий або одиничний активний рівень і відповідно використовувати даний пристрій з силовими ключами, що потребують вказані активні рівні напруги - транзисторними ключами різних типів провідності. При подачі на вхід управління 8 дозволяючого потенціалу лічильник 2 починає працювати І на його виходах з'являється послідовність двоїчного коду, згідно з яким замикаються відповідні двонаправлені ключі демультиплексорів З І 4. На виходах демультиплексорів З І 4 формуються шість трифазних послідовностей імпульсів, які відповідають комутуючій функції трифазного мостового інвертора з тривалістю відкритого стану ключа 120°. Для зупинки інвертора при керуванні на вхід управління 8 необхідно подати забороняючий потенціал, що переведе виходи лічильника 2 у нульовий стан, розімкне всі ключі демультиплексорів З і 4. на виходи пристрою, призначені для підключення до входів управління силовими ключами інвертора, будуть подані вимикаючі сигнали. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вуп. Гагаріна. 101 ( 0 3 1 2 2 ) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
