Спосіб виготовлення нікель-кадмієвого акумулятора на основі субмікронної кераміки

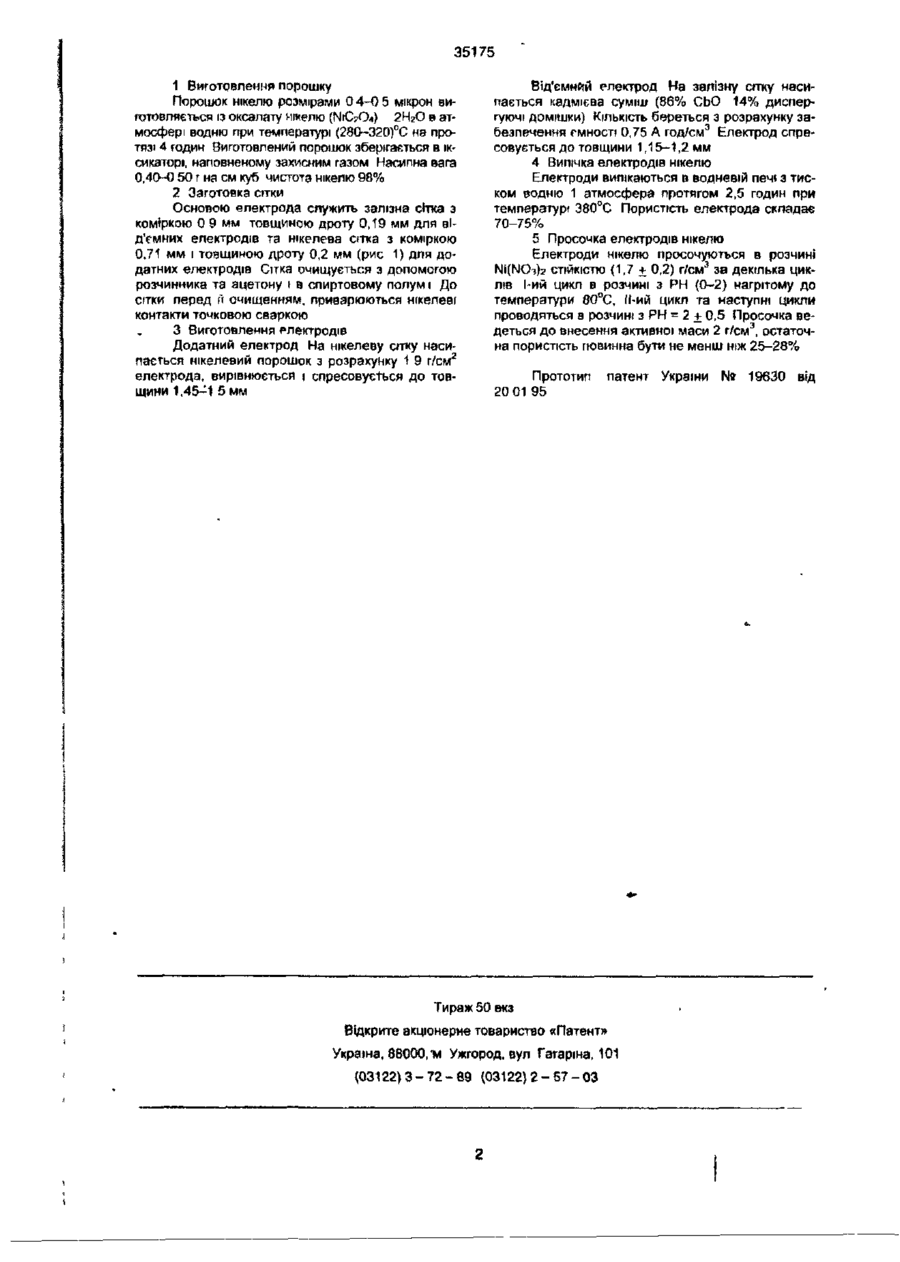

Спосіб виготовлення нікель-кадмієвого акумулятора на основі субмікронної кераміки, що включає запресування субмікронного порошку нікелю та кадмію з обох сторін на основу, виконану у вигляді залізної та нікелевої сітки з наступним окис люванням кадмію у керамічному стані, який відрізняється тим, що перед запресуванням порошку нікелю та кадмію основу її очищають за допомогою розчинника та ацетону і в спиртовому полум'ї, при цьому виготовлення Порошку і випічка електродів здійснюється в атмосфері чистого сухого водню, а порошок відсортовується до певних розмірів (від 0,4 мкм до 0,7 мкм). після чого проводиться випічка електродів в пічці з постійною температурою 380°С в місці розміщення електродів, після чого електроди нікелю просочують в розчині Ni(NO3)7 стійкістю (1 7-0.2) Г/см3 за декілька циклів, перший цикл в розчині з РН(0-2) нагрітому до температури 80сС, другий та наступні цикли проводяться в розчині з РН = 2 + 0,5. Винахід відноситься до електротехніки, енергетики та інших галузей техніки, що використовують джерела струму. тора на основі субмікронної кераміки, що включає запресування субмікронного порошку нікелю та кадмію з обох сторін на основу, виконану у вигляді залізної та нікелевої сітки з наступним окислюванням кадмію у керамічному стані, згідно з винаходом перед запресуванням порошку нікелю та кадмію основу її очищають за допомогою розчинника та ацетону і в спиртовому полум'ї, при цьому виготовлення порошку і випічка електродів здійснюється в атмосфері чистого сухого водню, а порошок відсортовується до певних розмірів (від 0,4 мкм до 0,7 мкм), після чого проводиться випічка електродів в пічці з постійною температурою 380°С в місці розміщення електродів, після чого електроди нікелю просочують в розчині М(гЮз)г стійкістю (1,70,2) Г/см3 за декілька циклів, перший цикл в розчині з РН(0-2) нагрітому до температури 80°Є, другий та наступні цикли проводяться в розчині з РН = =2 ±0,5. З опису до патенту України № 19630 відомий спосіб виготовлення електронної кераміки для потужКих електродів, що використовується при виготовленні потужних акумуляторів Цей спосіб містить в собі запресування субмікронного порошку нікелю та кадмію з обох сторін на основу і його спікання в атмосфері водню, при цьому за основу використовують залізну нікельовану сітку з періодичними властивостями, порошок використовують високої частоти порядку 99,99%, а кадмій окислюють у керамічному стажі. Недоліком цього способу (прототипу) є те, що випічка електродів здійснюється у звичайній атмосфері, що призводить до низької' якості електродів, а також те, що згідно цього способу сітку не очищали хімічним способом, що приводило до тріскання електродів що знову ж таки, призводило до низької якості електродів і погіршень роботи акумулятора в цілому. Задачею винаходу є створення надійного та якісного способу виготовлений нікель-кадмієвого акумулятора. Поставлена задача вирішується тим, що у способі виготовлення нікель-кадмієвого акумуля Процес виготовлення акумулятора складається із етапів 1 Виготовлення порошку. 2. Заготовки нікелевої сітки та приварювання до неї контактів 3. Виготовлення електродів. 4. Випічки електродів. 5. Просочки. ю Т" Ю CO О) 35175 1 Виготовлення порошку Порошок нікелю розмірами 0 4-0 5 мікрон виготовляється із оксалату нікелю (NtCpCXi) 2Н2О в атмосфері водню при температурі (280-320)°С на протязі 4 годин Виготовлений порошок зберігається в іксикаторі, наповненому захисним газом Насипна вага 0,40-0 50 г на см куб чистота нікелю 98% 2 Заготовка сітки Основою електрода служить залізна сітка з коміркою 0 9 мм товщиною дроту 0,19 мм для від'ємних електродів та нікелева сітка з коміркою 0,71 мм і товщиною дроту 0,2 мм (рис 1) для додатних електродів Сітка очищується з допомогою розчинника та ацетону і в спиртовому полум і До сітки перед и очищенням, приварюються нікелеві контакти точковою сваркою 3 Виготовлення рлектродів Додатний електрод На нікелеву сітку насипається нікелевий порошок з розрахунку 1 9 г/см2 електрода, вирівнюється t спресовується до товщини 1.45-И 5 мм Від'ємний електрод На залізну сітку насипається кадмієва суміш (86% СЬО 14% диспергуючі домішки) КІЛЬКІСТЬ береться з розрахунку забезпечення гмності 0,75 А год/см3 Електрод спресовується до товщини 1,15-1,2 мм 4 Випічка електродів нікелю Електроди випікаються в водневій печі з тиском водню 1 атмосфера протягом 2,5 годин при температурі 380°С Пористість електрода складає 70-75% 5 Просочка електродів нікелю Електроди нікелю просочуються в розчині Ni(N0-j)2 СТІЙКІСТЮ (1,7 + 0,2) г/см3 за декілька циклів 1-ий цикл в розчині з РН (0-2) нагрітому до температури 80°С, ІІ-ий цикл та наступні цикли проводяться в розчині з РН = 2 + 0,5 Просочка ведеться до внесення активної маси 2 г/см3, остаточна пористість повинна бути не менш ніж 25-28% Прототип 20 01 95 патент Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, ти Ужгород, вул Гагаріна. 101 (03122)3-72-89 (03122)2-57-03 України № 19630 від
