Спосіб виготовлення кераміки на основі оксиду алюмінію

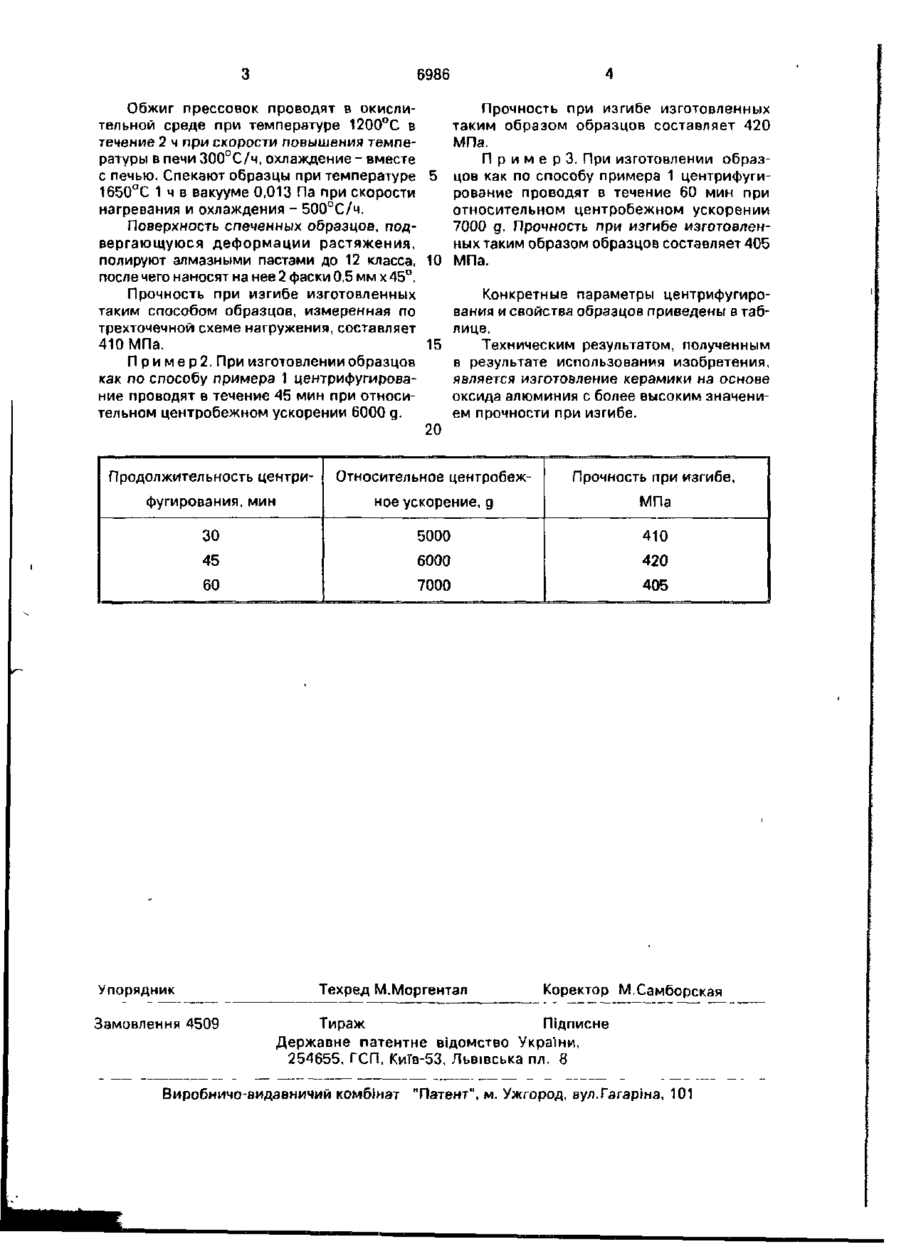

Способ изготовления керамики на основе оксида алюминия путем измельчения исходного порошка, формования методом полусухого прессования, обжига и спекания, о т л и ч а ю щ и й с я тем, что измельчение проводят ультразвуковым диспергированием в жидкости, после чего осуществляют центрифугирование в течение 30-60 мин при ускорении 5000-7000 д, сушку и повторное измельчение. с > Изобретение относится к изготовлению керамических изделий на основе оксида алюминия, в частности, биокерамики, и может быть использовано для получения биоимплантатов, применяемых в медицине, а именно в ортопедии, травматологии и стоматологическом протезировании для вживления в костную ткань. Известен способ изготовления керамики на основе оксида алюминия, включающий формование изделий методом полусухого прессования с последующим обжигом прессовок и спеканием [1]. Недостатком данного способа является недостаточно высокая плотность и прочность при изгибе спеченных изделий. Задачей настоящего изобретения является повышение прочности керамики при изгибе. Поставленная задача достигается тем, что в способе изготовления керамики на основе оксида алюминия, включающем измельчение исходного порошка, формование методом полусухого прессования, обжиг и спекание согласно изобретения измельчение проводят ультразвуковым дисперг и р о в а н и е м в ж и д к о с т и , после чего осуществляют центрифугирование в течение 30-60 мин при ускорении 5000-7000 д, сушку и повторное измельчение. П р и м е р 1. 100 г промышленного ON порошка АІгОз (содержание АЬОз ^ 99,8%) заливают 500 мл дистиллированной воды и подвергают ультразвуковому диспергированию в течение 30 мин при выходном напряжении ультразвукового генератора 1 к В , после чего суспензию разбавляют в 5 раз дистиллированной водой, взбалтывают и проводят центрифугирование в течение 30 мин при относительном центробежном ускорении 5000 д. Центробежное консолидированные порошковые компакты высушивают и измельчают, например, в агатовой ступке. о ю оо О Из полученного порошка методом полусухого прессования при давлении 200 МПа формируют заготовки изделий в виде балочек с размерами 8 х 8 х 50 мм. 6986 Обжиг прессовок проводят в окислиПрочность при изгибе изготовленных тельной среде при температуре 1200°С в таким образом образцов составляет 420 течение 2 ч при скорости повышения темпеМПа. ратуры в печи 300°С/ч, охлаждение - вместе П р и м е р 3. При изготовлении образс печью. Спекают образцы при температуре цов как по способу примера 1 центрифуги1650аС 1 ч в вакууме 0,013 Па при скорости рование проводят в течение 60 мин при нагревания и охлаждения - 500°С/ч. относительном центробежном ускорении 7000 д. Прочность при изгибе изготовленПоверхность спеченных образцов, подных таким образом образцов составляет 405 вергающуюся деформации растяжения, полируют алмазными пастами до 12 класса, 10 МПа. после чего наносят на нее 2 фаски 0,5 мм х45°. Прочность при изгибе изготовленных Конкретные параметры центрифугиротаким способом образцов, измеренная по вания и свойства образцов приведены в табтрехточечной схеме нагружения, составляет лице. 410 МПа. Техническим результатом, полученным 15 П р и м е р 2 . П р и изготовлении образцов в результате использования изобретения, как по способу примера 1 центрифугироваявляется изготовление керамики на основе ние проводят в течение 45 мин при относиоксида алюминия с более высоким значенительном центробежном ускорении 6000 д. ем прочности при изгибе. 20 Продолжительность центри Относительное центробеж Прочность при изгибе, фугирования, мин ное ускорение, g МПа 30 5000 410 45 6000 420 60 7000 405 Упорядник Замовлення 4509 Техред М.Моргентал Коректор М.Самборская Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл. 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
