Спосіб виготовлення кераміки на основі оксиду алюмінію
Номер патенту: 9779
Опубліковано: 30.09.1996
Автори: Лашнева Валентина Василівна, Дубок Віталій Андрійович
Формула / Реферат
(57) Способ изготовления керамики на основе оксида алюминия, включающий тонкое измельчение, смешивание с картофельным крахмалом в количестве 3-5 мас.%, полусухое прессование заготовок и обжиг, отличающийся тем, что измельчение осуществляют до размера частиц 70-130 мм.
Текст

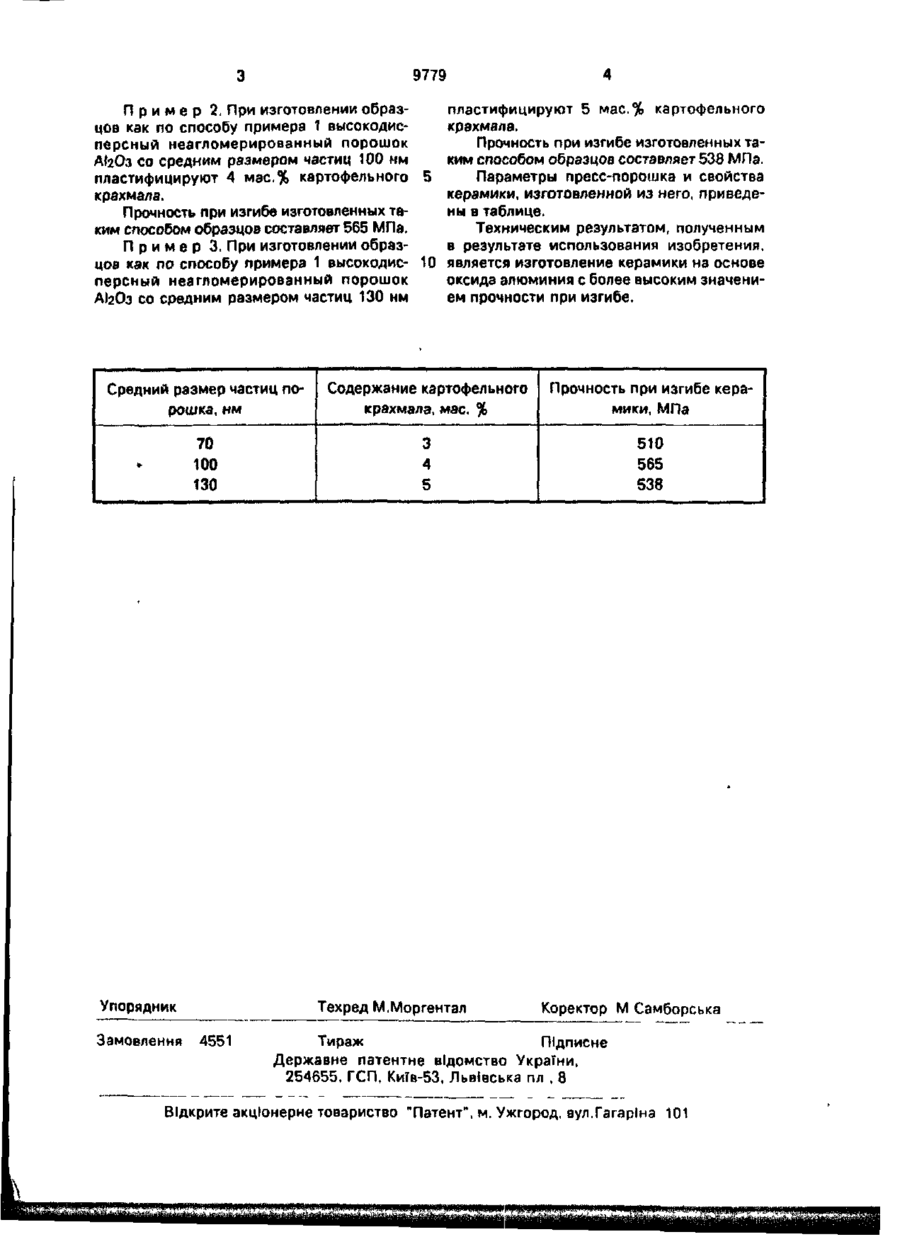

Способ изготовления керамики на основе оксида алюминия, включающий тонкой измельчение, смешивание с картофельным крахмалом в количестве 3-5 мас.%, полусухое прессование заготовок и обжиг, о т л и ч а ю щ и й с я тем, что измельчение осуществляют до размера частиц 70-130 нм. измельчение осуществляют до размера частиц 70-100 нм. П р и м е р 1. Высокодисперсный неагломерированный порошок оксида алюминия (содержание АІгОз^99,5%) со средним размером частиц 70 нм пластифицируют З мас % картофельного крахмала и формуют в стальной пресс-форме при давлении 200 МПа заготовки изделий в виде балочек с размерами 8x8x50 мм. Обжиг прессовок проводят в окислительной среде при 1200°С в течение 2 ч при скорости повышения температуры в печи 300°С/ч. Спекание проводят в вакуумной печи при 1650°С в течение 1 ч при скорости нагревания и охлаждения печи 500°С/ч Поверхность спеченных образцов, подвергающуюся деформации растяжения, полируют алмазными пастами до 12 класса, после чего наносят на нее 2 фаски 0,5 мм х 45. Прочность при изгибе изготовленных таким способом образцов, измеренная по схеме сосредоточенного нагружения, составляет 510 МПа. С > VI VI о 9779 пластифицируют 5 мас.% картофельного П р и м е р 2. При изготовлении образкрахмала. цов как по способу примера 1 высокодисПрочность при изгибе изготовленных таперсный неагломерированный порошок ким способом образцов составляет 538 МПа. АїгОз со средним размером частиц 100 мм Параметры пресс-порошка и свойства пластифицируют 4 мэс.% картофельного керамики, изготовленной из него, приведекрахмала. ны в таблице. Прочность при изгибе изготовленных таТехническим результатом, полученным ким способом образцов составляет 565 МЛа. в результате использования изобретения, П р и м е р 3. При изготовлении образцов как по способу примера 1 высокодис- 10 является изготовление керамики на основе оксида алюминия с более высоким значениперсный неагломерированный порошок ем прочности при изгибе. АІгОз со средним размером частиц 130 нм Средний размер частиц порошка, нм Содержание картофельного крахмала, мае. % Прочность при изгибе керамики, МПа 70 100 130 3 4 5 510 565 538 Упорядник Замовлення Техред М.Моргентал 4551 Коректор М Самборська Тираж Підписне Державне патентне відомство України, 254655. ГСП. КиТв-53, Львівська пл . 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна 101
ДивитисяДодаткова інформація
Назва патенту англійськоюProcess for the production of ceramics based on aluminium oxide
Автори англійськоюDubok Vitalii Andriiovych, Lashneva Valentyna Vasylivna
Назва патенту російськоюСпособ изготовления керамики на основе оксида алюминия
Автори російськоюДубок Виталий Андреевич, Лашнева Валентина Васильевна
МПК / Мітки
МПК: C04B 35/10, C04B 35/63
Мітки: основі, кераміки, оксиду, виготовлення, алюмінію, спосіб
Код посилання
<a href="https://ua.patents.su/2-9779-sposib-vigotovlennya-keramiki-na-osnovi-oksidu-alyuminiyu.html" target="_blank" rel="follow" title="База патентів України">Спосіб виготовлення кераміки на основі оксиду алюмінію</a>
Спосіб виготовлення кераміки на основі оксиду алюмінію
Номер патенту: 6986
Опубліковано: 31.03.1995
Автори: Лашнева Валентина Василівна, Дубок Віталій Андрійович
МПК: C04B 35/622, C04B 35/10
Мітки: кераміки, оксиду, алюмінію, основі, виготовлення, спосіб
Формула / Реферат:
(57) Способ изготовления керамики на основе оксида алюминия путем измельчения исходного порошка, формования методом полусухого прессования, обжига и спекания, отличающийся тем, что измельчение проводят ультразвуковым диспергированием в жидкости, после чего осуществляют центрифугирование в течение 30-60 мин при ускорении 5000-7000 g1 сушку и повторное измельчение.
Засіб виготовлення керамічного матеріалу на основі нітридів
Номер патенту: 1048
Опубліковано: 30.12.1993
Автори: Гервіц Євген Ілліч, Хейдемане Гундега Мартинівна, Грабіс Яніс Петрович, Петровський Віталій Ярославович, Ковальчук Володимир Васильович, Погорєлова Діана Андріївна, Міллєр Таліс Нікласович, Сартинська Ліна Людвіговна, Май Маргарита Михайлівна, Гнесін Георгій Гдалієвич, Осіпова Ірина Іванівна, Палчевскіс Ерікс Антонович
МПК: C04B 35/58
Мітки: засіб, матеріалу, виготовлення, нітридів, керамічного, основі
Формула / Реферат:
Формула изобретения1. Способ изготовления керамического материала на основе нитридов, включающий высокотемпературный синтез нитрида кремния из порошка кремния, введение активатора спекания: оксида алюминия или оксида алюминия и оксида иттрия, смешивание, горячее прессование при 1650-1750°С и давлении 20-30 МПа, отличающийся тем, что, с целью повышения эксплуатационных свойств керамического материала, введение активатора спекания с...
Спосіб виготовлення лицьової стінової кераміки
Номер патенту: 1918
Опубліковано: 20.12.1994
Автори: Діденко Микола Якович, Михайлов Володимир Іванович, Величко Юрій Михайлович
МПК: C04B 18/04, C04B 24/04, C04B 33/02
Мітки: лицьової, стінової, виготовлення, спосіб, кераміки
Формула / Реферат:
Способ изготовления лицевой стеновой керамики, включающий смешивание сернистых отходов углеобогащения с технологической добавкой, формование, сушку и обжиг, отличающийся тем, что в качестве технологической добавки при смешивании вводят отходы производства адициновой кислоты в количестве 0,5-5 мас. % от веса смеси и отходы бариево-стронциевого производства в количестве 1-2 мас. % от веса смеси.
Спосіб одержання нітриду алюмінію
Номер патенту: 8684
Опубліковано: 30.09.1996
Автори: Авербух Леонід Михайлович, Косолапова Тетяна Яківна, Бартницька Тамара Сергіївна, Яковлева Діна Семенівна, Мацегора Світлана Никифорівна, Сухіх Леонід Леонідович
МПК: C01B 21/072
Мітки: спосіб, нітриду, одержання, алюмінію
Формула / Реферат:
1. Способ получения нитрида алюминия, включающий азотирование в потоке азота шихты оксида алюминия с углеродом, взятом в избытке 10-30 мас.% от расчетного, и активирующей добавкой, окислительный отжиг продукта азотирования при 500-700°С, отличающийся тем, что, с целью повышения выхода целевого продукта, применяют углерод с размером частиц 0,04-0,1 мкм, а в качестве активирующей добавки в шихту вводят 10-20 мас.% соли аммония, гидразина или...
Спосіб виготовлення теплопровідної кераміки
Номер патенту: 6686
Опубліковано: 29.12.1994
Автори: Суранов Олександр Вадимович, Куліч Людмила Григорівна, Ципін Нехем'ян Веніамінович, Кулич Віталій Григорович, Ротнер Юрій Михайлович, Скляр Світлана Йосипівна, Боримський Олександр Іванович, Сімкін Едуард Семенович
МПК: C04B 35/645, C04B 35/58
Мітки: кераміки, теплопровідної, виготовлення, спосіб
Формула / Реферат:
(57) Способ изготовления теплопроводной керамики на основе нитрида кремния с добавкой нитрида бора кубической модификации, включающий смешивание компонентов, формование и горячее прессование, отличающийся тем, что горячее прессование ведут по следующему режиму: сначала поднимают давление и при достижении его величины 6-8 МПа начинают нагрев со скоростью 40-50° в ~ мин до температуры 1823-1843 К, выдерживают при этой температуре 80-100...
