Ступінь відцентрової турбомашини

Номер патенту: 9267

Опубліковано: 30.09.1996

Автори: Сіненко Олександр Юрійович, Торопчін Сергій Федорович, Смірнов Володимир Степанович

МПК: F04D 29/28

Мітки: колесо, робоче, турбомашині, відцентрової

Формула / Реферат:

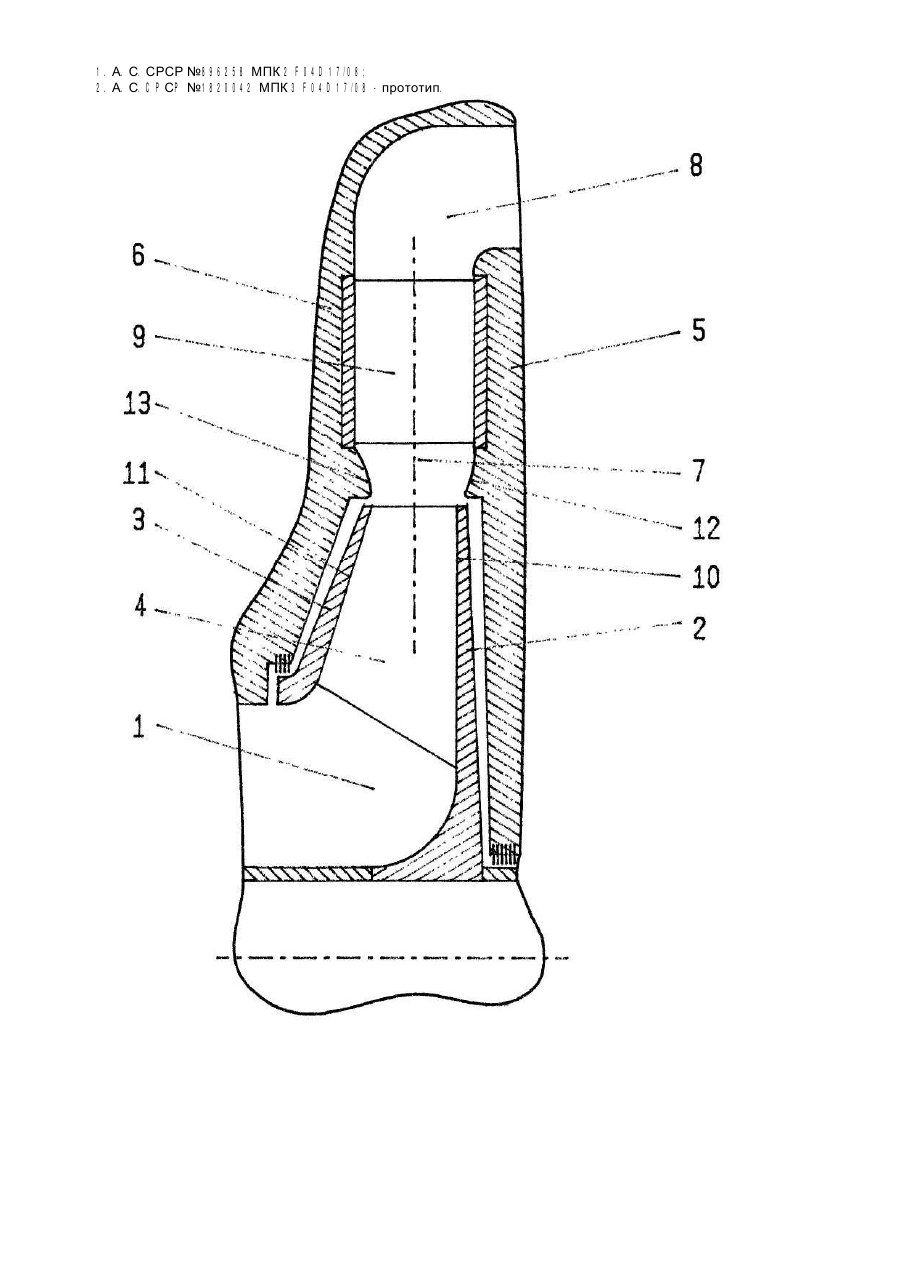

Рабочее колесо центробежной турбомашини, содержащее основной диск, равномерно установ­ленные на нем по окружности с образованием межлопаточных каналов длинные лопатки и раз­мещенные между ними средние и укороченные лопатки, причем выходные кромки всех лопаток расположены на одной окружности, отличающее­ся тем, что, с целью повышения КПД турбомашины и повышения ее надежности путем снижения пульсации давления, каждая средняя лопатка сме­щена от...

Номер патенту: 18406

Опубліковано: 25.12.1997

Автори: Грінченко Дмитро Микитович, Мудрицький Володимир Вікторович

МПК: F01D 1/00

Мітки: турбомашині, ступінь

Формула / Реферат:

Ступень турбомашины, содержащая размещенное в корпусе рабочее колесо, на диске которого закреплены рабочие лопатки. с бандажами и промежуточными полочками, отличающаяся тем, что она снабжена периферийной и, по меньшей мере, одной промежуточной магнитными опорами, каждая из которых выполнена из роторной и статорной расположенных с зазором между собой кольцевых частей, изготовленных из постоянных магнитов, обращенных к зазору одноименными...

Номер патенту: 16354

Опубліковано: 29.08.1997

Автори: Назаренко Сергій Вікторович, Стегно Олег Леонідович, Зінченко Юрій Степанович, Малик Микола Володимирович

МПК: F04D 29/44

Мітки: відцентрової, вихідній, пристрій, турбомашині

Формула / Реферат:

Выходное устройство центробежной турбо-машины по авт.св. № 1170194, отличающееся тем, что, с целью повышения КПД путем уменьшения гидравлических потерь, профиль ребра в нормаль­ных сечениях описывается степенным уравнением у ° х", где п ° їе (90° -а/2),а- угол между радиу-сами, .соединяющими центры и входные кромки выходного патрубка, при этом ось у совпадает с одним из этих радиусов, а начало координат совме­щено с точкой пересечения...

Номер патенту: 13535

Опубліковано: 25.04.1997

Автори: Татарінов Володимир Михайлович, Гетало Валерій Володимирович

МПК: F01D 9/02, F04D 29/44

Мітки: дифузор, відцентрової, турбомашині, радіальний

Формула / Реферат:

Радиальный диффузор центробежной турбомашины, содержащий боковые стенки и установ­ленные между ними концентричне друг другу два ряда лопаток с образованием радиального зазора между ними, отличающийся тем, что, с целью по­вышения КПД турбомашины, величина радиального зазора составляет 0,014-0,1 от диаметра расположе­ния входных кромок лопаток первого ряда.

Номер патенту: 55534

Опубліковано: 15.04.2003

Автори: Спіцин Володимир Євгенійович, Бербер Людмила Саідівна, Лисенко Валентин Микитович

МПК: F01D 5/00

Мітки: турбомашині, робочих, лопаток, вузол, кріплення

Формула / Реферат:

1. Вузол кріплення робочих лопаток турбомашини, який містить стопорне розрізне кільце, розміщене в пазу диска та прорізях в хвостовиках робочих лопаток, що утворюють спільну кільцеву канавку, зафіксоване від прокручування стопорним елементом, розміщеним в отворі на торці диска, який відрізняється тим, що стопорний елемент виконаний у вигляді пластинки з виступом, яка установлена в спільну кільцеву канавку з внутрішньої сторони виступом в...
