Пристрій для прискорення перезарядження короткоствольної автоматичної вогнепальної зброї

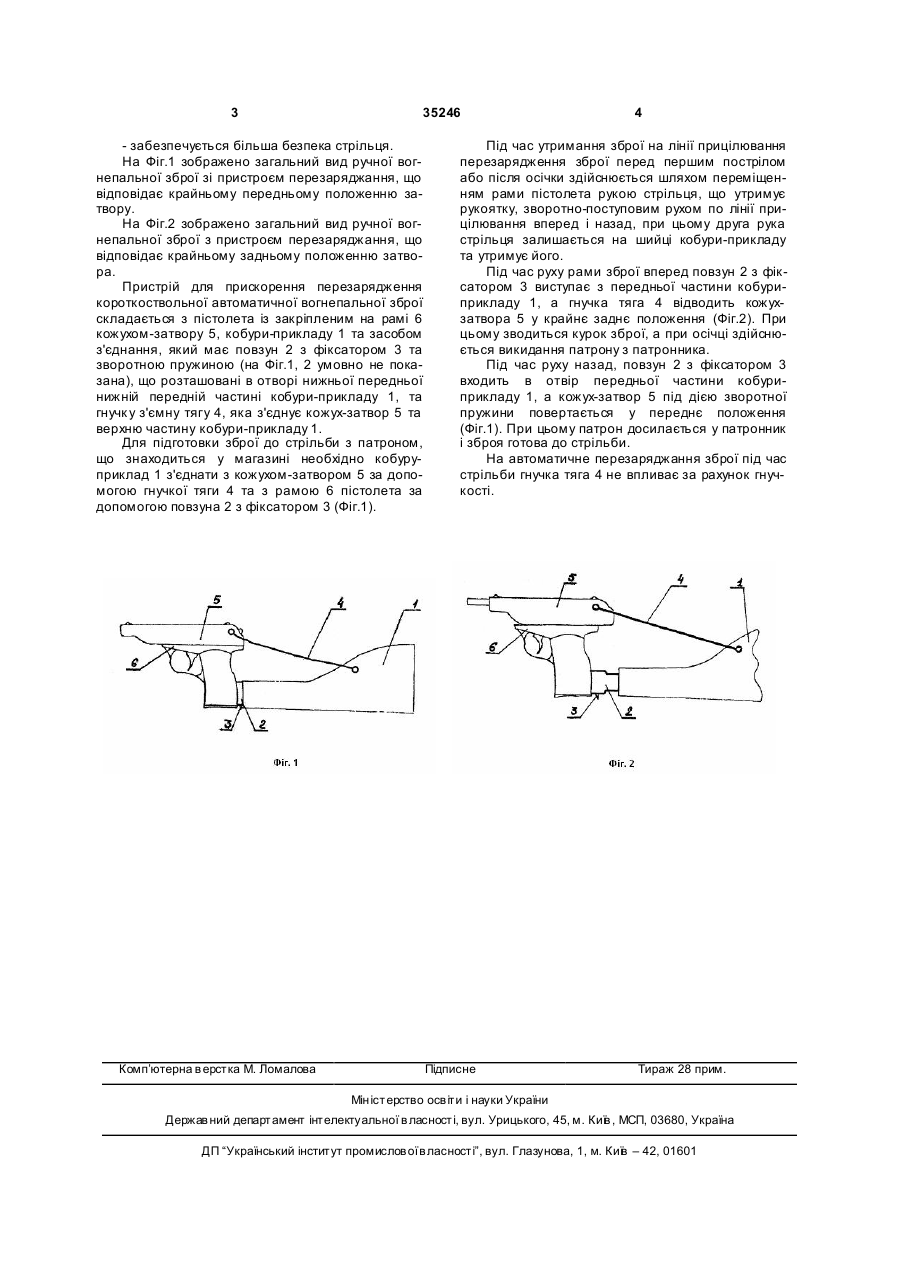

Пристрій для прискорення перезарядження короткоствольної автоматичної вогнепальної зброї, що має пістолет, кобуру-приклад із пристроєм з'єднання, який відрізняється тим, що пристрій з'єднання має повзун зі зворотною пружиною, які розташовані в отворі нижньої передньої частини кобури-приклада, верхня частина якого з'єднана з затвором гнучкою знімною тягою. (19) (21) u200804338 (22) 07.04.2008 (24) 10.09.2008 (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) МОІСЕЄВ ЄВГЕН МИКОЛАЙОВИЧ, UA, ОРЛОВ ЮРІЙ ЮРІЙОВИЧ, UA, БОЛЬШАКОВ ВАДИМ НАТАНОВИЧ, U A, ГОЛУБ ЮРІЙ МИКОЛАЙОВИЧ, UA, ЛИТВИНОВ ВОЛОДИ МИР АН АТОЛІЙОВИЧ, UA, НЕСТЕРЕНКО МИКОЛА ПЕТРОВИЧ, U A 3 35246 - забезпечується більша безпека стрільця. На Фіг.1 зображено загальний вид ручної вогнепальної зброї зі пристроєм перезаряджання, що відповідає крайньому передньому положенню затвору. На Фіг.2 зображено загальний вид ручної вогнепальної зброї з пристроєм перезаряджання, що відповідає крайньому задньому положенню затвора. Пристрій для прискорення перезарядження короткоствольної автоматичної вогнепальної зброї складається з пістолета із закріпленим на рамі 6 кожухом-затвору 5, кобури-прикладу 1 та засобом з'єднання, який має повзун 2 з фіксатором 3 та зворотною пружиною (на Фіг.1, 2 умовно не показана), що розташовані в отворі нижньої передньої нижній передній частині кобури-прикладу 1, та гнучк у з'ємну тягу 4, яка з'єднує кожух-затвор 5 та верхню частину кобури-прикладу 1. Для підготовки зброї до стрільби з патроном, що знаходиться у магазині необхідно кобуруприклад 1 з'єднати з кожухом-затвором 5 за допомогою гнучкої тяги 4 та з рамою 6 пістолета за допомогою повзуна 2 з фіксатором 3 (Фіг.1). Комп’ютерна в ерстка М. Ломалова 4 Під час утримання зброї на лінії прицілювання перезарядження зброї перед першим пострілом або після осічки здійснюється шляхом переміщенням рами пістолета рукою стрільця, що утримує рукоятку, зворотно-поступовим рухом по лінії прицілювання вперед і назад, при цьому друга рука стрільця залишається на шийці кобури-прикладу та утримує його. Під час руху рами зброї вперед повзун 2 з фіксатором 3 виступає з передньої частини кобуриприкладу 1, а гнучка тяга 4 відводить кожухзатвора 5 у крайнє заднє положення (Фіг.2). При цьому зводиться курок зброї, а при осічці здійснюється викидання патрону з патронника. Під час руху назад, повзун 2 з фіксатором 3 входить в отвір передньої частини кобуриприкладу 1, а кожух-затвор 5 під дією зворотної пружини повертається у переднє положення (Фіг.1). При цьому патрон досилається у патронник і зброя готова до стрільби. На автоматичне перезаряджання зброї під час стрільби гнучка тяга 4 не впливає за рахунок гнучкості. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
