Тракт гарячого дуття

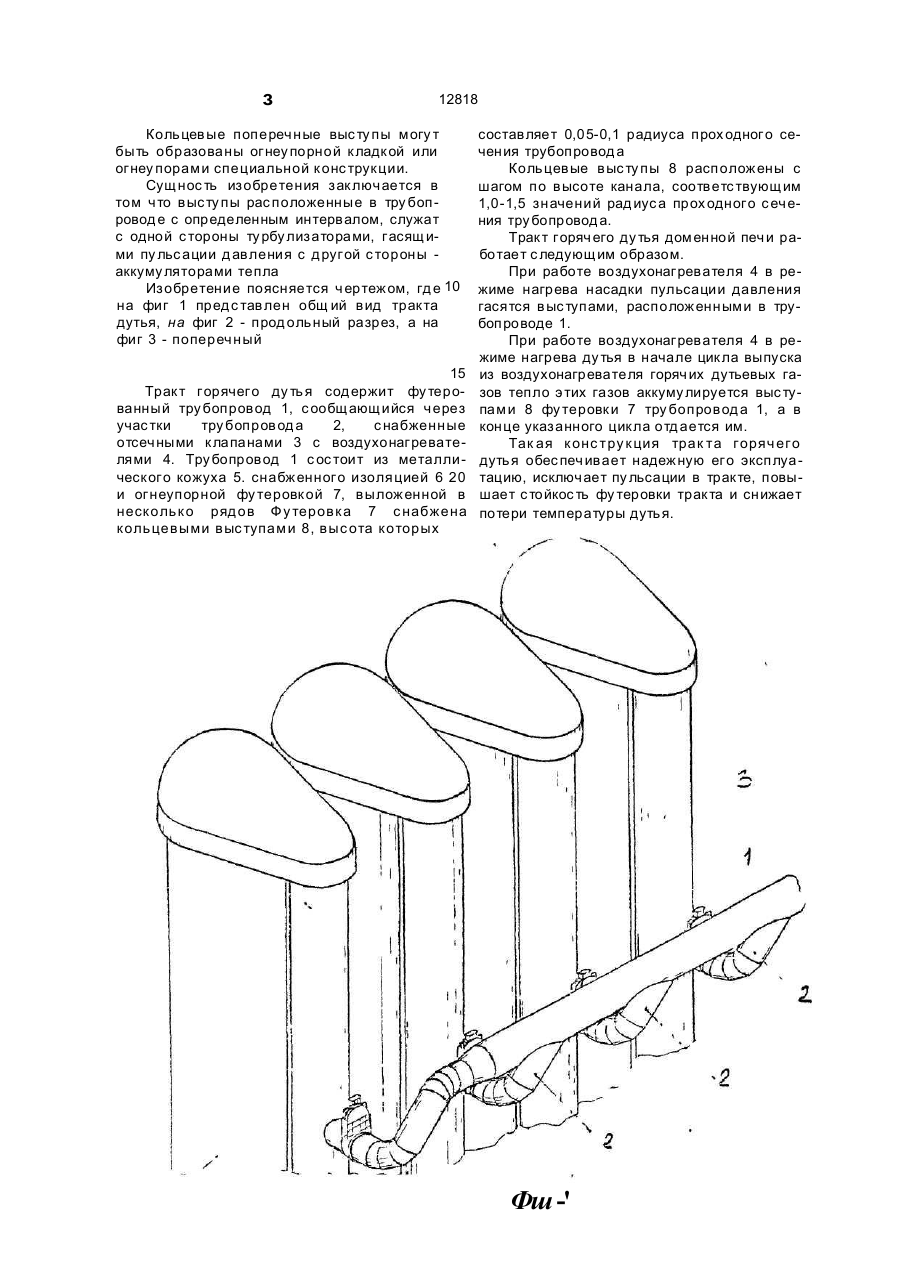

Тракт горячего дутья, преимущественно доменных печей, сод ержащий фу терованный тру бопровод, с оед иняющий воздух онагреватель с потребителем, о т л и ч а ю щ и й с я тем, что тракт снабжен кольцевыми выступами, выполненными в фу теровке трубопровода и расположенными с шагом, равным 1.0-1, 5 рад иус а прох од ного с ечения тру бопровод а, при э том выс ота выс ту пов равна 0, 05-0,1 э того радиуса. пульс аций давления в фу терованном тру бопроводе, низкая с тойкос ть его фу теровки больш ие потери температу ры ду тья. В основу изобретения поставлена зада ча усовершенс твовать тракт горяч его ду тья преимущес твенно д оменной печ и пу тем гашения пу льсации заявления в фу терованном тру бопровод е, что позволяет с низить потери температу ры ду тья, повыс ить с тойкость фу теровки. Пос тавленная цель дос тигается тем, что в тракте горяч его ду тья, преимущес твенно Доменных печей, с одержащем фу терованный тру бопровод, с оед иняющий возд ух онагрева те ль с по треб и те лем, с оглас н о изобретению трак т с набжен кольцевыми выступами, выполненными в фу теровке трубопровода и расположенными с шагом, равным 1, 0-1, 5 рад иус а проходного с ечения тру бопровод а, при э том высота выс тупов равна 0, 05-0,1 э того радиуса. С > ю 00 00 о з 12818 Кольцевые поперечные выс ту пы могу т быть образованы огнеу порной кладкой или огнеу порами специальной конс трукции. Сущнос ть изобретения заключается в том что выс ту пы рас положенные в тру бопровод е с определенным интервалом, служат с одной с тороны ту рбу лизаторами, гасящ ими пу льс ации д авления с д ругой с тороны аккуму ляторами тепла Изобретение поясняется чертежом, гд е 10 на фиг 1 пред с тавлен общ ий вид тракта дутья, на фиг 2 - прод ольный разрез, а на фиг 3 - поперечный 15 Тракт горячего ду тья сод ержит фу терованный тру бопровод 1, с ообщающийся через учас тки тру бопровод а 2, с набженные отсечными клапанами 3 с воздухонагревателями 4. Тру бопровод 1 с ос тоит из металлического кожуха 5. снабженного изоляцией 6 20 и огнеупорной фу теровкой 7, вылож енной в несколько ряд ов Фу теровка 7 с набжена кольцевыми выс тупами 8, выс ота которых составляет 0,05-0,1 радиуса прох одного сечения трубопровод а Кольцевые выс ту пы 8 расположены с шагом по высоте канала, соответс твующим 1,0-1,5 значений рад иус а прох одного с ечения тру бопровод а. Тракт горяч его ду тья доменной печ и работает с ледующим образом. При работе воздухонагревателя 4 в режиме нагрева насадки пульсации давления гасятся выс тупами, расположенными в трубопроводе 1. При работе воздухонагревателя 4 в режиме нагрева ду тья в начале цикла выпуска из воздухонагревателя горяч их дутьевых газов тепло э тих газов аккуму лируется выс тупами 8 фу теровки 7 тру бопровод а 1, а в конце указанного цикла отд ается им. Так ая конс тру кция трак та горяч его дутья обес печ ивает надежную его эксплуатацию, исключает пу льсации в тракте, повышает с тойкос ть фу теровки тракта и снижает потери температуры дутья. Фш -' 12818 З Упорядник Замовлення 4084 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне від омс тво України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товарис тво "Патент", м. Ужгород, вул. Гаг арІна, 101
