Установка для випробування робочих органів ґрунтообробних машин на зношування
Номер патенту: 35334
Опубліковано: 10.09.2008
Автори: Похиленко Геннадій Миколайович, Лопатько Костянтин Георгійович, Войтюк Валерій Дмитрович, КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ
Формула / Реферат
Установка для випробування робочих органів ґрунтообробних машин на зношування, що містить раму, на якій змонтовані бункер для ґрунту, електродвигун і черв'ячний редуктор, кінематично зв'язаний через муфту з'єднання і підшипниковий вузол з вертикальною опорною стійкою, яка відрізняється тим, що на вертикальній опорній стійці, виконаній з можливістю обертального руху навколо своєї осі, закріплені дві поперечини, на яких встановлені дві лапи культиваторів і два лотки, з можливістю розпушування ґрунту в бункері і подальшого його загортання та ущільнення, а як абразив бункер містить необхідного типу ґрунт.
Текст

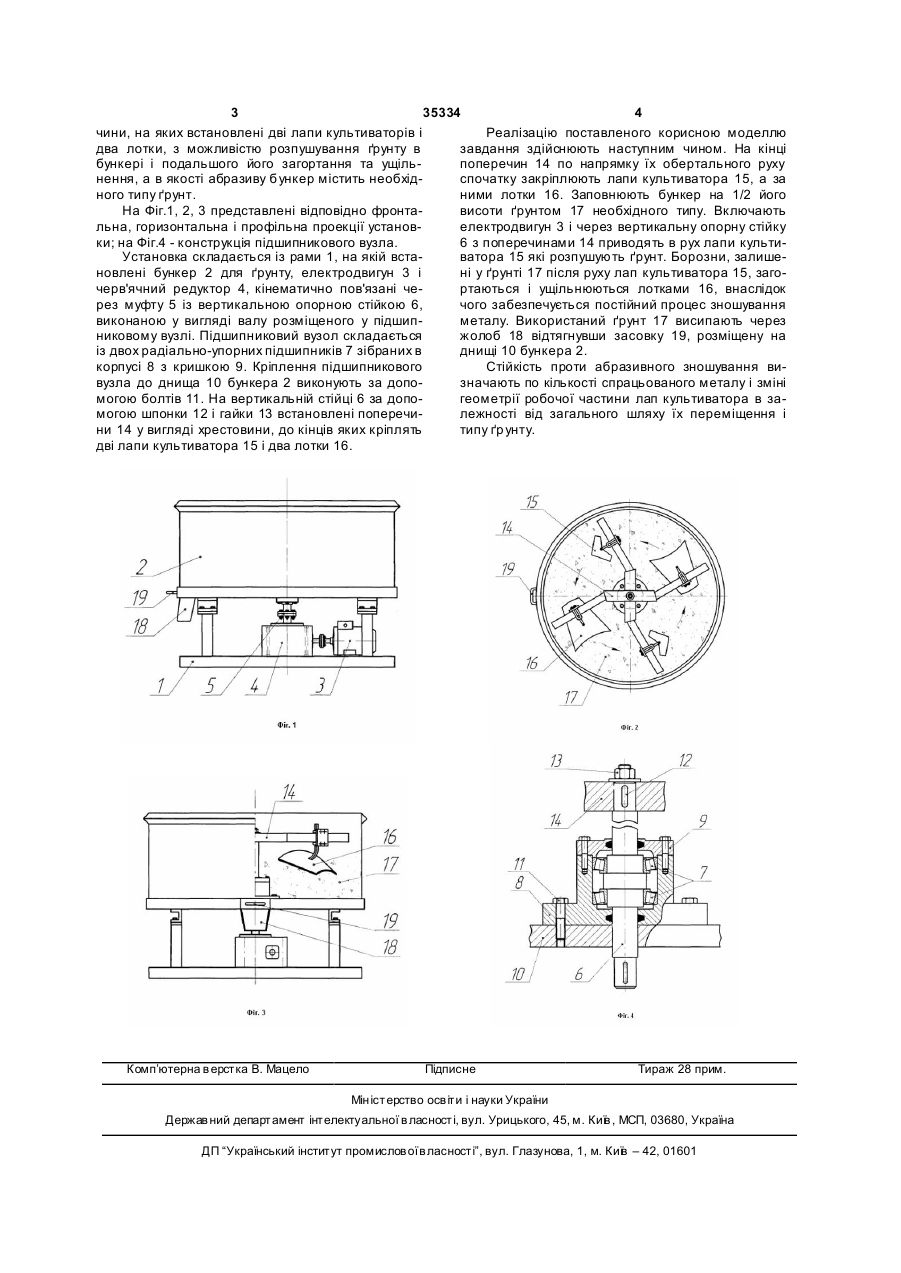

Установка для випробування робочих органів ґрунтообробних машин на зношування, що містить 3 35334 4 чини, на яких встановлені дві лапи культиваторів і Реалізацію поставленого корисною моделлю два лотки, з можливістю розпушування ґрунту в завдання здійснюють наступним чином. На кінці бункері і подальшого його загортання та ущільпоперечин 14 по напрямку їх обертального руху нення, а в якості абразиву бункер містить необхідспочатку закріплюють лапи культиватора 15, а за ного типу ґрунт. ними лотки 16. Заповнюють бункер на 1/2 його На Фіг.1, 2, 3 представлені відповідно фронтависоти ґрунтом 17 необхідного типу. Включають льна, горизонтальна і профільна проекції установелектродвигун 3 і через вертикальну опорну стійку ки; на Фіг.4 - конструкція підшипникового вузла. 6 з поперечинами 14 приводять в рух лапи культиУстановка складається із рами 1, на якій вставатора 15 які розпушують ґрунт. Борозни, залишеновлені бункер 2 для ґрунту, електродвигун 3 і ні у ґрунті 17 після руху лап культиватора 15, загочерв'ячний редуктор 4, кінематично пов'язані чертаються і ущільнюються лотками 16, внаслідок рез муфту 5 із вертикальною опорною стійкою 6, чого забезпечується постійний процес зношування виконаною у вигляді валу розміщеного у підшипметалу. Використаний ґрунт 17 висипають через никовому вузлі. Підшипниковий вузол складається жолоб 18 відтягнувши засовку 19, розміщену на із двох радіально-упорних підшипників 7 зібраних в днищі 10 бункера 2. корпусі 8 з кришкою 9. Кріплення підшипникового Стійкість проти абразивного зношування вивузла до днища 10 бункера 2 виконують за допозначають по кількості спрацьованого металу і зміні могою болтів 11. На вертикальній стійці 6 за допогеометрії робочої частини лап культиватора в замогою шпонки 12 і гайки 13 встановлені поперечилежності від загального шляху їх переміщення і ни 14 у вигляді хрестовини, до кінців яких кріплять типу ґр унту. дві лапи культиватора 15 і два лотки 16. Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
