Пневматичний позиційний регулятор

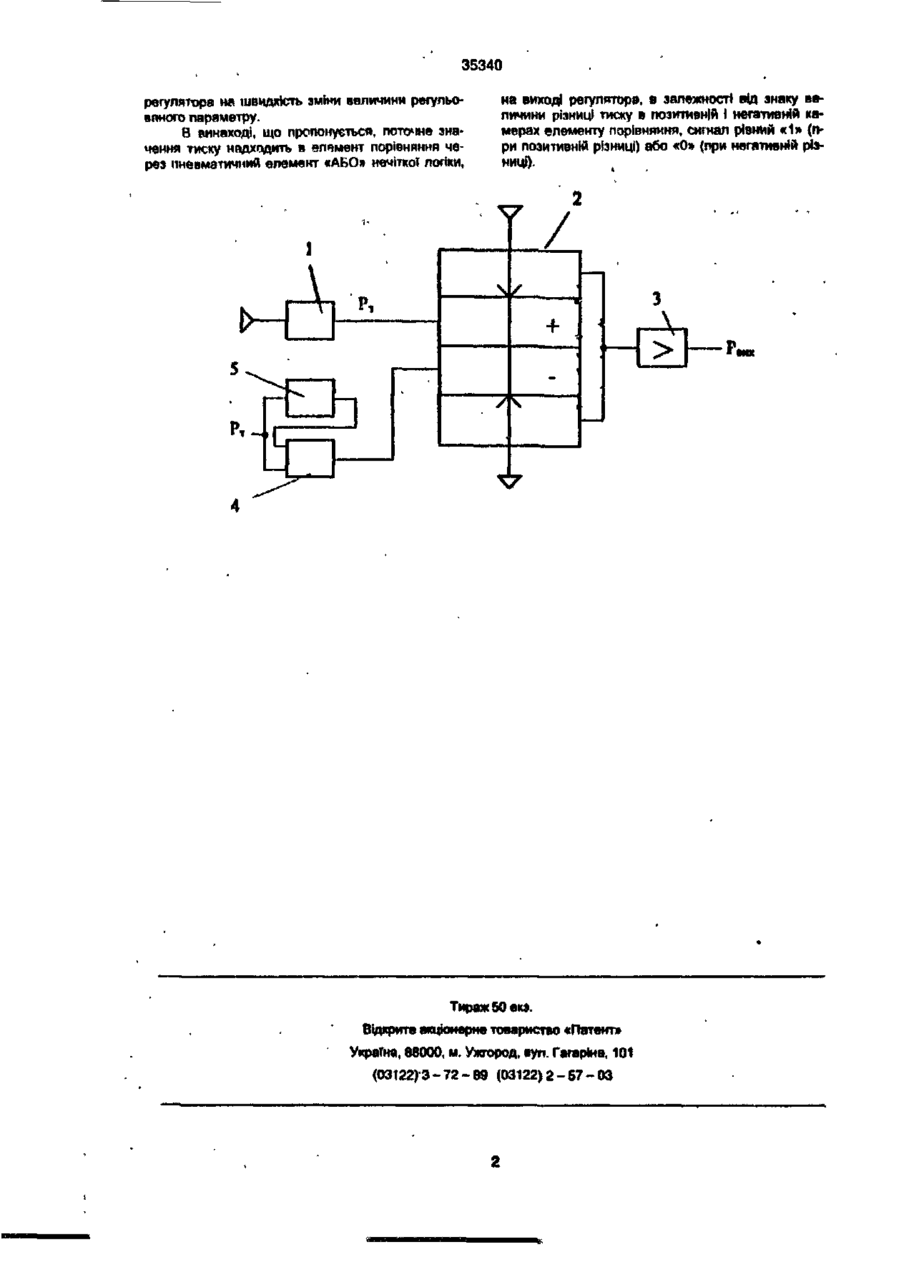

УКРАЇНА (19) UA пі) 35340 из) А (51) 7 F15C3/04 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видається під відповідальність власника патенту (54) ПНЕВМАТИЧНИЙ ПОЗИЦІЙНИЙ РЕГУЛЯТОР (21)99095278 (22)24.09.1999 (24)15.03.2001 (46) 15.03.2001, Бюл. N* 2, 2001 р. (72) Коваленко Алім Олексійович, Кондауров Євген Миколайович. Сорока Сергій Іоанович, Соснов Ігор Ігорович (73) СХІДНОУКРАЇНСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ (57) Пневматичний позиційний регулятор, що містить задэтчик тиску, елемент порівняння, пристрій предоаріння та підсилювач потужності, який відрізняється тим, що поточний тиск надходить я елемент порівняння пневматичного позиційного регулятора через додатково введений пневматичний логічний елемент "АБО" нечіткої логіки. Пневматичні позиційні регулятори широко використовуються в різноманітних галузях промисловості для контролю і управління технологічними параметрами. Відомий пневматичний позиційний регулятор ПР 1 S, взятий за прототип, що має задэтчик, елемент порівняння, пристрій предваріння та підсилювач потужності [див кн. Булгаков Ь Б, Кубрак О. І., «Пневмоавтоматика» - Київ «Техніка*, 1977,-190с). Недоліком подібного типу регуляторів є те, що вони реагують тільки на величину різниці між поточним і заданим тиском, що. як правило, призводить до тривалого перестроювдння технологічного параметру, котрий управляється. Задачею, на рішення якої направлений винахід, є розширення функціональних можливостей пневматичних позиційних регуляторів Поставлена задача досягається тим. що в пневматичний позиційний регулятор, який містить задатчик, елемент порівняння, пристрій предваріння та підсилювач потужності, згідно винаходу, поточне значення тиску надходить в елемент порівняння через пневматичний елемент «АБО» нечіткої логіки. Окрім цього сигналу на його вхід надходить також сума поточного тиску і його похідно» В результаті, пневматичний позиційний регулятор реагує не тільки на різницю між поточним і заданим тиском, але і на швидкість зміни величини регульованого параметру. Завдяки цьому покращується якість регулювання системи в цілому. ний елемент «АБО)» нечіткої логіки, 5 - пристрій предваріння Пневматичний позиційний регулятор працює слідуючим чином. Тиск від эадатчика 1 (Ps), (задатчик - пристрій, що формує на своему виході сигнал, пропорційний величині регульованого параметру), надходить в позитивну камеру елементу порівняння 2 Цей елемент ввлпє собою двохпозиційний різницевий підсипювач на два входи. Якщо тиск в позитивній камері перевищує величину тиску в негативній камері, мембранна сборка підсилювача переміщається вниз, відкриваючи верхнє сопло і закриваючи нижнє Таким чином, на виході встановлюється сигнал, рівний тиску живлемня Якщо тиск в негативній камері перевищує тиск в позитивній, то тиск на виході буде рівний атмосферному, або умовному нулю. Винахід пояснюється кресленням, на якому позначені: 1 - задатчик тиску, 2 - елемент порівняння. З - підсилювач потужності, 4 - пневматич На входи пневматичного елементу нечіткої логіки «АБО» А надходить тиск, пропорційний поточному значенню регульованого параметру безпосередньо (Pt). і тиск, що минає через пристрій предваріння 5 Пристрій предварінмя на своєму виході формує сигнал пропорційний сум) вхідний величини і її похідної і може бути реалізований на тих же пневматичних елементах, що І різницевий підсилювач В залежності від співвідношення сигналів на входах пнерматичного елементу нечіткої лопки чАБО» 4, на його виході з'явиться менший э них. який влучить в негативну камеру елементу порівняння 2 Якшо величина різниці тиску в позитивній і негативній камерах елементу порівняння позитивна, то на виході регулятора з'явиться сигнал (Рмх) рівний «1». якщо негативна - «0». Цим досягається реагування пневматичного позиціонного со ID CO 35340 регулятора на швидкість зміни величини регульованого параметру. В винаході, що пропонується, поточне значення тиску надходить в елемент порівняння через пневматичний елемент «АБО» нечіткої логіки. на виході регуляторе, в залежності від знаку величини різниці тиску в позитивній і негативній камерах елементу порівняння, сигнал рівний «1» (при позитивній різниці) або «0» (при негативній різниці). І / > Рі Рт Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 86000, м. Ужгород, вуп. Гагеріна, 101 (03122)3-72-89 (03122)2-57-03
