Ґрунтообробний мотоблок
Номер патенту: 35352
Опубліковано: 10.09.2008
Автори: Катюха Анатолій Андрійович, Ковальов Олександр Вікторович, Смуригін Володимир Миколайович
Формула / Реферат
Ґрунтообробний мотоблок, що містить раму, привідний електродвигун, колеса, робочі органи, який відрізняється тим, що він оснащений пристроєм керування, який складається з блока задання напруги, вузла порівняння, підсилювачів, керованого регулятора постійної напруги, привідного двигуна постійного струму, блока тензодатчиків та блока живлення, які з'єднані між собою в єдину замкнену систему.
Текст

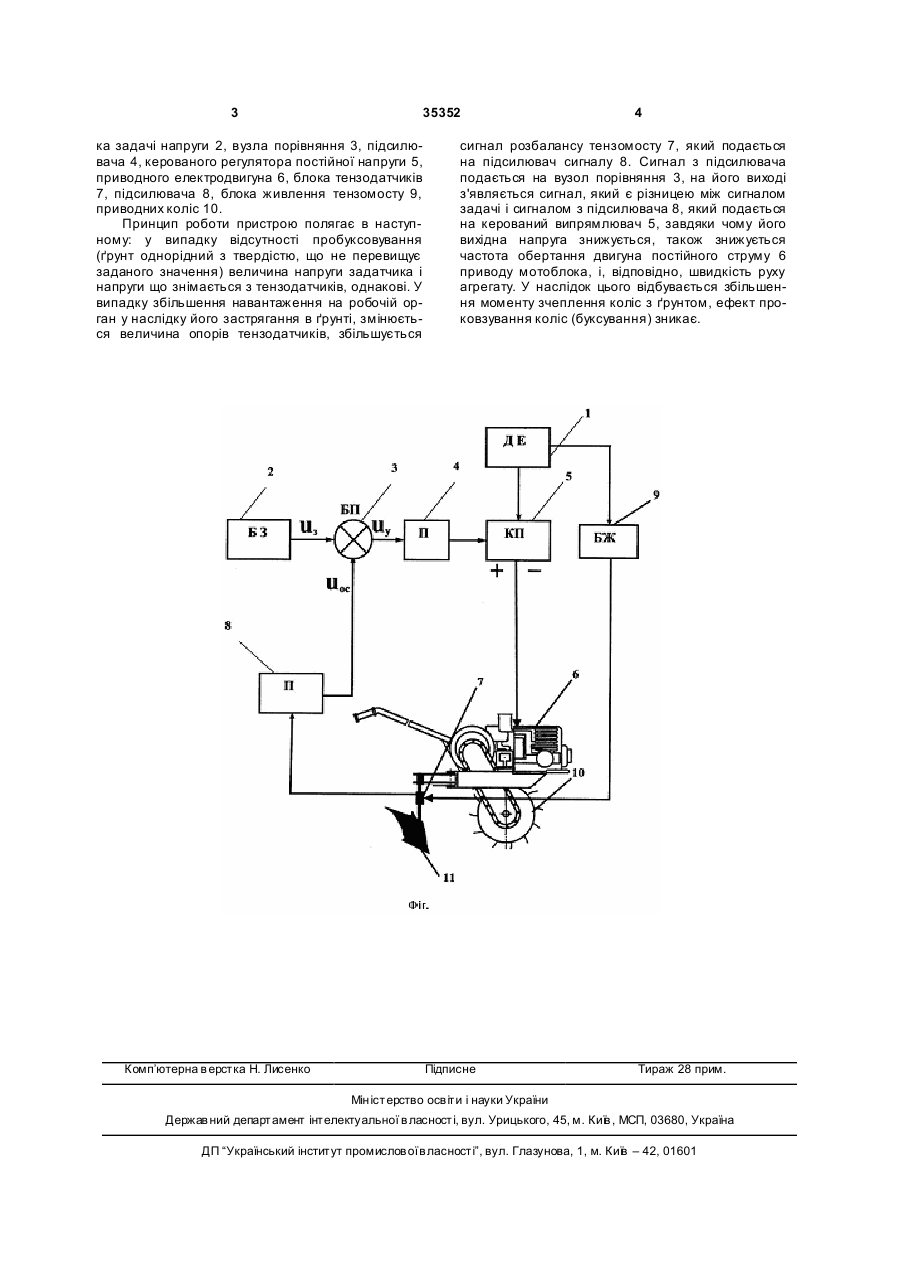

Ґрунтообробний мотоблок, що містить раму, привідний електродвигун, колеса, робочі органи, який відрізняється тим, що він оснащений пристроєм керування, який складається з блока задання напруги, вузла порівняння, підсилювачів, керованого регулятора постійної напруги, привідного двигуна постійного струму, блока тензодатчиків та блока живлення, які з'єднані між собою в єдину замкнену систему. (19) (21) u200805379 (22) 24.04.2008 (24) 10.09.2008 (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) КАТЮХА АНАТОЛІЙ АНДРІЙОВИЧ, UA, КОВАЛЬОВ ОЛЕКСАНДР ВІКТОРОВИЧ, U A, С МУРИГІН ВОЛОДИМИР МИКОЛАЙОВИЧ, U A (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ, UA 3 35352 ка задачі напруги 2, вузла порівняння 3, підсилювача 4, керованого регулятора постійної напруги 5, приводного електродвигуна 6, блока тензодатчиків 7, підсилювача 8, блока живлення тензомосту 9, приводних коліс 10. Принцип роботи пристрою полягає в наступному: у випадку відсутності пробуксовування (ґрунт однорідний з твердістю, що не перевищує заданого значення) величина напруги задатчика і напруги що знімається з тензодатчиків, однакові. У випадку збільшення навантаження на робочій орган у наслідку його застрягання в ґрунті, змінюється величина опорів тензодатчиків, збільшується Комп’ютерна в ерстка Н. Лисенко 4 сигнал розбалансу тензомосту 7, який подається на підсилювач сигналу 8. Сигнал з підсилювача подається на вузол порівняння 3, на його виході з'являється сигнал, який є різницею між сигналом задачі і сигналом з підсилювача 8, який подається на керований випрямлювач 5, завдяки чому його вихідна напруга знижується, також знижується частота обертання двигуна постійного струму 6 приводу мотоблока, і, відповідно, швидкість руху агрегату. У наслідок цього відбувається збільшення моменту зчеплення коліс з ґрунтом, ефект проковзування коліс (буксування) зникає. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSoil motor cultivator
Автори англійськоюKatiukha Anatolii Andriiovych, Kovaliov Oleksandr Viktorovych, Smuryhin Volodymyr Mykolaiovych
Назва патенту російськоюПочвообрабатывающий мотоблок
Автори російськоюКатюха Анатолий Андреевич, Ковалев Александр Викторович, Смурыгин Владимир Николаевич
МПК / Мітки
МПК: B60K 1/00
Мітки: мотоблок, ґрунтообробний
