Упорний підшипник ковзання

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 35358

Опубліковано: 10.09.2008

Автори: Крижановський Юрій Іванович, Шарейко Дмитро Юрійович, Романовський Георгій Федорович, Хлопенко Микола Якович

Завантажити PDF файл.

Формула / Реферат

1. Упорний підшипник ковзання, що містить корпус, оснащений кільцевою камерою з двома кільцевими канавками по торцю, в яких установлені кільцеві прокладки, упорний диск, секторні в плані колодки, товсте кільце з отворами, сепаратор із секторними отворами для фіксації колодок, кріпильні елементи для закріплення сепаратора і товстого кільця до корпусу, який відрізняється тим, що колодки обперті на поршні з ущільненими манжетами і розташовані у втулках, запресованих в отвори товстого кільця, яке закріплено до корпусу кріпильними елементами і розташовано відносно корпусу так, що робочі об'єми втулок утворюють з кільцевою камерою корпусу герметичну замкнену порожнину, заповнену мастилом.

2. Упорний підшипник ковзання за п. 1, який відрізняється тим, що герметизація мастила у замкнутій порожнині забезпечується контактними ущільненнями між ущільненими манжетами і поверхнями втулок.

Текст

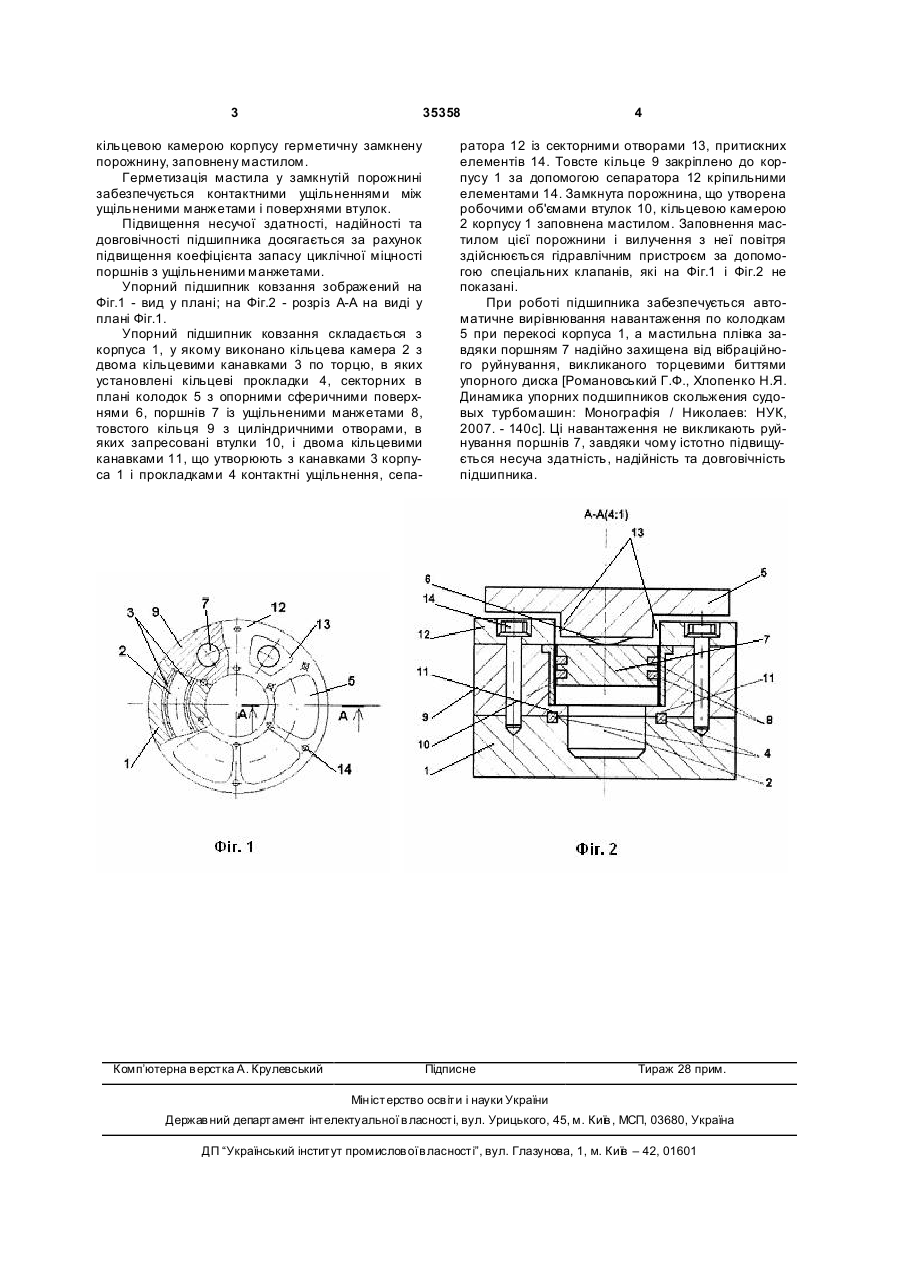

1. Упорний підшипник ковзання, що містить корпус, оснащений кільцевою камерою з двома кільцевими канавками по торцю, в яких установлені кільцеві прокладки, упорний диск, секторні в плані колодки, товсте кільце з отворами, сепара 3 35358 кільцевою камерою корпусу герметичну замкнену порожнину, заповнену мастилом. Герметизація мастила у замкнутій порожнині забезпечується контактними ущільненнями між ущільненими манжетами і поверхнями втулок. Підвищення несучої здатності, надійності та довговічності підшипника досягається за рахунок підвищення коефіцієнта запасу циклічної міцності поршнів з ущільненими манжетами. Упорний підшипник ковзання зображений на Фіг.1 - вид у плані; на Фіг.2 - розріз А-А на виді у плані Фіг.1. Упорний підшипник ковзання складається з корпуса 1, у якому виконано кільцева камера 2 з двома кільцевими канавками 3 по торцю, в яких установлені кільцеві прокладки 4, секторних в плані колодок 5 з опорними сферичними поверхнями 6, поршнів 7 із ущільненими манжетами 8, товстого кільця 9 з циліндричними отворами, в яких запресовані втулки 10, і двома кільцевими канавками 11, що утворюють з канавками 3 корпуса 1 і прокладками 4 контактні ущільнення, сепа Комп’ютерна в ерстка А. Крулевський 4 ратора 12 із секторними отворами 13, притискних елементів 14. Товсте кільце 9 закріплено до корпусу 1 за допомогою сепаратора 12 кріпильними елементами 14. Замкнута порожнина, що утворена робочими об'ємами втулок 10, кільцевою камерою 2 корпусу 1 заповнена мастилом. Заповнення мастилом цієї порожнини і вилучення з неї повітря здійснюється гідравлічним пристроєм за допомогою спеціальних клапанів, які на Фіг.1 і Фіг.2 не показані. При роботі підшипника забезпечується автоматичне вирівнювання навантаження по колодкам 5 при перекосі корпуса 1, а мастильна плівка завдяки поршням 7 надійно захищена від вібраційного руйнування, викликаного торцевими биттями упорного диска [Романовський Г.Ф., Хлопенко Н.Я. Динамика упорних подшипников скольжения судовых турбомашин: Монографія / Николаев: НУК, 2007. - 140с]. Ці навантаження не викликають руйнування поршнів 7, завдяки чому істотно підвищується несуча здатність, надійність та довговічність підшипника. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Thrust bearing

Автори англійською

Romanovskyi Heorhii Fedorovych, Khlopenko Mykola Yakovych, Shareiko Dmytro Yuriiovych, Kryzhanovskyi Yurii Ivanovych

Назва патенту російською

Упорный подшипник скольжения

Автори російською

Романовский Георгий Федорович, Хлопенко Николай Яковлевич, Шарейко Дмитрий Юрьевич, Крыжановский Юрий Иванович

МПК / Мітки

Автори: Мельник Олександр Вікторович, Хлопенко Микола Якович, Кіскіна Наталія Олександрівна, Романовський Георгій Федорович

МПК: F16C 17/04

Мітки: гідродинамічний, упорний, ковзання, підшипник

Текст:

...техн. наук,- Николаев: УГМТУ, 1997.- 48 с.)Задача винах іду - створити гідродинамічний упорний підшипник ковзання, в яко^у нове конструктивне виконання плаваючого диску дозволило б забезпечити стійкість гідродина мічного режиму тертя та значно підвищити, несучу здатність. Для ^рішення цієї задачі в гідродинамічному упорному підшипнику ковзання, що складається з упорного диску, підкладного кільця та розташованого м і ж ними плаваючого диску...
