Спосіб визначення ефективності системи віброізоляції кабіни

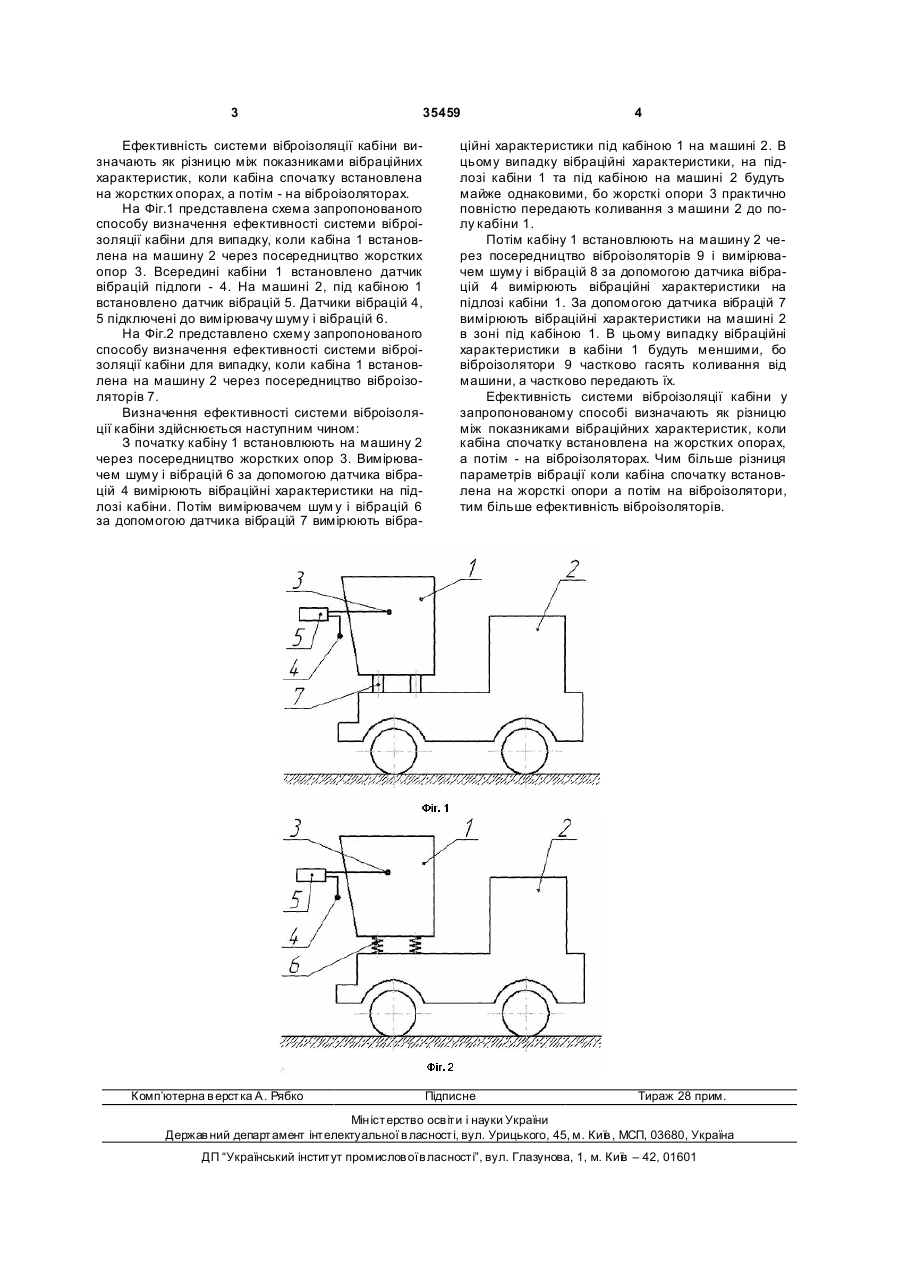

1. Спосіб визначення ефективності системи віброізоляції кабіни, що включає з'єднання кабіни, що підлягає дослідженню, з остовом транспортно 3 35459 Ефективність системи віброізоляції кабіни визначають як різницю між показниками вібраційних характеристик, коли кабіна спочатку встановлена на жорстких опорах, а потім - на віброізоляторах. На Фіг.1 представлена схема запропонованого способу визначення ефективності системи віброізоляції кабіни для випадку, коли кабіна 1 встановлена на машину 2 через посередництво жорстких опор 3. Всередині кабіни 1 встановлено датчик вібрацій підлоги - 4. На машині 2, під кабіною 1 встановлено датчик вібрацій 5. Датчики вібрацій 4, 5 підключені до вимірювачу шуму і вібрацій 6. На Фіг.2 представлено схему запропонованого способу визначення ефективності системи віброізоляції кабіни для випадку, коли кабіна 1 встановлена на машину 2 через посередництво віброізоляторів 7. Визначення ефективності системи віброізоляції кабіни здійснюється наступним чином: З початку кабіну 1 встановлюють на машину 2 через посередництво жорстких опор 3. Вимірювачем шуму і вібрацій 6 за допомогою датчика вібрацій 4 вимірюють вібраційні характеристики на підлозі кабіни. Потім вимірювачем шум у і вібрацій 6 за допомогою датчика вібрацій 7 вимірюють вібра Комп’ютерна в ерстка А. Рябко 4 ційні характеристики під кабіною 1 на машині 2. В цьому випадку вібраційні характеристики, на підлозі кабіни 1 та під кабіною на машині 2 будуть майже однаковими, бо жорсткі опори 3 практично повністю передають коливання з машини 2 до полу кабіни 1. Потім кабіну 1 встановлюють на машину 2 через посередництво віброізоляторів 9 і вимірювачем шуму і вібрацій 8 за допомогою датчика вібрацій 4 вимірюють вібраційні характеристики на підлозі кабіни 1. За допомогою датчика вібрацій 7 вимірюють вібраційні характеристики на машині 2 в зоні під кабіною 1. В цьому випадку вібраційні характеристики в кабіни 1 будуть меншими, бо віброізолятори 9 частково гасять коливання від машини, а частково передають їх. Ефективність системи віброізоляції кабіни у запропонованому способі визначають як різницю між показниками вібраційних характеристик, коли кабіна спочатку встановлена на жорстких опорах, а потім - на віброізоляторах. Чим більше різниця параметрів вібрації коли кабіна спочатку встановлена на жорсткі опори а потім на віброізолятори, тим більше ефективність віброізоляторів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
