Пристрій для віброізоляції блоків радіоелектронної апаратури

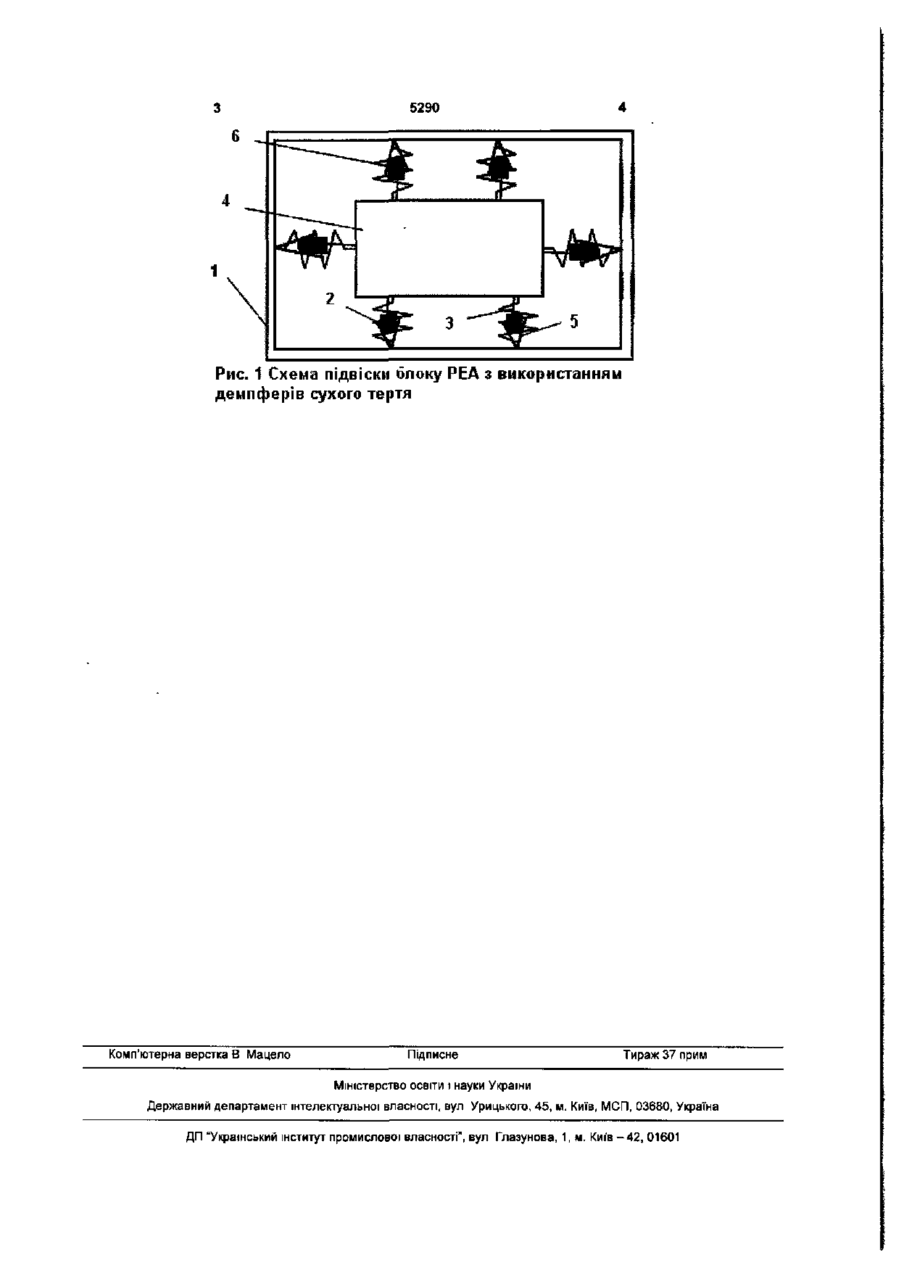

Пристрій для віброізоляції' блоків радіоелектронної апаратури (PEA), що містить основу, корпус, пружини, який відрізняється тим, що він оснащений демпферами сухого тертя, котрі знаходяться в порожнині циліндричних спіральних пружин. Корисна модель стосується радіотехнічної промисловості і може бути використаний для зменшення вібрацій змонтованих плат Відомий пристрої для зменшення впливу вібрацій який має основу, корпус і пружину як основний елемент гасіння коливань, а також фрикційні сухарі (Токарев М.Ф. Механические воздействия и защита радиоэлектронной аппаратуры М., Советское радио, 1971, с.99); Відомий, прийнятий прототип, пристрій для зменшення впливу вібрацій, який має основу, корпус, пружину, гумовий балон (Токарев М.Ф. Механические воздействия и защита радиоэлектронной аппаратуры. М., Советское радио, 1971, с.161) Пристрій може використовуватись для зменшення вібрацій в діапазоні частот з 15Гц в вертикальній площині. Оскільки в реальній конструкції' частоти коливань можуть бути різними, то ефективність вищенаведених пристроїв не відповідає необхідним вимогам. В них відсутні елементи, які б дозволяли автоматично змінювати робочу частоту коливань. В основу корисної моделі поставлено задачу удосконалення пристрою для зменшення вібрацій шляхом введення конструктивної зміни систем гасіння і забезпечити широкий спектр частот, в яких може працювати пристрій Поставлена задача вирішується тим, що пристрій для віброізоляції блоків PEA, який має осно ву, корпус, пружини, згідно з корисною моделлю, оснащений демпферами сухого тертя, котрі знаходяться в порожнині циліндричних спіральних пружин. На кресленні (рис.1) зображена схема підвіски блоку PEA з використанням демпферів сухого тертя. Між корпусами встановлені циліндричні пружини 6 в порожнині яких на поверхні зовнішнього корпусу 1 прикріплені пластинчасті пружини 2, котрі являють собою клиноподібні напрямні, в яких входить шток 3, прикріплений до внутрішнього корпусу 4 (блоку PEA). На поверхні штоку з обох боків закріплені диски 5 з твердої гуми чи скловолокна. При виникненні резонансних коливань зовнішнього корпусу одночасно деформуються циліндричні спіральні пружини 6 і рухаються клиноподібні напрямні уздовж штоку 3, долаючи силу тертя, котра поглинає і розсіює енергію коливань. Джерела Інформації: 1 Токарев М Ф Механические воздействия и защита радиоэлектронной аппаратуры. М., Советское радио, 1971, с.99 2 Токарев М.Ф. Механические воздействия и защита радиоэлектронной аппаратуры. М., Советское радио, 1971, с.161. О) см ю 5290 Рис. 1 Схема підвіски блоку PEA з використанням демпферів сухого тертя Комп'ютерна верстка В Мацепо Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
