Система керування роботою модуля нагріву

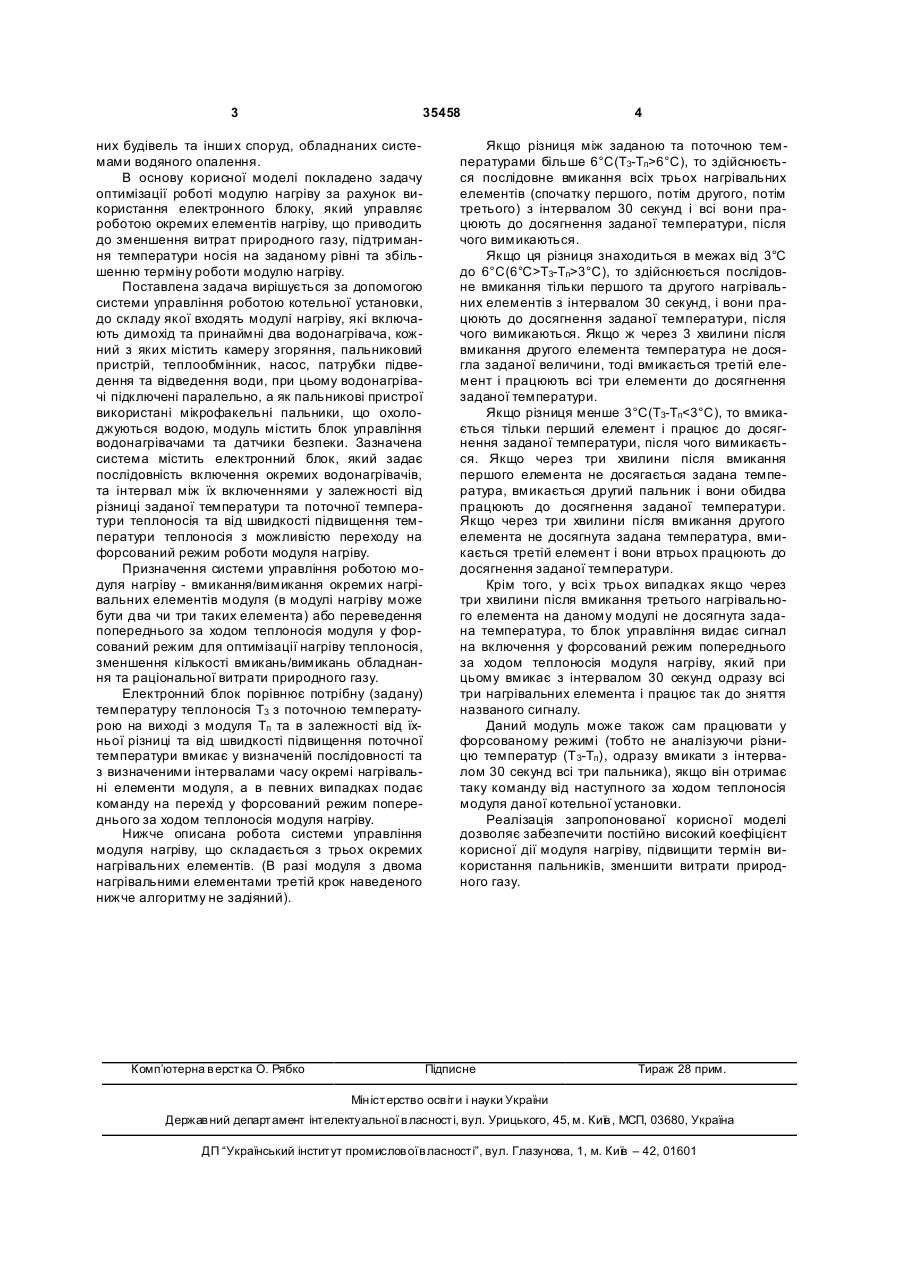

1. Система керування роботою модуля нагріву, яка відрізняється тим, що містить електронний блок, який задає послідовність включення окремих нагрівальних елементів модуля та інтервал між їх включеннями у залежності від різниці заданої температури та поточної температури теплоносія та від швидкості підвищення температури 3 35458 них будівель та інши х споруд, обладнаних системами водяного опалення. В основу корисної моделі покладено задачу оптимізації роботі модулю нагріву за рахунок використання електронного блоку, який управляє роботою окремих елементів нагріву, що приводить до зменшення витрат природного газу, підтримання температури носія на заданому рівні та збільшенню терміну роботи модулю нагріву. Поставлена задача вирішується за допомогою системи управління роботою котельної установки, до складу якої входять модулі нагріву, які включають димохід та принаймні два водонагрівача, кожний з яких містить камеру згоряння, пальниковий пристрій, теплообмінник, насос, патрубки підведення та відведення води, при цьому водонагрівачі підключені паралельно, а як пальникові пристрої використані мікрофакельні пальники, що охолоджуються водою, модуль містить блок управління водонагрівачами та датчики безпеки. Зазначена система містить електронний блок, який задає послідовність включення окремих водонагрівачів, та інтервал між їх включеннями у залежності від різниці заданої температури та поточної температури теплоносія та від швидкості підвищення температури теплоносія з можливістю переходу на форсований режим роботи модуля нагріву. Призначення системи управління роботою модуля нагріву - вмикання/вимикання окремих нагрівальних елементів модуля (в модулі нагріву може бути два чи три таких елемента) або переведення попереднього за ходом теплоносія модуля у форсований режим для оптимізації нагріву теплоносія, зменшення кількості вмикань/вимикань обладнання та раціональної витрати природного газу. Електронний блок порівнює потрібну (задану) температуру теплоносія Т3 з поточною температурою на виході з модуля Тп та в залежності від їхньої різниці та від швидкості підвищення поточної температури вмикає у визначеній послідовності та з визначеними інтервалами часу окремі нагрівальні елементи модуля, а в певних випадках подає команду на перехід у форсований режим попереднього за ходом теплоносія модуля нагріву. Нижче описана робота системи управління модуля нагріву, що складається з трьох окремих нагрівальних елементів. (В разі модуля з двома нагрівальними елементами третій крок наведеного нижче алгоритму не задіяний). Комп’ютерна в ерстка О. Рябко 4 Якщо різниця між заданою та поточною температурами більше 6°С(Т3-Тп>6°С), то здійснюється послідовне вмикання всіх трьох нагрівальних елементів (спочатку першого, потім другого, потім третього) з інтервалом 30 секунд і всі вони працюють до досягнення заданої температури, після чого вимикаються. Якщо ця різниця знаходиться в межах від 3°С до 6°С(6°С>Т3-Тп>3°С), то здійснюється послідовне вмикання тільки першого та другого нагрівальних елементів з інтервалом 30 секунд, і вони працюють до досягнення заданої температури, після чого вимикаються. Якщо ж через 3 хвилини після вмикання другого елемента температура не досягла заданої величини, тоді вмикається третій елемент і працюють всі три елементи до досягнення заданої температури. Якщо різниця менше 3°С(Т3-Тп
