Кріохірургічний апарат

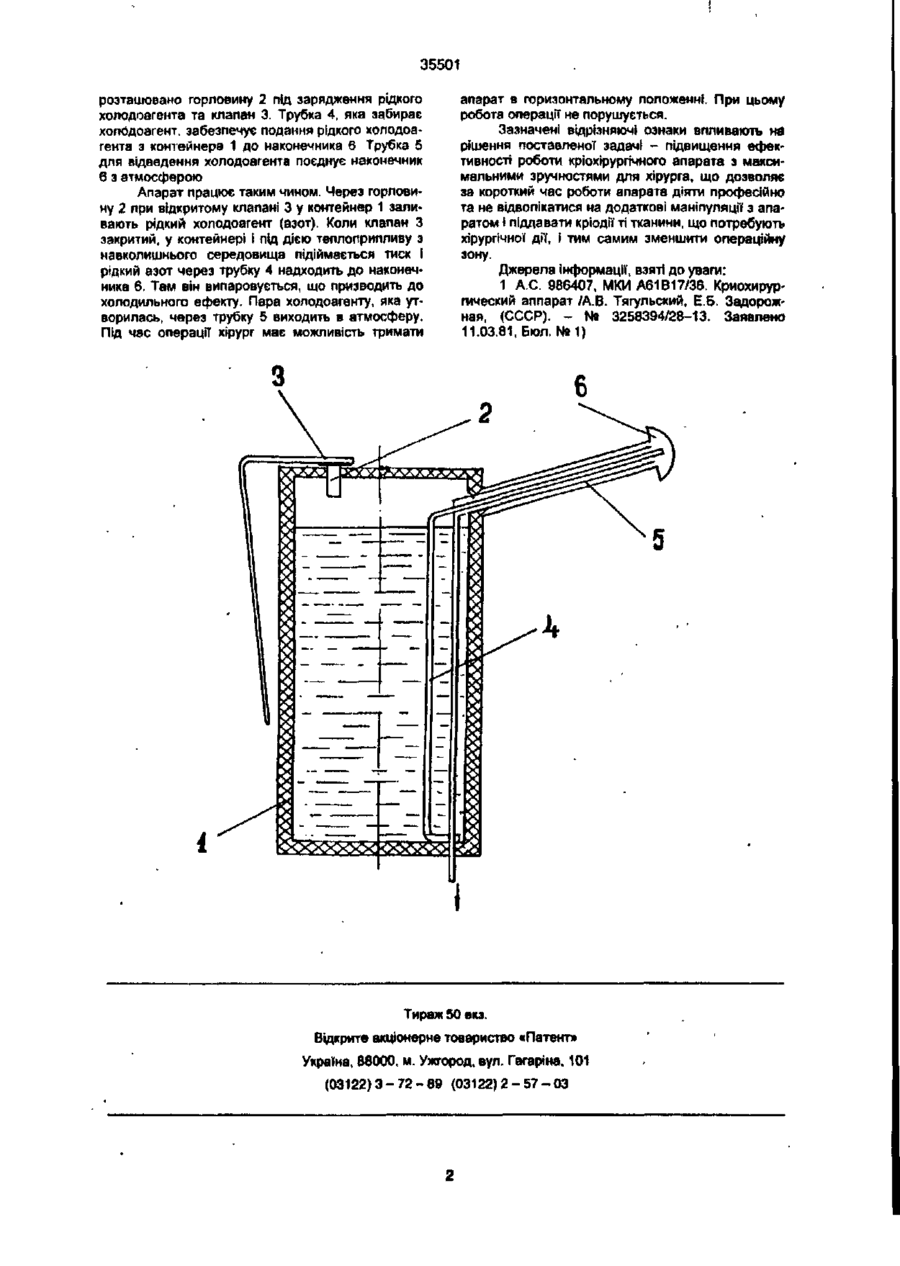

Кріохірургічний апарат, що містить теплоізопьований контейнер для холодоагента. горловину під зарядження рідкого холодоагента, клапан, трубку, яка збирає холодоагент, трубку, яка відводить пари холодоагента, наконечник, який відрізняється тим, що в апараті кінець трубки, яка збирає холодоагент, мас загин, спрямований а тому ж напрямку, що і наконечник апарата. Винахід стосується медичної техніки та призначений для використання у гінекології, оториноларингологи, проктології, стоматології і онкології. Вільний огляд операційного поля під час операції з використанням кріохірургічного апарату з безперервним процесом теплообміну у наконечнику апарата є запорукою успіху в проведенні хірургічної дії. Відома достатня кількість кріохірургічних апаратів для локального заморожування тканин, які містять теплоізопьований контейнер для хоподоагента, горловину під зарядження рідкого холодоагента, клапан, трубку, яка забирає холодоагент, наконечник, трубку яка відводи. о пари холодоагента. Один з таких апаратів, який є найбільш близьким до винаходу за суттю, прийнято авторами за прототип ( А С 986407, МКИ А61В17/36. Криохирургический аппарат /А.В Тягульский, Е.Б. Задорожная, (СССР) - № 3258394/28-13. Заявлено 11 0 3 8 1 , Бюл. № 1 ) Недоліками описаних апаратів, у тому числі і прототипу, с те, що їх конструкція не дозволяє хірургу вільно маніпулювати апаратом в процесі операції. Апарат стабільно працює тільки знаходячись у вертикальному положенні, коли кінець трубки, яка забирає холодоагент, знаходиться рівнем із поверхні рідкого холодоагента. При певному куті нахилу апарату разом із рідиною входить пара. При цьому порушується процес теплообміну в наконечнику. Робота апарата повністю припиняється, якщо кут нахилу досягає 90°С. Технічна задача, на рішення якої спрямовано винахід, - є використання кріохірургічного апа рата незалежно від орієнтації Його в просторі з безперервним процесом теплообміну в наконечнику. Поставлена задача вирішується тим, що в апараті кінець трубки, яка забирає холодоагент, має загин, спрямований в тому ж напрямку, що І наконечник апарата. Сучасна кріомедицина є ефективним, а у деяких випадках майже єдиним засобом проведення лікування (гінекологія, оториноларингологія, дерматологія і т.д.). Успішне проведення операції можливе пише при надійній та ефективній роботі кріомедичного обладнання, яке не заважає роботі хірургів при професійних діях. Винахід дозволяє підвищити стабільність роботи кріохірургічного апарата незалежно від орієнтації його у просторі. При зміні орієнтації апарату в просторі до кута 90° рідкий холодоагент переміщується до стінки теплоізольованого контейнера, близької до наконечника. Рідкий холодоагент продовжує безперервно поступати у трубку апарата і забезпечує безперервний холодильний ефект у наконечнику, таким чином зберігається безперервний теплообмін між наконечником та замороженою часткою тканини. Винахід пояснюється кресленням, де зображено запропонований кріохірургічний апарат. Апарат містить теплоізольований контейнер 1 для холодоагента, горловину 2 під зарядження рідкого холодоагента, клапан 3, трубку 4, яка забирає холодоагент, трубку 5, яка відводить пари холодоагента, наконечних в. Ці елементи з'єднані в апараті таким чином. У верхній частин) теплоізольованого контейнера 1 о U) ю со < 5Г 35501 розташовано горловину 2 під зарядження рідкого холодоагенте та клапан 3. Трубка 4, яка забирає холодоагент, забезпечує подання рідкого холодоагенте з контейнера 1 до наконечника 6 Трубка 5 для відведення холодоагенте поєднує наконечник в з атмосферою Апарат працює таким чином. Через горловину 2 при відкритому клапані 3 у контейнер 1 заливають рідкий холодоагент (азот). Коли клапан З закритий, у контейнері і під дією теплоприпливу з навколишнього середовища підіймається тиск і рідкий азот через трубку 4 надходить до наконечника 6. Там він випаровується, що призводить до холодильного ефекту. Пара холодоагенту, яка утворилась, через трубку 5 виходить в атмосферу. Під час операції хірург має можливість тримати апарат в горизонтальному положенні. При цьому робота операції не порушується. Зазначені відрізняючі ознаки впливають на рішення поставленої задачі - підвищення ефективності роботи кріохірургічного апарата з максимальними зручностями для хірурга, що дозволяє за короткий час роботи апарата діяти професійно та не відволікатися на додаткові маніпуляції з апаратом і піддавати кріодії ті тканини, що потребують хірургічної дії, і тим самим зменшити операційну зону. /Джерела інформації, взяті до уваги: 1 АС. 986407, МКИ А61В17/36. Криохирургический аппарат /А.В. Тягульский, Е.Б. Задорожная, (СССР). - Ne 3258394/28-13. Заявлено 11.03.81, Бюл. №1) Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
