Кріохірургічний апарат

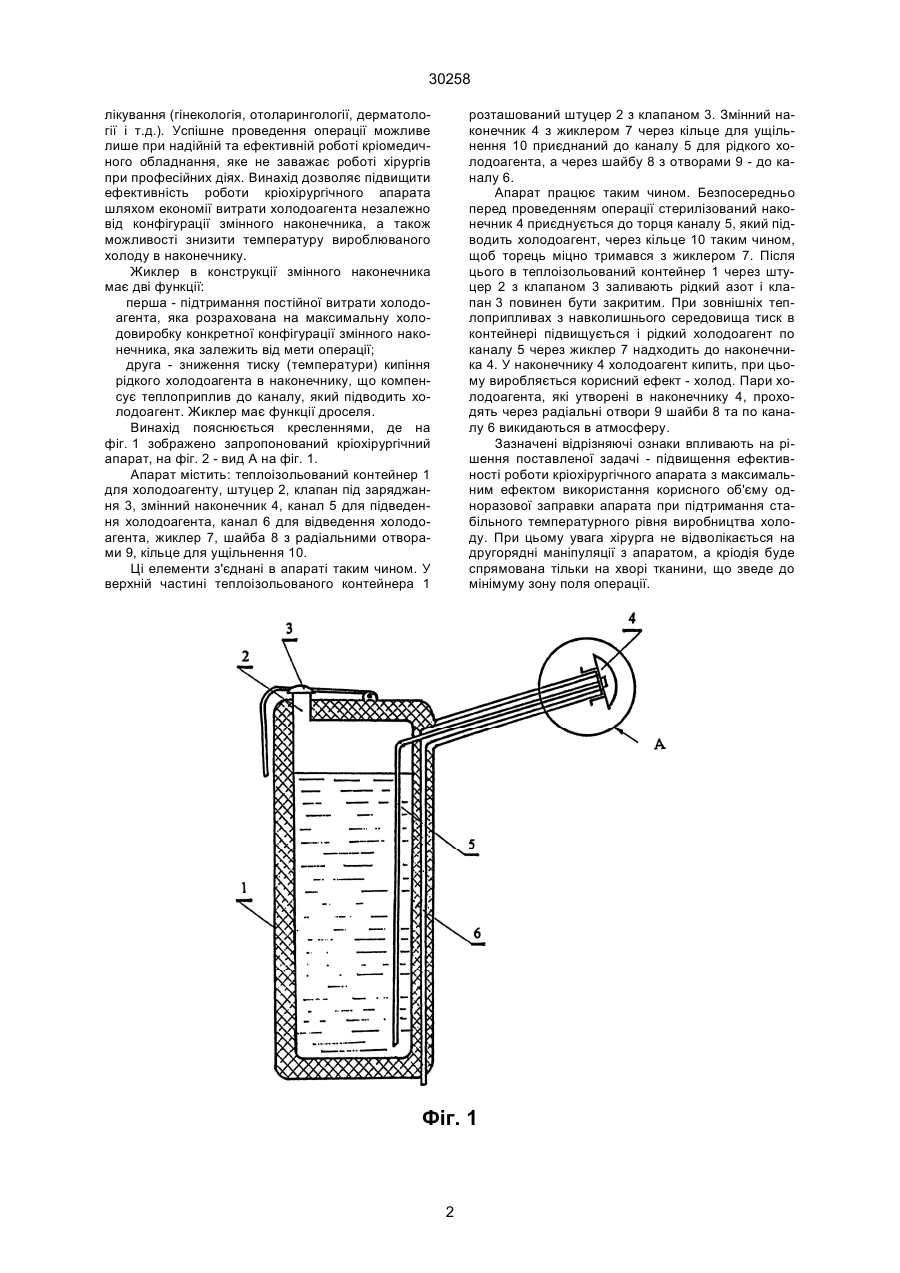

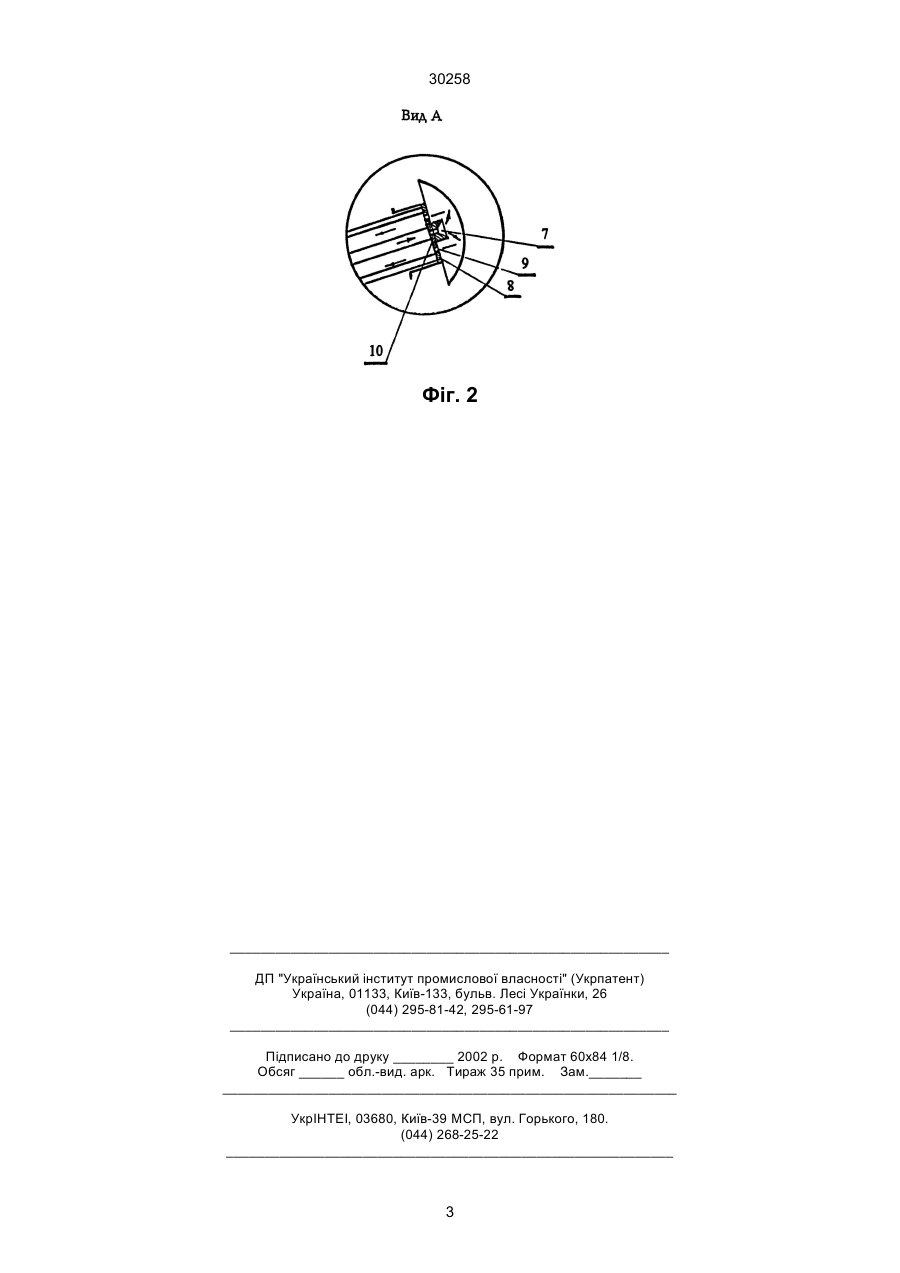

Кріохірургічний апарат, який містить теплоізольований контейнер для холодоагента, штуцер, клапан під зарядження, змінний наконечник, канали для підведення холодоагента та канал для відведення холодоагента, який відрізняється тим, що змінний наконечник оснащений жиклером, кільцем для ущільнення та шайбою з радіальними отворами. (19) (21) 98020696 (22) 10.02.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Лобенко Анатолій Олександрович, Власов Володимир Іванович, Морозюк Тетяна Владиленівна, Шпак Володимир Якович (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ МОРСЬКОЇ МЕДИЦИНИ 30258 лікування (гінекологія, отоларингології, дерматології і т.д.). Успішне проведення операції можливе лише при надійній та ефективній роботі кріомедичного обладнання, яке не заважає роботі хірургів при професійних діях. Винахід дозволяє підвищити ефективність роботи кріохірургічного апарата шляхом економії витрати холодоагента незалежно від конфігурації змінного наконечника, а також можливості знизити температуру вироблюваного холоду в наконечнику. Жиклер в конструкції змінного наконечника має дві функції: перша - підтримання постійної витрати холодоагента, яка розрахована на максимальну холодовиробку конкретної конфігурації змінного наконечника, яка залежить від мети операції; друга - зниження тиску (температури) кипіння рідкого холодоагента в наконечнику, що компенсує теплоприплив до каналу, який підводить холодоагент. Жиклер має функції дроселя. Винахід пояснюється кресленнями, де на фіг. 1 зображено запропонований кріохірургічний апарат, на фіг. 2 - вид А на фіг. 1. Апарат містить: теплоізольований контейнер 1 для холодоагенту, штуцер 2, клапан під заряджання 3, змінний наконечник 4, канал 5 для підведення холодоагента, канал 6 для відведення холодоагента, жиклер 7, шайба 8 з радіальними отворами 9, кільце для ущільнення 10. Ці елементи з'єднані в апараті таким чином. У верхній частині теплоізольованого контейнера 1 розташований штуцер 2 з клапаном 3. Змінний наконечник 4 з жиклером 7 через кільце для ущільнення 10 приєднаний до каналу 5 для рідкого холодоагента, а через шайбу 8 з отворами 9 - до каналу 6. Апарат працює таким чином. Безпосередньо перед проведенням операції стерилізований наконечник 4 приєднується до торця каналу 5, який підводить холодоагент, через кільце 10 таким чином, щоб торець міцно тримався з жиклером 7. Після цього в теплоізольований контейнер 1 через штуцер 2 з клапаном 3 заливають рідкий азот і клапан 3 повинен бути закритим. При зовнішніх теплоприпливах з навколишнього середовища тиск в контейнері підвищується і рідкий холодоагент по каналу 5 через жиклер 7 надходить до наконечника 4. У наконечнику 4 холодоагент кипить, при цьому виробляється корисний ефект - холод. Пари холодоагента, які утворені в наконечнику 4, проходять через радіальні отвори 9 шайби 8 та по каналу 6 викидаються в атмосферу. Зазначені відрізняючі ознаки впливають на рішення поставленої задачі - підвищення ефективності роботи кріохірургічного апарата з максимальним ефектом використання корисного об'єму одноразової заправки апарата при підтримання стабільного температурного рівня виробництва холоду. При цьому увага хірурга не відволікається на другорядні маніпуляції з апаратом, а кріодія буде спрямована тільки на хворі тканини, що зведе до мінімуму зону поля операції. Фіг. 1 2 30258 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
